2.3.1 焙烘溫度
焙烘溫度對(duì)真絲織物防皺效果的影響見(jiàn)表3。

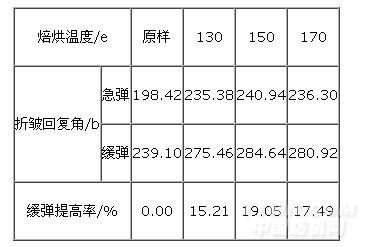

表3 焙烘溫度對(duì)織物防皺性能的影響
.jpg)
由表3可知，焙烘溫度對(duì)整理效果非常重要，溫度過(guò)低，不足以提供反應(yīng)所需的能量，交聯(lián)反應(yīng)不完全，防皺效果不理想：溫度過(guò)高，又會(huì)使反應(yīng)速率過(guò)快，造成反應(yīng)不均勻，影響織物的手感和抗皺性；另外，檸檬酸分子也會(huì)因?yàn)楦邷厥兂蔀躅^酸或衣康酸。而衣康酸和烏頭酸含有不飽和雙鍵，焙烘時(shí)易使織物發(fā)黃[4]，因而焙烘溫度以150 e為宜。
2.3.2焙烘時(shí)間
選用不同焙烘時(shí)間來(lái)整理真絲織物，測(cè)定整理后織物的折皺回復(fù)角，結(jié)果見(jiàn)表4。
表4焙烘時(shí)間對(duì)織物防皺性能的影響
.jpg)
由表4可看出，焙烘時(shí)間越長(zhǎng)，整理效果越好。當(dāng)焙烘時(shí)間為2 5mn時(shí)，折皺回復(fù)角最大，繼續(xù)延長(zhǎng)焙烘時(shí)間織物，折皺回復(fù)角有所下降。這是因?yàn)殡S焙烘時(shí)間的延長(zhǎng)，酯化交聯(lián)結(jié)構(gòu)逐漸形成，織物的折皺回復(fù)角逐漸加大，但焙烘時(shí)間太長(zhǎng)，脫羥基副反應(yīng)和水解程度加大，引起抗皺性能有所下降，另外也會(huì)引起織物強(qiáng)力和白度的下降[4]。因此，試驗(yàn)選擇焙烘時(shí)間為2.5min。
綜上所述，絲素40 g/L檸檬酸60 g/L亞磷酸鈉10g/L，在150 e下焙烘2.5min處理后的真絲綢織物具有較好的防皺效果。
2.4洗滌次數(shù)對(duì)抗皺性能的影響
按上述確定的工藝對(duì)真絲織物進(jìn)行整理，再經(jīng)多次洗滌，其整理效果見(jiàn)表5。

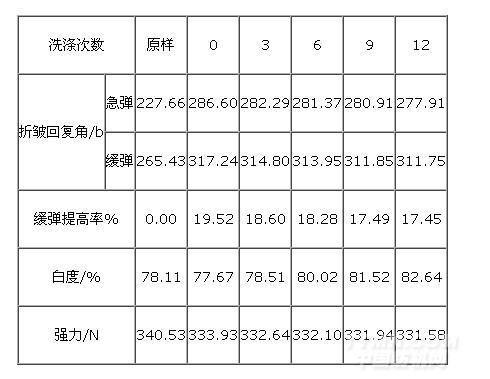

表5 整理前后織物耐水洗性能變化
.jpg)
整理后織物折皺回復(fù)角增加，強(qiáng)力和白度下降不明顯。隨著洗滌次數(shù)的增加，折皺回復(fù)角值雖有降低，但仍比原樣高得多，說(shuō)明經(jīng)過(guò)高溫焙烘后，絲素、檸檬酸在蠶絲織物上的固著比較穩(wěn)定，具有較好的耐洗性能。
3 結(jié)論
（1）真絲下腳料采用1 mol/LNaOH,100 e處理3 h可以得到合適的絲素蛋白分子，對(duì)真絲綢防皺整理效果較好。
（2）絲素與檸檬酸復(fù)配整理真絲綢較單獨(dú)使用檸檬酸或絲素整理效果更好，說(shuō)明絲素和檸檬酸復(fù)配具有較好的協(xié)同效應(yīng)。優(yōu)化的整理?xiàng)l件為：水解絲素40g/L檸檬酸6%，次亞硫酸鈉10g/L，在150 e處理2.5mim。整理織物的折皺回復(fù)性有顯著提高，且經(jīng)多次洗滌后緩彈仍能提高17.45％，說(shuō)明具有較好的耐洗性能，且強(qiáng)力損失不大。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
