開啟儀器，按照儀器說(shuō)明書規(guī)定的使用條件，調(diào)節(jié)工作條件，調(diào)零，然后用標(biāo)準(zhǔn)白板校準(zhǔn)至規(guī)定白度，在活動(dòng)圓柱上固定一塊白布，測(cè)定其白度，作好記錄。
1．3．3熱固印花漿成膜斷裂強(qiáng)力的測(cè)試方法
（1)準(zhǔn)備已裁剪好并作好標(biāo)記的薄膜；
(20開啟強(qiáng)力測(cè)試儀，設(shè)定好參數(shù)，點(diǎn)擊“開始”進(jìn)入實(shí)驗(yàn)；
3)長(zhǎng)條邊緣裁剪整齊，兩端垂直平整地夾在儀器上；‘
4)操作完畢后，待長(zhǎng)條拉斷，電腦顯示數(shù)據(jù)穩(wěn)定后，記錄試樣的斷裂強(qiáng)力。
2結(jié)果與討論
2．1工藝參數(shù)對(duì)成膜柔軟性的影響

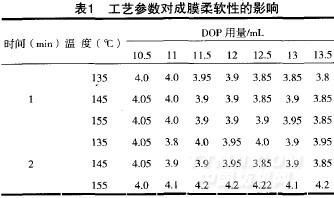

選用7組不同DOP用量與定量的PVC樹脂共混制得的熱固印花漿成膜，得到DOP用量、溫度和時(shí)問(wèn)對(duì)其柔軟性的影響，如表1所示。
.jpg)
由表1可知，在熱處理的溫度和時(shí)間不變時(shí)，隨著DOP用量的增加，薄膜柔軟性有逐漸增加的趨勢(shì)。但是在155oC，兩分鐘的熱處理?xiàng)l件下成膜的柔軟性明顯出現(xiàn)了下降。
在烘干時(shí)間相同的情況下，溫度升高會(huì)使薄膜柔軟性下降；在烘干溫度相同的情況下，時(shí)問(wèn)的延長(zhǎng)也會(huì)使薄膜柔軟眭有所下降，這是由于熱固性樹脂對(duì)溫度比較敏感，增塑劑可增加樹脂的柔軟性，但對(duì)烘干溫度和時(shí)間仍有要求。在溫度和是時(shí)問(wèn)都相對(duì)較高時(shí)，成膜柔軟性較差。
2．2工藝參數(shù)對(duì)成膜透明性的影響
2．2．1DOP用量對(duì)成膜透明性的影響

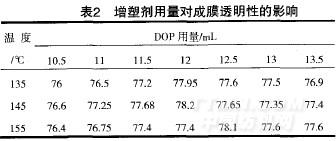

選用三組溫度，在熱處理時(shí)間為2min的條件下，用白度儀對(duì)7組不同DOP用量的油墨成膜的透明性進(jìn)行測(cè)試(白布的白度是80．6％)，測(cè)得其白度如表2所示。
.jpg)
由表2可知，隨著DOP用量的增加，白度曲線有一個(gè)先增大后減小的趨勢(shì)，而且在DOP用量中間段(11．5mL～12．5mL)有達(dá)到最大值，說(shuō)明此段的透明性比較好，薄膜均質(zhì)透明表示增塑劑DOP用量與PVC樹脂相容性好，模糊意味著相容性差。總體來(lái)說(shuō)，145oC的比其它兩個(gè)溫度條件下成膜的透明性要好，即使在個(gè)別點(diǎn)出現(xiàn)了較大的波動(dòng)，但總趨勢(shì)沒有變化。
2．2．2溫度和時(shí)間對(duì)成膜透明性的影響

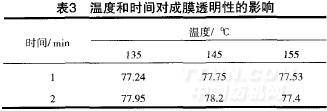

選用一個(gè)固定DOP用量，時(shí)間分別在lmin和2min的前提下，用三種不同的溫度對(duì)印花膜進(jìn)行熱處理，通過(guò)測(cè)試成膜和白布的白度來(lái)間接反映膜的透明性(白布的白度是80．6％)，如表3所示。
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
