3．3 硫化度
硫化是一個交聯過程，在一定溫度下必須通過一定時間完成；因此，硫化時間必須服從于達到正硫化時的硫化效應，硫化效應E是硫化強度I與硫化時間(t2-t1)的乘積。對于厚制品來說，由于各層溫度不同，所以在相同的硫化時間下所得的各層硫化效應亦不等。另外膠輥硫化通常為包水布，用直接飽和蒸汽硫化，硫化時是利用蒸汽的汽化潛熱來完成的；由于水包布的存在，釋放熱量的冷凝水滯留在水布上，隨著產品的硫化，熱量不斷釋放滯留在水布上冷凝水不斷集聚和汽化，這樣從水布上就消耗了一定的熱量；而產品硫化是橫放，上面的水向下流動，產品上下面之間存在一定的溫差，產品硫化后有著明顯的陰暗面。這樣的產品各層的硫化效應就不等。另外，由于產品在硫化過程中分子的熱運動和分子的擴散，熱運動理想狀態是分子在膠料中進行，而分子擴散是高密度向低密度、高濃度向低濃度、高壓力向低壓力方向進行，這就導致了產品硫化過程中產生了濃度梯度，使產品硫化后硬度不勻。產品硫化采用模具、熱空氣、高能輻射等只能克服硫化效應不等的問題，但生產效率等因素方面考慮均不夠理想，分子的擴散問題還沒解決，濟南華星紡織器材有限公司研制了——種既能保證產品的定型、又能提高生產效率、更能保證產品在硫化過程中具有等同的硫化效應，并防止分子在硫化中擴散的新的方法；從而保證了硫化強度和產品質量的穩定性。
3．4 溫度的均勻度
溫度是橡膠硫化工藝中最主要的控制條件之一，標準硫化溫度和實際硫化溫度呈2的幾何積數的倍數；如果硫化罐內溫度不一致，就很難使產品達到一致的正硫化時間。對于紡織橡膠制品硫化一般采用飽和蒸汽的汽化潛熱來完成；為了充分利用蒸汽熱量，應最大限度地利用汽化潛熱，消除冷凝水，防止罐內產生的局部低溫。我公司就現硫化罐進行了測試，罐中心和罐邊部溫度相差3℃～7℃，因此我們對硫化罐進行了改造：硫化前將罐內空氣排出，防止蒸汽與空氣混合使罐內的壓力升高，從而改變飽和蒸汽的的溫度和罐內的壓力，同時也防止增加生成冷凝水的可能性；在生產中逐步充人蒸汽，用蒸汽吹洗硫化罐，消除可能出現的空氣滯積區。
4 產品的表面結構和使用性能

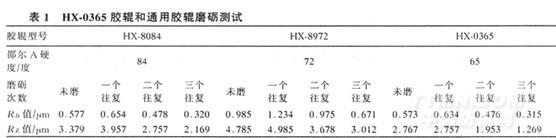

表面粗糙度只9是指物體表面上具有的較小間距和峰谷所組成的微觀幾何特征，紡紗膠輥表面粗糙度即是表面經磨礪后的微觀幾何特征，盡管在控制后加工工藝方面起了一定的作用；但膠輥的配方體系和制造工藝的影響是至關重要的，因此我公司控制了膠輥生產配方的硫化體系和生產工藝，生產的產品具有生產所設汁的、生產加工和使用所要求的表面狀態。HX-0365膠輥和通用膠輥用同一臺磨床和相同的磨礪工藝進行磨礪測試，結果見表1。
從表l可以看出，我公司經配方體系和硫化工藝的調整生產的HX-0365膠輥具有HX—8084膠輥同等的表面粗糙度。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
