手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

一、棉紡廠各工序棉結產生的規律

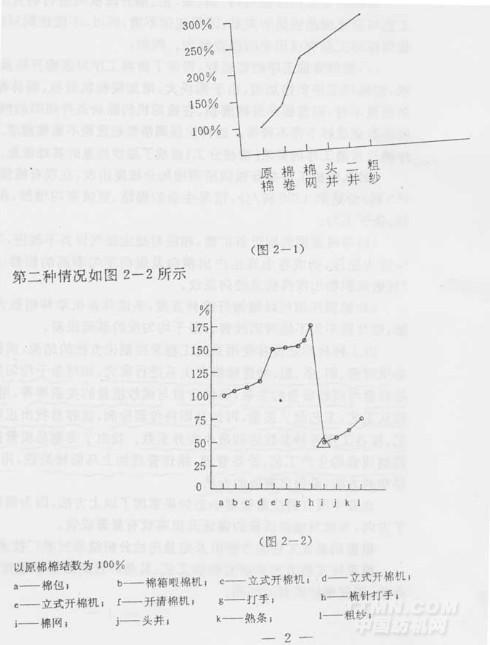

棉紡廠普梳各工序棉結產生的規律，由于工藝設計正確與否，產生以下二種不同情況：第一種情況如圖2-1所示。原棉經清棉、梳棉、頭并、二并、粗紗棉結的產生直線上升，以原棉的棉結數為100%，到粗紗時的棉結數為原棉棉結的300%。這種情況是棉紡各工序棉結產生的不正確的規律。

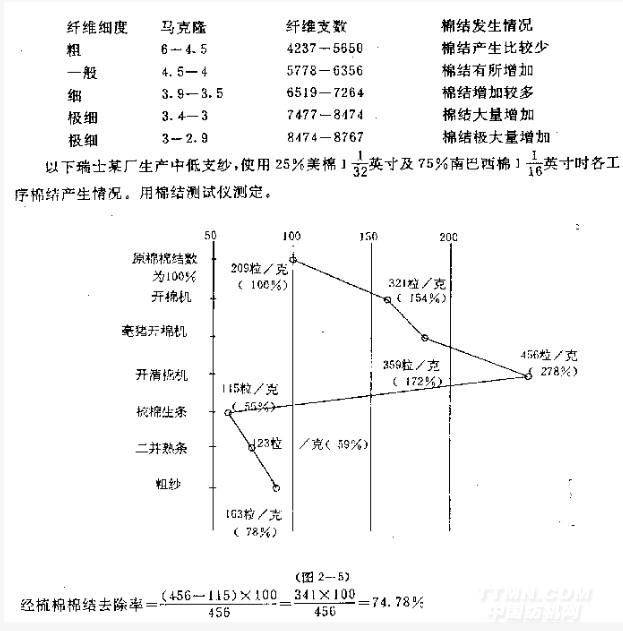

從圖2-2中可以看出棉紡普梳各工序棉結發生的規律是：從清棉開始，棉結逐步上升，梳棉工序后棉結數急劇下降，在并條、粗紗工序又開始回升。圖中“A”標記”的原棉棉網生條棉結最少，但經過并條、粗紗后棉結數又有些上升，到粗紗時達到棉結數仍低于原棉的棉結數。
例如以棉包中原棉棉結數為100%，經過清棉工序棉結數增加為原棉棉結的175%，經過梳棉棉網棉結數為原棉棉結數的50%，就是說經過梳棉后把清棉的棉結數去除了71．4%，經過并條，粗紗棉結數比棉網棉結增加了25%達到了為原棉棉結數的75%。
第二種情況棉紡普梳各工序棉結產生及消除的規律是正確的規律。

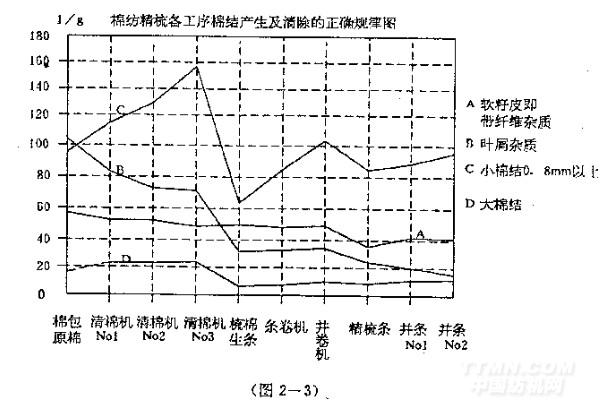

棉紡精梳各工序棉結產生及消除的正確規律如圖2-3

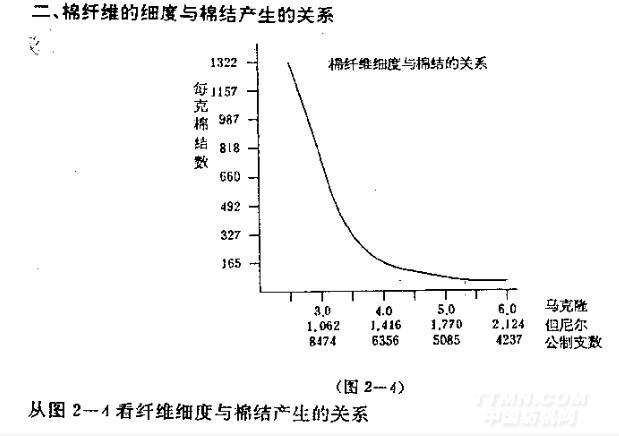

棉纖維的特點是長絨棉的纖維細度比較細。另外，同一品種原棉纖維細度與成熟度有高度相關性。就是成熟度差的棉纖維纖維細度細。

馬克隆值大(纖維支數小)即原棉成熟度好，所以成熟度可用纖維細度來表示。

使用纖維細度在細檔纖維時即6519纖維支數以上細纖維時在生產工藝上就要引起意，采取控制的措施。

三、棉結的產生原因

棉結的成因：棉結從其形成的原因看，可分為三大類：一類是由于原料造成的，二類是原棉初加工軋花時造成，三類是生產過程中造成的。由原料形成的棉結包括有棉籽皮上附著的纖維形成的棉結，棉臘粘著形成的棉結等；由軋花造成的棉結主要是鋸齒軋花機產生的棉結多于皮輥軋花機；生產過程中造成的棉結一是由于須條邊緣毛羽造成；一是由于飛花落在須條上形成棉結；一是山于清棉握持打擊形成棉結

根據上述成因將棉結分為五大類。

第一類生產過程中造成的棉結如清花機打手在開清棉過程中形成棉結及在梳理過程中造成。

第二類定向性不好前彎鉤多的條子由于牽伸倍數大造成的棉結。

第三類雜質造成的棉結。

第四類松緊飛花造成的棉結。

第五類須條邊緣造成的棉結。

分析：

(1)普梳及精梳純棉紗對比。

普梳純棉紗由于第一、二、三、四、類原因造成棉結多，如第一、二類能進行控制的話，那三、四類是主要原因。而精梳棉紗由于第五類原因造成的棉結多。

(2)普梳及精梳的滌／棉混紡紗對比。

普梳滌／棉紗與普梳純棉紗第一、二、三、四類原因相同。精梳滌／棉混紡紗棉結的成形主要是滌綸纖維而不是棉纖維。

(3)純毛及滌／毛混紡精梳紗對比。

(a)純毛精梳紗的毛粒比滌／毛混紡精梳紗毛粒多。

(b)滌／毛混紡精梳紗由于須條邊緣毛羽造成的毛粒較多。

(c)毛紡細紗因飛花造成的毛粒比棉紡細紗因飛花造成的棉結少，而須條邊緣毛羽造成的毛粒比棉結多。

四、根據棉纖維的特性選擇減少棉結最優化生產工藝。

根據國際紡織界對棉纖維纖度的分類：極細檔纖維是從馬克隆2．9-3．4，即是纖維支數7477-8767支，細檔纖維是從馬克隆3．3-3．9，即是纖維支數6519-7264支，凡是使用細檔及極細檔細度范圍的纖維時都要對它采取一定的予防措施及控制措施。

埃及棉及蘇丹棉的纖維細度為馬克隆3．4—3．8左右是屬于細檔纖維的范圍內。還有美棉愛字棉成熟度差的細度達馬克隆3．0=纖維支數8474支，成熟度好的細度為馬克隆4．5=纖維支數5650支。四級國棉的纖維支數為6500—7000支。為此使用或混用以上細檔及極細檔原棉時清棉和

1．清棉工藝

開清棉機各打手產生棉結的關系

立式開棉機>三翼打手>豪豬打手>三翼梳針打手

注：>多于。

所以使用細檔及極細檔細度范圍內的纖維時，不能使用三翼刀片打手及豪豬打手。可以使用軸流開棉機、棉箱開棉機、六滾筒開棉機及二只三翼梳針打手。使用六滾筒開棉機時應使用最低檔速度460轉／分(注滾筒開棉機應有三檔速度460，640及800轉／分)。三翼梳針打手亦要降低一些速度從900轉／分降低到750轉／分左右。

2．梳棉工藝。

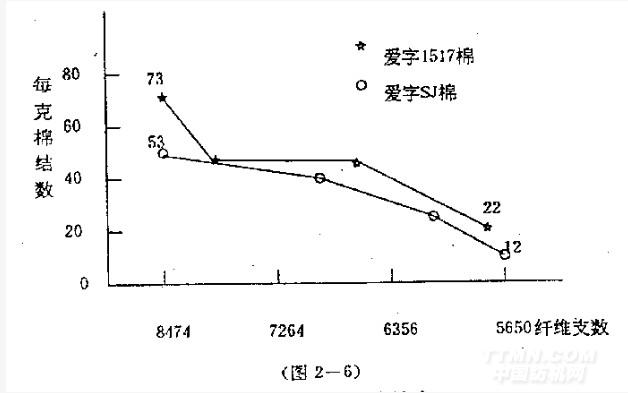

①原棉的成熟度(以纖維細度表示)與梳棉棉網中含有棉結數的關系如圖2--6示對二種原棉的試驗。試驗條件刺毛輥速度750r／m，錫林速度300r／m，生條定量4.24克／米（60gr／yd）。

1、愛字1517棉，道夫15r／m，出條速度32．4米／分，單產9．1公斤／小時。

2、愛字SJ棉道夫31R／m，出條速度67米／分，單產18．2公斤／小時。

以上試驗說明纖維細度細棉結多。成熟度差，棉結多。

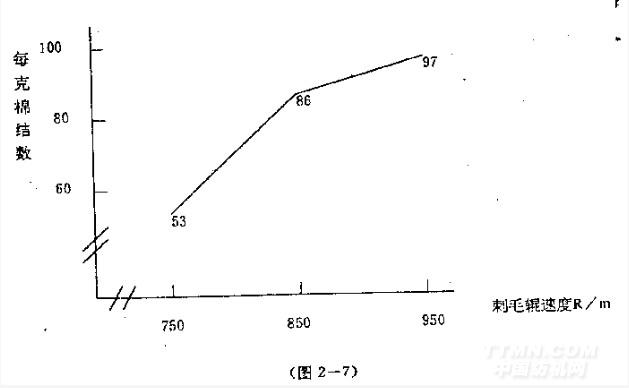

（2）刺毛輥速度與棉結生成的關系
原棉是愛字SJ棉纖維細度8474支（3馬克隆）。
錫林300R/M，18.2公斤/小時。
刺毛輥速度750R/M，850R/M，950R/M三種水平試驗。

刺毛輥高速化帶來棉網棉結的增加，纖維支數細，刺毛輥要低速。
（3）道夫速度（不同產量）與棉結生成的關系
原棉是愛字SJ棉，三種不同細度（a）8474支，（b）6053支，（c）5650支。試驗條件錫林

纖維細度細道夫速度低，纖維細度粗(成熟度好)道夫速度可以高。

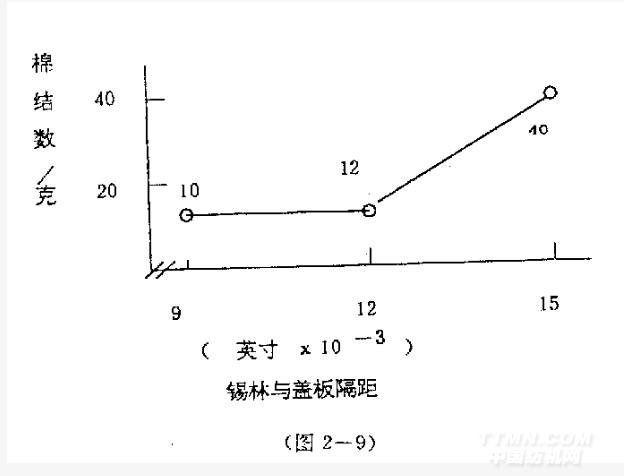

(4)錫林與蓋板之間隔距與棉結關系

原棉愛字SJ棉纖維支數5650支，梳棉機試驗條件錫林300R／M，刺毛750R／M。單產18.2公斤／臺時錫林與蓋板之問隔距三個方案即：9(英寸×10-3)，12及15。
