四、FA326 并條機的勻整原理

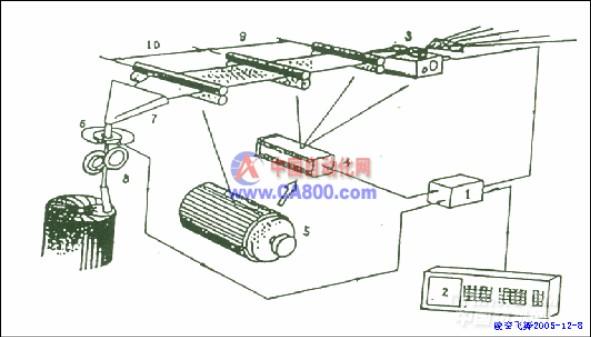

1、原理示意圖：
.jpg)
1——USG(BYD)輸入輸出模塊；
2——機載計算機；
3——凹凸羅拉檢測部件(T＆G檢測部件)；
4——伺服電機及差速箱；
5——主電機；
6——FP(AP)監測傳感器；
7——集束器；
8——緊壓羅拉(壓輥)；
9——預牽伸(后區牽伸)；
10——主牽伸(主區牽伸)；
2、勻整原理：
該自調勻整系統是開環控制系統，圖中喂人紗條的粗細由凹凸羅拉3檢測，紗條粗細的變化通過高精度的位移傳感器將位移變化量轉變?yōu)殡娦盘?，輸入模塊1，在計算機中與標準值(設定值)比較，然后計算出差值，并存儲下來，當被檢測的紗條到達變速點時，模塊1發出信號，使伺服電機5的轉速發生變化，從而改變二羅拉的轉速，進而改變主牽伸區10的牽伸倍數，修正喂入紗條的偏差，使輸出紗條達到均勻的目的。
該機勻整的范圍為土25%。
3 紗條勻整機理方程式：
設W1——輸出條實際重量
W2——輸出條理論重量(輸出定量)
Q1——實際總牽伸倍數
Q2——理論總牽伸倍數
△G——喂入實際總重量與理論總重量的差值
G0——喂入額定總重量
根據牽伸原理可列方程：
W1＝(G0十△G)／Q1
W2=G0／Q2
W1=W2 (勻整后的結果應該滿足此方程式)
得Q1＝Q2(1十△G／G0)
由上可以看出：
(1)、當△G>0時，即喂入實際總重量大于理論重量時，實際總牽伸倍數Q1大于理論總牽伸倍數Q2。
(2)、當△G<0時，即喂人實際總重量小于理論重量時，實際總牽伸倍數Q1小于理論總牽伸倍數Q2。
(3)、當△G=0時，即喂入實際總重量等于理論重量時，實際總牽伸倍數Q1等于理論總牽伸倍數Q2。
總之，牽伸倍數的增大與減小是通過凹凸羅拉檢測△G的大小，從而使伺服電機產生正反轉以達到改變二羅拉轉速來實現的。即通過改變主牽伸區的牽伸倍數來改變總牽伸倍數，最終達到勻整的目的，使W1=W2。如果，通過改變后區牽伸倍數來達到改變總牽伸倍數的目的，那么，這種變化將對紗條條干CV%值造成頻繁的波動，使條干不穩定，F(xiàn)A326型并條機的USG系統和BYD系統均有效地克服了這種可能性。
