Gwvt =96△m/A (2)
1．2．4出汗防護熱板儀
織物的透濕性也可用出汗防護熱板儀測評。出汗防護熱板儀M259B用于測量織物的蒸發阻抗。熱板上面覆蓋一層防水透濕薄膜，將大小為0．3m×0．3m的試樣放在薄膜上。蒸餾水從熱板底部喂入，熱板表面溫度穩定在35℃，以模擬人體出汗的情況。出汗防護熱板儀置于小型人工氣候室內，室內溫度為35℃，濕度為40％，空氣流速為lm／s。當系
統處于穩定狀態時，由式(3)計算織物的蒸發阻抗：
Ret=A(Pm —Pa)/(H —△He) （3）
式中：Ret尺為總蒸發阻抗，m2·Pa／W；Pm為測試板表面溫度下的飽和水蒸氣壓，Pa；P為氣候室內空氣的水蒸氣壓，Pa；日為加熱功率，W；△H為加熱功率修正項，W。
試樣本身的阻抗按下式計算：
Ref=Ret－Re0 (4)
式中：Ref為試樣本身的蒸發阻抗，m2·Pa／W；Re0為儀器常數，mPa／W，可通過在熱板上不放試樣測試得到。
1．2．5新型測試方法
文獻報道了一種新的織物透濕性測試方法。該測試法用防水透濕PrrFE薄膜包覆透濕圓柱筒的底部，形成飽和水蒸氣的來源，使用干燥氮氣流作為載體，將透過織物的水蒸氣帶走。測試時往圓柱筒內倒入一定量的蒸餾水，其水溫由一熱電偶測量。在底座上刻有一淺槽，其兩端分別與開在底座兩側上的進氣孔和出氣孔連通，進氣孔連接流量控制器，在淺槽上面放1塊不銹鋼板，鋼板中央有一長方形孔，將待測試樣置于鋼板上并覆蓋長方形孔，圓柱筒位于鋼板上，并用螺栓固定在底座上。測試室的溫度為20℃。干燥氮氣流通過流量控制器由底座的進氣孔流進，經過淺槽，即試樣下方，最后由出氣孔流出，水蒸氣在濃度差的驅動下由PTFE薄膜經過試樣，擴散到氮氣流中，通過檢測出口氮氣流的相對濕度來確定試樣的水蒸氣擴散阻抗和透濕量。
2測試結果

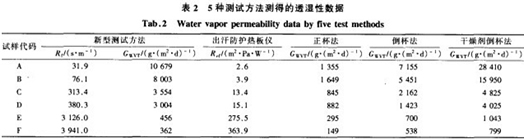

用以上5種方法測試6種試樣的透濕性，結果列于表2。正杯法、倒杯法和干燥劑倒杯法給出被測試樣每平方米每天的透濕量，而出汗防護熱板儀用蒸發阻抗來評價試樣的透濕性。新型測試方法不僅給出試樣的透濕量，而且用水蒸氣擴散阻抗(R)來評定試樣的透濕性。可以看出，采用干燥劑倒杯法測得的透濕量最高，其次分別為新型測試方法、倒杯法、正杯法。

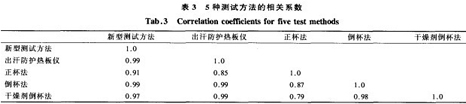

這5種測試方法的相關性見表3。新型測試方法得到的擴散阻抗和用出汗防護熱板儀測得的蒸發阻抗一一對應，新型測試方法得到的透濕量與由正杯法、倒杯法及干燥劑倒杯法得到的透濕量一一對應，將由出汗防護熱板儀測得的蒸發阻抗的倒數與由正杯法、倒杯法及干燥劑倒杯法得到的透濕量一一對應，分別進行相關性分析。統計分析表明，新型測試方法和出汗防護熱板儀、倒杯法及干燥劑倒杯法的相關系數分別為0．99、0．99、0．97，所以，新型測試方法和傳統的織物透濕性測試方法存在較高的一致性。除了正杯法外，其他幾種測試方法之間的相關性都很好。
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
