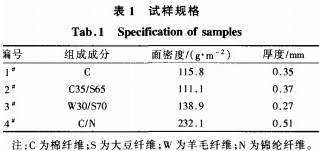

選擇4種織物為試樣進行透濕量測試，即：純棉織物、棉／大豆纖維混紡織物、毛／大豆纖維混紡織物，棉／錦綸纖維混紡織物，其中大豆復合纖維中大豆蛋白含量為40％。分別剪取3塊長0．1m，寬0．04m的試樣，試樣應在距布邊1／10幅寬、距匹端2m處裁取，盡量避免取相同的經紗和緯紗。試樣的規格見表1，參照GB／T3820—1997用YG(B)141D織物厚度儀測織物厚度。
3測試步驟
1)往圓柱筒內倒入蒸餾水，蒸餾水的高度低于圓柱筒外凸緣的底平面，將長方形鋼板放在底座上，將待測織物放在鋼板的長方形孔上，織物的測試面朝下，將裝有蒸餾水的圓柱筒放在鋼板中央，用螺栓將圓柱簡固定在底座上。將底座的進氣孔連接流量控制器，出氣孔和濕度傳感器相連，流量控制器、溫濕度變送器和熱電偶連接數據采集單元，數據采集單元和計算機相連。
2)打開氮氣瓶，控制流量為2000cm3／min，每隔10s采集1次流量、出口相對濕度、水溫，大約5min后，這些變量達到穩定狀態，記錄計算機顯示的透濕量和擴散阻抗。
3)每種試樣重復測試3次，取其算術平均值。
4結果與分析

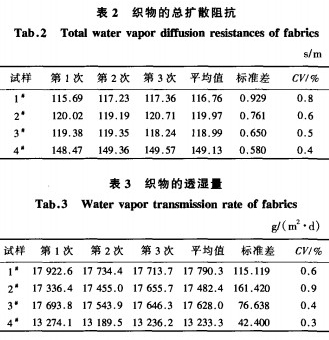

用新型織物透濕性測試方法測試織物的透溫性，出口氮氣流的相對濕度一般在4～6min內穩定下來，這時候1次試驗結束，計算機根據最后10次采集的數據，由式(5)～(7)分別計算試樣的透濕量和總擴散阻抗。4種被測織物的透濕量和總擴散阻抗列于表2、3。從表2可看出，4種試樣總擴散阻抗的標準差均小于ls／m，變異系數小于1％，表3也很清楚地表明，4種試樣的透濕量的變異系數CV值小于1％。由此可見，這種織物透濕性測試方法的重復性較好。
除了重復性，儀器的靈敏度也是評價儀器好壞的重要指標。由于該測試裝置采用高流量的氮氣流，致使試樣下表面空氣的流速較大，加上試樣上表面直接接觸模擬皮膚，而減少空氣層有助于改善測量的靈敏度，所以該測試方法的靈敏度大大提高。
與其它測試方法(ASTME96，ISO11092)相比，這種測試方法具有重復性好，靈敏度高，測試時間短(5min)，成本低，所需試樣小的特點。另外，由于試樣兩面的水蒸氣濃度差較其他方法要大，用這種測試方法得到的透濕量較高。由于這種新型織物透濕性測試方法可以在較短的時間內對織物透濕性作出準確地評價，所以可廣泛用于紡織廠在產品透濕性的質量控制。
5結語
新型織物透濕性測試方法充分利用液態水不能透過PTFE薄膜，而水蒸氣可以通過的特點，生成飽和水蒸氣，模擬人體出汗和汗液蒸發的情況。水蒸氣在濃度差的驅動下從織物的上表面擴散到下表面，使干燥氮氣流經織物的下表面，通過檢測出口氮氣流的相對濕度來確定試樣的透濕量。實驗結果表明，該儀器具有重復性好，分辨率高，速度快，成本低，所需試樣小的特點，可用于織物和服裝生產廠家在產品透濕性方面的評價及質量控制。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
