試驗(yàn)儀器為YG601型電腦織物透濕儀，參照標(biāo)準(zhǔn)GB／T12704--1991，圓形試樣直徑7cm(內(nèi)徑6cm)。
1．4芯吸效應(yīng)測(cè)試
芯吸性與織物吸濕、導(dǎo)濕性能密切相關(guān)，因而影響織物的穿著舒適性。針織物的毛細(xì)管作用主要取決于纖維的性能和針織物的空隙。試驗(yàn)過(guò)程中分別記錄1、5、10、20、30min的芯吸高度。
試驗(yàn)儀器為L(zhǎng)CK．800紡織品毛細(xì)效應(yīng)測(cè)試儀，試樣尺寸30cm×3cm。
2試驗(yàn)結(jié)果與分析
2．1透氣性

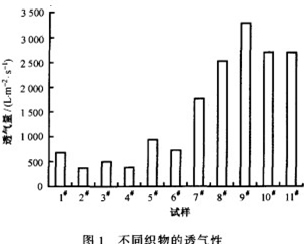

透氣性測(cè)試結(jié)果見(jiàn)圖1。
通過(guò)比較可以發(fā)現(xiàn)，厚度、面密度相近的1、2、3、4、5、6、7、8試樣的透氣量大小依次為：8>7>5>6>1>3>4>2，即麗賽>莫代爾>純珍珠纖維>純粘膠>莫代爾／棉>牛奶纖維／毛／棉>珍珠纖維／棉>棉，可見(jiàn)麗賽、莫代爾織物的透氣性最好；純珍珠纖維針織物具有較好的透氣性，優(yōu)于相同指標(biāo)的純粘膠織物，也優(yōu)于珍珠纖維／棉混紡織物；比較9、10、11試樣發(fā)現(xiàn)珍珠長(zhǎng)絲織物的透氣性與粘膠長(zhǎng)絲織物相近。
2．2接觸冷暖感

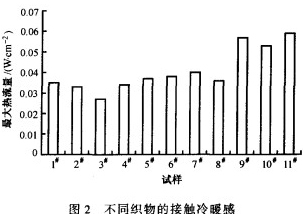

織物的接觸冷暖感測(cè)試結(jié)果見(jiàn)圖2。
比較5和6或10和11試樣，均可以看出珍珠纖維針織物的瞬間最大熱流量略小于粘膠織物，即接觸的瞬間珍珠纖維織物會(huì)比粘膠纖維稍暖。前8個(gè)試樣的最大熱流量排序?yàn)椋耗鸂?gt;粘膠>純珍珠纖維>麗賽>莫代爾／棉>珍珠纖維／棉>純棉>牛奶纖維／毛／棉，可見(jiàn)純莫代爾織物較“冷”，牛奶纖維／毛／棉針織物較“暖”；長(zhǎng)絲織物均較短纖織物涼爽。
2．3透濕性

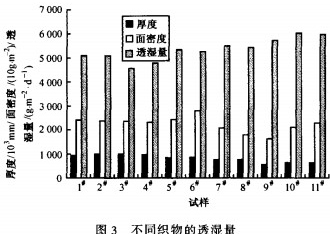

不同織物的透濕量測(cè)試結(jié)果見(jiàn)圖3。為便于比較，圖中厚度和面密度的曲線為相對(duì)位置。
從圖中可看出，1、2、3、4、5、6試樣的面密度和厚度相當(dāng)，5試樣即純珍珠纖維針織物透濕性略好于粘膠織物，優(yōu)于珍珠纖維／棉和其他幾種織物，珍珠纖維／棉織物的透濕性不如莫代爾／棉織物可見(jiàn)莫代爾織物的透濕性優(yōu)于珍珠纖維織物；5、6、7、8試樣的透濕性相近；通過(guò)比較試樣10和11，可以看出珍珠粉的混入，使粘膠長(zhǎng)絲針織物的透濕性有了略微的改進(jìn)。
2．4芯吸效應(yīng)

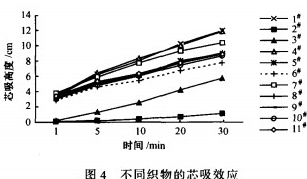

不同織物的芯吸性測(cè)試結(jié)果見(jiàn)圖4。
從圖中可看出，1、4、7試樣的芯吸高度明顯高于其他織物，可見(jiàn)珍珠纖維／棉、莫代爾／棉、純莫代爾織物的吸濕性優(yōu)良，再生纖維素纖維與棉混紡的針織物有著良好的吸濕性能；純珍珠纖維、珍珠纖維／棉織物均優(yōu)于粘膠織物，5、8、9、10、11試樣的吸濕性相差不大，2、3芯吸效應(yīng)最差。
<<上一頁(yè)[1][2][3]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
