三種紫外吸收劑溶液的紫外吸收光譜見圖6。
從圖6可見,三種紫外吸收劑在紫外光區的不同波段均有較好的吸收,抗紫外性能良好。

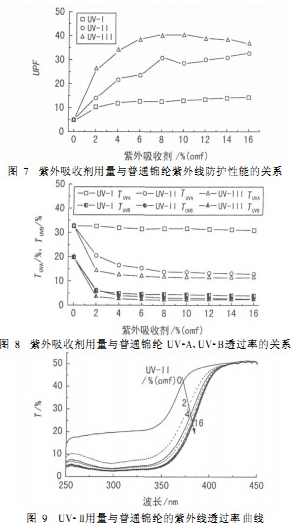

紫外吸收劑用量對普通錦綸抗紫外線性能的影響見圖7~圖9。
隨著紫外吸收劑用量的增加,整理后普通錦綸織物的UPF指數增加(圖7),紫外線透過率降低(圖9),但不同紫外吸收劑的變化趨勢不同。經同樣用量的紫外吸收劑整理后,織物的UPF指數由高到低的順序是:UV-III>UV-I>UV-I。圖8中三種紫外吸收劑整理織物的UV-A(320~400nm)和UV-B(280~320nm)透過率的下降幅度不同。這既與它們紫外吸收的波段及吸收程度有關(圖6),也與其在錦綸織物上的提升性能有關(圖5)。圖6中三種紫外吸收劑在UV-B區均有較好的吸收,這直接導致了UV-B紫外線對相應整理織物的紫外透過率均較低(圖8)。三種紫外吸收劑在UV-A區的吸收程度相差較大(圖6),UV-I紫外吸收劑在UV-A區的吸收程度很低,UV-II紫外吸收劑有一定程度的吸收,UVIII紫外吸收劑的吸收程度較高。
三種紫外吸收劑整理織物的UV-A紫外線透過率順序如下:UV-III<UV-II<UV-I(圖8);整理織物的UPF指數大小順序如下:UV-III>UV-II>UV-I(圖7)。經UV-I紫外吸收劑整理織物的UV-A區的紫外線透過率高,UPF指數低,與其吸附量低、提升性差有一定的關系。
從以上討論可知,當紫外吸收劑在UVB紫外區吸收較好的情況下,紫外吸收劑在UV-A波段的吸收程度對整理織物的紫外防護性能影響很大。
3結論
(1)反應型和非反應型兩種紫外吸收劑在錦綸上的吸附量均隨著浸漬整理液pH值的降低而呈增加的趨勢,這和錦綸與紫外吸收劑的離子鍵結合有關。紫外吸收劑分子結構較染料小,易于擴散,故隨著浸漬溫度的提高,紫外吸收劑吸附量變化不明顯,但不同浸漬溫度下整理織物的解吸情況不同,適當提高浸漬溫度有利于提高整理效果的耐洗性。
(2)錦綸上吸附的紫外吸收劑在中性和堿性條件下均發生解吸,且堿性浴較中性浴解吸得多,主要原因是堿性條件下纖維所帶負電荷增加,與紫外吸收劑上負離子斥力變大,紫外吸收劑更容易解吸到溶液中。實際應用中需根據不同條件選擇解吸率低的紫外吸收劑對錦綸進行整理。
(3)因分子結構和直接性不同,三種紫外吸收劑在錦綸上表現出不同的提升性和吸盡率,實際應用中應選擇提升性好、吸盡率高的紫外吸收劑對錦綸進行整理。幾種紫外吸收劑的抗紫外效果因其在紫外區吸收波段和程度不同而異,UV-A區的吸收程度是影響UPF指數的主要因素。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
