2．1整理助劑的相容性
采用免燙樹脂和親水整理劑同浴進(jìn)行整理。按同浴法處方配好整理液，乳液未產(chǎn)生絮凝或沉淀，說(shuō)明免燙樹脂和親水整理劑具有一定的相容性。在室溫下靜置24h，乳液也未產(chǎn)生絮凝或沉淀，說(shuō)明兩者相容性很好，可以同浴整理。
2．2免燙樹脂用量的影響

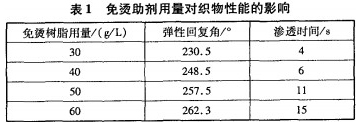

在親水整理劑20L和焙烘溫度180℃的條件下，改變免燙助劑用量，考察其對(duì)織物彈性和親水性能的影響，結(jié)果見表1。
由表1可見，隨著免燙助劑用量的增加，織物彈性呈增大趨勢(shì)；在用量大于5Og/L后，彈性增大趨勢(shì)減小。這可能是因?yàn)闃渲昧枯^低時(shí)，隨著樹脂用量的增加，樹脂與纖維的交聯(lián)程度增加較快；而當(dāng)樹脂用量達(dá)到一定程度時(shí)，交聯(lián)也達(dá)到了飽和；繼續(xù)增加樹脂用量，免燙程度無(wú)明顯提高。通過(guò)觸摸試驗(yàn)可知，樹脂的加入使織物手感變硬，且樹脂加入量越多手感越差。此外，免燙樹脂用量越高，織物的親水性能越差，說(shuō)明免燙樹脂對(duì)親水性有一定影響。綜合考慮織物彈性、手感、親水效果，以及環(huán)保要求，確定免燙樹脂用量為40g/L。
2．3親水整理助劑FMW用量的影響

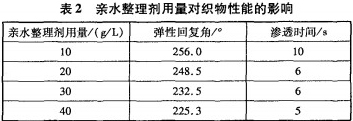

在免燙樹脂4Og/L和焙烘溫度180℃的條件下，改變親水整理劑FMW用量，考察其對(duì)織物彈性和親水性能的影響，結(jié)果見表2。
由表2知，隨著親水整理劑用量的增加，織物彈性回復(fù)角減小，親水性能增加，免燙性能下降。綜合考慮免燙性能及親水性能，選擇親水整理劑用量為20g/L。
2．4焙烘溫度對(duì)織物性能的影響

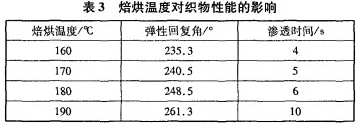

在免燙樹脂40g/L和親水整理劑20L的條件下，改變焙烘溫度，考察其對(duì)織物彈性和親水性能的影響，結(jié)果見表3。
由免燙樹脂與纖維素分子的反應(yīng)機(jī)理可知，反應(yīng)過(guò)程需要較高的活化能，因而必須在高溫下焙烘一定時(shí)間才能進(jìn)行交聯(lián)反應(yīng)。由表3可以看出，隨焙烘溫度的升高，織物彈性迅速增大，焙烘溫度為190℃，織物彈性最大；焙烘溫度高于180℃時(shí)，織物親水性能變差。綜合考慮節(jié)能和織物泛黃等問(wèn)題，焙烘溫度選擇180℃即可。
2．5免燙/親水整理對(duì)織物其它性能的影響
<<上一頁(yè)[1][2][3]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
