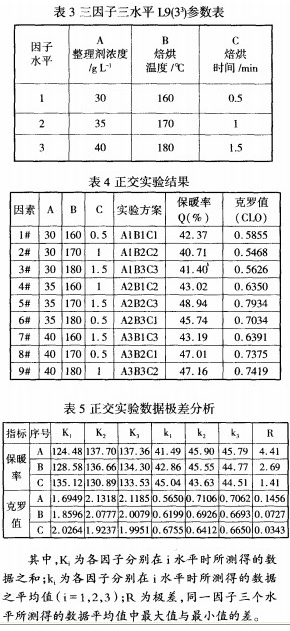

由上述單因子實驗得出整理后織物保暖性較好的自清潔整理參數，為了確定復合功能整理使保暖性損失最低的最佳整理工藝，我們對其進行正交實驗并測定織物保暖率和克羅值。根據上述單因子實驗結果和規律分析，制定已經過抗菌整理的織物進行自清潔整理的三因子三水平見表3，正交實驗結果見表4．極差分析見表5。
根據正交表的整齊可比性．可以比較各個因子的R值，其中R值大的可認為是影響實驗結果的重要因素，R值小的為次要因素。由表5極差分析結果可知．在整理劑濃度、焙烘溫度、焙烘時間這3個因素中，整理劑濃度對保暖針織物復合功能整理的保暖性影響最大，其次是焙烘溫度．焙烘時間影響最小。由于整理后織物保暖率和克羅值越大越好，因此根據以上正交分析得出較佳工藝是A2B2C1，即整理劑濃度35g/L、焙烘溫度170℃、時間0．5min。按照此工藝參數對試樣進行抗菌、自清潔復合功能整理，并驗證其功能性。整理前后織物保暖性、透氣性和透濕性如表6。
由表6可以看出，整理后織物保暖性略差，保溫率降低約2％、克羅值降低約4％；由于整理劑在織物表面成膜，紗線和纖維問空隙變小，因此透氣性變差，下降幅度約有18％；但整理后織物透濕性變好，透濕量增大幅度約2％。綜上所述，以最佳整理工藝參數整理后，織物的服用性能總體損失較小。
3功能性及耐久性分析
已具有抗菌、自清潔功能性的織物，在水洗過程中抗菌整理劑也可能從織物上脫離，另外由于吸水膨化，可能將整理劑在織物表面產生的膜擠破，破壞了拒水防油性。因此，按照最優整理工藝參數整理保暖針織物，賦予面料新的功能后，考慮其功能整理的耐久性也是重要的一方面。
3．1抗菌性能
對未洗滌和洗滌l5次的試樣，經SGS分別進行抗菌性能檢測，檢測結果均為：抑菌環為4．2mm，樣品底部及周圍無試驗菌生長也無雜菌生長。上述測試結果表明整理后織物已具有良好的抗菌性能，且多次洗滌后織物抗菌功能穩定。
3．2自清潔性能
根據上述測試標準對整理前后及水洗后試樣進行測試后，易去污結果如表7、拒水防油結果如圖4。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
