2結果與討論
2．1紫外線吸收率

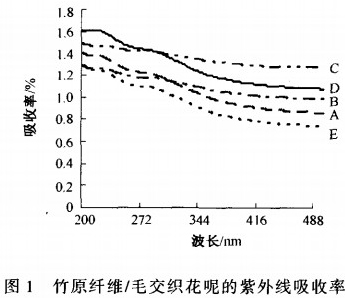

5種織物的紫外線吸收率曲線參見圖l。可以看出，在UVA(波長400～320nm)、UVB(波長320～280Nm)區域，C面料紫外線吸收率最高，接下來依次為D、B、A、E面料。分析原因：織物色澤對紫外線的吸收有一定影響，C面料含毛紗比例較大，顏色較深，其對紫外線的吸收最多；但在UVC(波長280～200Nm)區域，D面料紫外線吸收率最高，接下來依次為C、A、B、E面料。D面料即含50％竹原纖維的竹原纖維／毛交織花呢對紫外線的吸收性能，尤其是對UVC波的吸收存在明顯的優勢，即D面料具有較好的紫外線防護性能，這可為竹原纖維在精毛紡中的應用提供參考。
2．2紫外線反射率

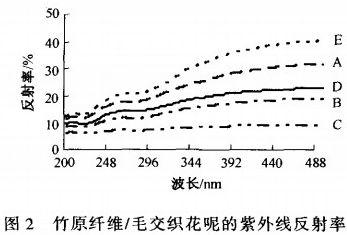

紫外線反射率曲線參見圖2。可以看出，面料對紫外線反射率從高到低依次是E、A、D、B、C。對比各織物竹原纖維含量可以得出，竹原纖維含量越高，織物對紫外線的反射性能越好。
2．3紫外線透過率

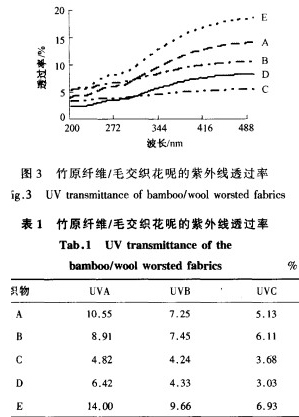

紫外線透過率曲線參見圖3。根據式(1)計算，在UVA、UVB、UVC區域各織物的平均紫外線透過率見表1。從圖3各花呢紫外線透過率分析可以看出：D面料(含50％竹原纖維的面料)對波長較短的UVC的透過率最低，防護性最好，接下來依次為C、A、B、E面料；C面料(含20％的竹原纖維的面料)對波長較長的UVA、UVB的透過率最低，接下來依次為D、B、A、E面料，排列順序與其吸收率順序一致，說明織物透過率主要受其紫外線吸收率影響。如果去除顏色對紫外線吸收性能的影響，D面料具有較低的紫外線透過率，即較好的紫外線防護性能，D面料可作為今后竹原纖維／毛交織花呢開發設計的首選。
從表1可以看出，C面料對UVA、UVB的透過率最低，D面料對UVC的透過率最低。這一結果與紫外線曲線測試結果一致。
2．4紫外線防護系數
根據式(3)計算各竹原纖維／毛交織花呢的紫外線防護系數，得到A、B、C、D、E織物的UPF值分別為13、14、24、22、10。可見C、D面料紫外線防護系數較高。與紫外線防護等級標準對比，D面料和C面料具有較好的紫外線防護性能。去除顏色對紫外線吸收性能的影響，含50％竹原纖維的D面料更具有開發價值。
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
