圖5中a*到b*變化時的幾條近似平行的弧線表示金黃P-2RN與~P-BN在染料總用量一定．比例不同時形成色點的光譜軌跡方向表示金黃P-2RN與紅P_BN兩種染料在染料總用量從0%到4%變化時的明度變化。L*軸上的頂點為棉布未印花時的色度坐標總用量越低則明度也越高由圖6可以看出由這兩個染料拼色時，其在、b*平面上的顏色變化區域較廣．遠遠大于其在L*、b*和、a*平面上的變化范圍從圖中還能看到兩個染料拼混．總用量不變時．L*值變化不大黃、藍或紅、藍染料互拼時隋況也是如此這證實了這些染料拼混時主要產生色調變化。
將制作好的曲面通過軟件縫合．生成封閉曲面：再使用填充實體命令生成實體。然后用軟件測量命令計算實體模型的體積。圖9是用紅P—BN、金黃P一2RN、藍P—B、科華素黑四種染料構建的色空間的立體示意圖。
通過同樣的方法用科華素印花紅P—B、黛棉麗黃P一3RLT、黛棉麗艷藍P一3RLNT、科華素印花黑ExceL B1ackcO11(3四種染料構建色空間得到如圖10所示的立體示意圖通過soLidworks軟件直接測出二者的體積，其中第一組染料(圖9)為2．37~105體積單位；第二組染料(圖10)為2．59~105體積單位。

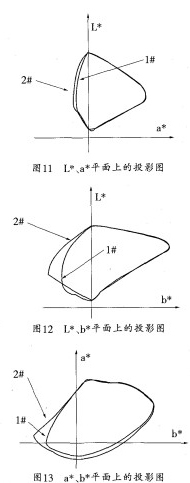

從上述體積數中可看出第二組染料體積要比第一組大一些，相差9．2%。由于體積大小表征染料的L*、a*、b*值在空間覆蓋的范圍，色空間的體積越大．所能夠拼色的色彩范圍越廣所以理論上第二染料組的顏色表現范圍比第一組要大一些為了更好地比較兩個立體空問的形狀．可通過投影圖作比較從圖11L*、a*平面上的投影圖可以看出兩組染料拼色空間區域基本一致．只是第二染料組在綠色方向拼色比第一組稍大些。從圖12L*、b*平面上投影圖可得到第二組在藍色區域(b*方向)比第一組區域明顯大。從圖13a*、b*平面上的投影圖也可看出第二組比第一組的投影面大．這進一步說明了第二組染料比第一組染料的體積大、色域廣．有較大的顏色表現空間。因此第二染料組能適應顏色范圍更大的四色印花應用.
此外，在實際生產中也可以此來判斷四色印花染料的適用性。對于所需表現的顏色．可首先通過電腦測色儀測出L*、a*、b*值，然后輸入S0Lidw0rks軟件中，與該染料組的顏色表現空問進行比較若樣布的L*、a*、b*空問點在顏色表現空問體范圍內．則可認為該組染料可拼色出所需的顏色．否則．可能超出了四色印花染料組的顏色表現范圍．需要改變染料組合。
4結論
本文設計了測算四色印花工藝中染料顏色表現能力的方法。以汽巴克隆紅P—BN、汽巴克隆金黃P一2RN、汽巴克隆藍P—B、科華素印花Excel Black conc．四種染料為例．使用SoL*idworks軟件進行顏色表現空問的構建．證實了其可行性計算出汽巴克隆紅P—BN、汽巴克隆金黃P一2RN、汽巴克隆藍P～B、科華素印花Excel Black conc和科華素印花紅P—B*、黛棉麗黃P一3RLT、黛棉麗艷藍P一3RLNT、科華素印花黑Excel Black conc兩組染料四色印花的顏色表現空問，前一組染料顏色表現空問體積為2．37x105單位，后一組染料顏色表現空間體積為2．59x105單位，后一組染料體積要比前一組大一些。相差9．2%該方法也可用于判斷所需顏色能否印制．這對四色印花生產過程中的染料顏色選擇具有指導意義。
