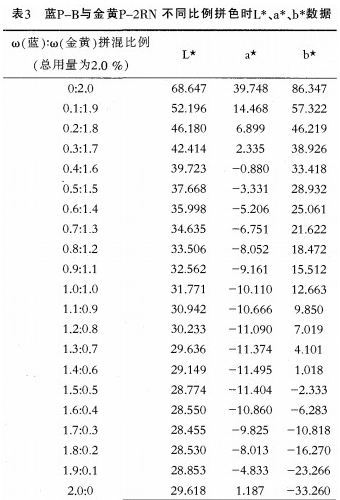

表3所示是藍P—B與金黃P一2RN染料在總用量為2%的條件下．計算得到的不同拼混比例的L*a*b*值。
2.2．2染料拼混等濃度顏色曲線

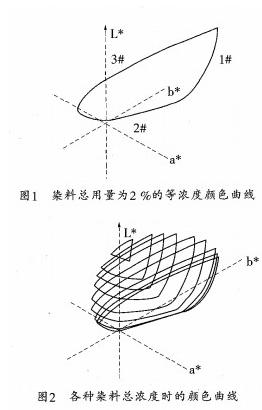

根據表1、2、3數據可畫出總用量為2%的不同染料比例混合的等濃度顏色曲線如圖1所示．從圖中可以看出2%的等濃度曲線由三部分曲線組成．1#、2#、3#是分別由表1、2、3數據得到的曲線。以此方法可以分別獲得染料總用量為4%、3%、2%、1%、0．5%、0．4%、0．2%、0．1%、0．05%、0．01%、0．0007%、0．0003%、0．0001%時等濃度條件下的合成顏色曲線如圖2所示。

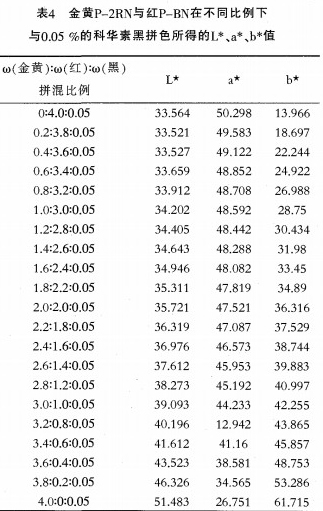

四色印花是通過調節三原色和黑色的比例形成絢麗多彩的圖象效果為了使色彩的顯示更厚實豐滿．需要加入黑色染料來調節明度變化為了組成一個顏色空問的封閉體．在染料總用量為4%時調節染料的不同比例再分別加入用量為0．05%、0．15%、0．35%、0．6%、1%、2%、3%、4%、5%的科華素印花黑ExceL Black coiLc．染料．組成一個封閉的曲線圖形表4為金黃P-2RN與紅P—BN在染料拼混用量為4%時再加入用量為0．05%的科華素印花黑ExceL Black coiLC(以下簡稱科華素黑)后的L*a*b*值。
依照上面同樣的方法．在藍P—B與紅P-BN、藍P—B與金黃P一2RN分別以4%的用量按不同比例混合后，再分別加入用量為0．05%、0．15%、0．35%、0．6%、1%、2%、3%、4%、5%的科華素黑．計算得到合成顏色的L*a*b*值。用這些數據作出染料等濃度條件下的合成顏色曲線如圖3所示。圖3中最外一層為三原色染料兩兩拼混總用量
為4%時．加入0．05%的科華素黑后，繪制顏色曲線。隨著加入黑色染料的增加，明度也越來越小，其在圖中的顏色曲線環越來越小。
圖4中等濃度合成顏色曲線是圖2和圖3兩組合成顏色曲線之和。是構成閉合體的基礎。
2．2.3曲面和實體的生成

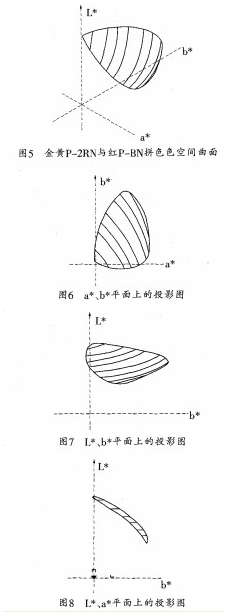

使用soLidworks中曲面建構命令連接圖4中的曲線．生成曲面圖5是金黃P一2RN與紅P—BN拼色所得色空間的曲面圖6為該曲面在a*、b*平面上的投影，圖7為該曲面在L*、b*平面上的投影，圖8為該曲面在、a平面上的投影圖。
