在自然界中存在著某些發(fā)光物， 由于稀少，故成為人間珍寶。公元450年，我國《后漢書》上就有“夜光壁”的記載。我國的“夜光珠”，敘利亞的“孔雀暖玉”和印度的“蛇眼石”等。由于近代物理和化學的發(fā)展， 目前可以人工制造類似的發(fā)光物，即光致發(fā)光固體。這種物質能在無光環(huán)境中放出各種晶瑩光輝。我們將這種“夜明珠”進行實驗，我們對用于開發(fā)新穎的紡織品夜光印花面料取得了良好的效果。隨著經濟的迅猛發(fā)展，人們對織物面料要求越來越高，花枝招展的各類服飾往往通過各種印花圖案加以實現(xiàn)的，因此印花漿的品種越來越多元化，夜光印花就是其中很特別的一種。
l 夜光印花織物的效果與用途
夜光發(fā)光印花漿是一種新型的印花漿，具有夜晚持續(xù)發(fā)光性質，配合圖案設計，能產生晝夜變色特殊效果。根據(jù)我們的實踐結果，夜光印花漿它具有下列三方面效果。
1．1效果
(1)夜光印花織物紡織品的色澤和花紋。傳統(tǒng)印花可能在有光環(huán)境下才能看到，如在弱光和無光條件下，則一切均呈模糊狀消失。如果利用發(fā)光固體則能在黑暗中顯示晶瑩美的多彩的圖案，不僅可以彌補上 述不足，而且能進一步美化織物。
(2)夜光印花織物面料的印花圖案，本來只具有靜態(tài)效果， 比較單調。如果利用不同余輝的發(fā)光固體和光線的變化，則可以達到十分生動的動態(tài)效果。例如可以印制出“孔雀開屏” “夜色貓頭鷹” “晝夜轉換” “視幻夢想”等非常有特色的圖案變化效果。
(3)夜光印花織物面料用途更加廣泛，如軍事制服“迷彩服” “夜行服” “鐵路制服” “地下礦工服裝”和服飾中
2 夜光印花漿

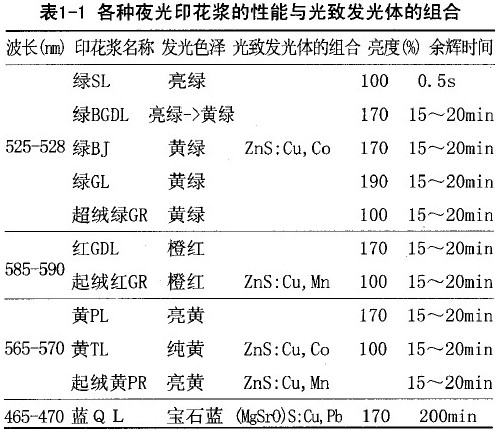

根據(jù)原料、經濟和技術三方面的因素， 目前新研制成十種夜光印花漿，絕大部分已用于生產。各種夜光印花漿的性能與光致發(fā)光體的組合，如表l一1
.jpg)
其中，起絨綠G R、起絨紅G R和起絨黃P R 采用易揮發(fā)有機溶劑微囊組合，光致發(fā)光體附在微囊遇熱擴大后的囊壁上。用這類夜光印花漿印制的織物，不僅晚上發(fā)光，而且白天具有絨繡的效果。以上絕大部分夜光印花漿均系光致發(fā)光體、保護劑、連接劑和其它有關物質組成，在使用中一般不再混入其它組分。如粘度不合適，可以用水和油／水乳化漿調節(jié)，不能采用其它增稠劑，否則影響發(fā)光亮度。各種夜光印花漿可以混拼調節(jié)色光，也可以在夜光印花漿中拼入少量涂料， 以便在白天有明顯的圖案。
3 夜光印花的工藝與設備
夜光印花工藝基本上與一般涂料印花相似。主要差異是印花后的熱固著溫度較高，最佳條件應為 165℃×3min或180℃ × l min，在這種條件下固著完全。夜光印花和分散／活性染料同印時，
4 操作要點
(1)為保證織物有較好的發(fā)光效果，夜光漿中不可混入其它物質，為了得到較好的網(wǎng)印透性，必要時可加入水式乳化漿進行調節(jié)。
(2)為確保織物有良好的漿量和較好的網(wǎng)印透性，通常采用因數(shù)為120目左右絲網(wǎng)較好，即花漿應選擇粒徑較小的發(fā)光料。加入C型、D型、E型、F型長余輝螢光粉，并且要注意在生產和運用時避免采用金屬容器和金屬攪拌頭進行高速攪拌， 以免發(fā)光顏色發(fā)黑。
(3)發(fā)光顏料加入量一般為10％~65％，使用者可根據(jù)所需要的亮度選擇合適的添加量。印花漿用印制涂布，水性夜光印花涂布10．2~20mm／厚均可以達到一定的發(fā)光效果。使用者可根據(jù)所需要的亮度自行調節(jié)發(fā)光厚度。
(4)為保證發(fā)光性質，發(fā)光漿應盡量疊印在淺色或白色底層上， 同時注意不可被其他涂料漿遮蓋，織物產品設計時，從具體需要、藝術效果、白天和黑夜圖案效果及其他網(wǎng)印技術配合的情況下通盤考慮， 網(wǎng)印時應最后印夜光漿。
5 結語
夜光印花織物屬于應用學科的創(chuàng)造性設計，體現(xiàn)了應用科學和實用藝術的基本特征，兩者的交融即產生了紡織印花的創(chuàng)新和特殊用途的產品。本研究體現(xiàn)了科學與實踐藝術相結合在解決紡織品創(chuàng)新設計中的積極作用。
6 參考文獻
[1]傅繼樹，葉雅
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
您所在的位置：
