1 前言
福建晉江聚旺印染有限公司與奧地利B&R工業自動化有限公司聯合研制出的全數字式圓網印花機，克服了國內圓網印花機的種種不足，尤其是實現了自動對花并將印花的精度提高到了一個新的高，度，它的成功達到了國際水平。
2 自動控制系統

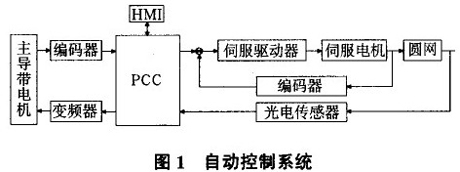

自動控制系統如圖1所示，本機采用先進的可編程控制器(PCC)及高精度獨立伺服定位系統控制全部機械。避免了集體傳動而產生的累計誤碼率差，同時機械傳動長期使用造成機械磨損而易出現跑花現象的缺陷。這種圓網獨立傳動數字化控制方法，使縱向不跑花，對花精度高，運行穩定性好，一等品率高，如因圓網制造不準確使電腦無法一次性對花到位，圓網印花機還可通過每套色獨立控制的顯示屏上進行調節，調整期間決不影響主控顯示器。
.jpg)
采用數字對花系統，可實現開機對花和停機對花、品種更新和產量提高，并且節約了前期對花樣布的損耗(省布量6％以上)。圓網與導帶之間的速差可調，以不同品種印花達到最佳印花效果。具有車速、速差、計時、故障診斷顯示和對花參數鎖定功能。由于采用了圓網數字獨立傳動，除了機械傳動在少數套色印花時網頭可輪流使用，這將進一步延長設備使用壽命，還可降低維修費用。
過去，圓網印花機要求圓網的周長相同，12色印花只能用11色印花?，F在不同周長花圈的圓網可在本機同時使用，并且真正達到了12色印花機印12色花型的功能。
3 人機界面控制系統

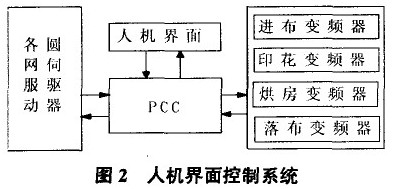

為了使圓網印花機給用戶提供一個友好的人機界面，讓用戶更好地使用、維護和維修，經過不斷的技術和市場調研，決定與B&R公司合作研制圓網印花機人機界面控制系統。本機操作部分包括兩種硬件面板用來實現對機器的操作和參數顯示及設置，一是主控制臺上的主控制面板Power Panel PP41，另一種是裝在網頭上的小操作面板Panel ware(緊湊型HMI)，以上控制面板都是B&R公司生產。具體控制框圖如圖2所示。
.jpg)
圓網印花機人機界面控
.jpg)

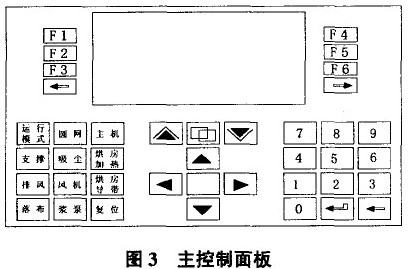

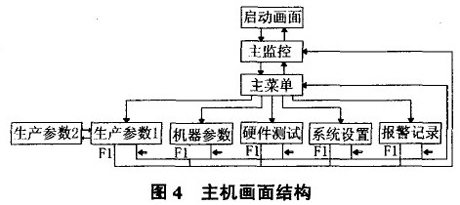

本機的人機界面的畫面在編制時將主要操作控制畫面集中在一起，各個畫面之間的切換都有提示，操作特別方便。各個畫面之間的關系如圖4所示。
3．1 啟動畫面
當系統上電以后，會自動進入本畫面。此時系統會開始自檢，自檢完畢后會自動切換到“主監控” 畫面。
3．2 主監控畫面
此畫面為操作時的主畫面。畫面可以顯示機器的報警信息和運行狀態，當系統發生故障如變頻器故障，導帶越位，圓網及主電動機發生故障時，顯示報警，否則報警信息消失。在機器的運行狀態示意圖中可以顯示各個圓網電動機運行是否正常，并且還有電動機速度、烘房溫度等參數的顯示。
3．3 生產參數畫面
主要有：主機速度、烘房速比、落布速比、主從速比、圓網速度、烘房溫度、弧板溫度、磁力強度、加速時間、快速步距、慢速步距、單網速度、對花偏移和對花調整。這些參數即時地反映當時系統的運 行情況，方便用戶調整。
3．4 機器參數畫面
主要有圓網周長和間距、負載系數和轉數等參數，根據這些參數用戶可以方便調整導帶與圓網之間的同步關系。
.jpg)
4 Ethernet

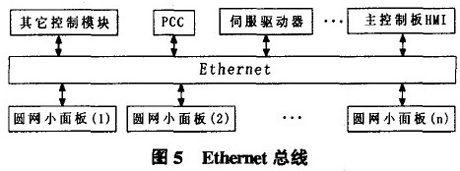

以太網是當今現有局域網采用的最通用的通信協議標準。該標準定義了在局域網(LAN )中采用的電纜類型和信號處理方法。以太網在互聯設備之間以10—100 Mbps的速率傳送信息包，本機臺采用的是B&R公司生產的Powerlink interface modules (3IF686．9)，傳輸速率為100 Mbps。由于其低成本、高可靠性以及100 Mbps的速率，所以在圓網印花控制系統中得以廣泛應用。在機臺中采用的 Power Panel和A ( lf)()S中都有Eehernet Powerlink interface。所以利用3IF686．9實現了主機和各從機之間的通訊，滿足了系統協調控制的要求。
全數字
.jpg)
5 結語
本機經試驗表明，它的設計合理，接線簡單，動作可靠，運行良好。充分發揮了可編程控制器 (PCC)高可靠性、強抗干擾性和人機界面的高效性等優點。該機臺的出現，給印染企業、針織行業、絲綢等輕紡企業提供了高質量的生產機型，也給化纖、棉織、絲綢、針織以及巾等行業的印花提供了高精度的設備，此設備是目前世界上最先進的機型之一。
參考文獻
[1] 獨立傳動圓網印花機說明書Ix]．貝加萊工業自動化(上海)有限公司，2006．
[2] B&R PmaelSystem[X]．奧地利B&R工業自動化有限公司，2002．
[3] 張新平．圓網印花機人機界面控制系統[J]．紡織電氣，20o4．
[4] ACOF'OS產品手冊[x]．奧地利B&R工業自動化有限公司，2003．
[5] Ethemet Powerlink User’S Manua1．奧地利B&R工業自動化有限公司，2003．
