手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1試驗(yàn)
　　1．1材料及儀器
　　1．1．1紗線
　　50／50粘膠／棉紗
　　1．1．2助劑
　　精練劑三合一精練劑BLG(山東寶時(shí))、精練劑H-900(南通永禹)、精練劑CWC(蘇州萊德)、高效精練劑DiadavinHIS200％、練染同浴助劑TanalevKDC(拓納)螯合劑Acumer6100(羅門哈斯)、DekolSNS(巴斯夫)、PlexeneUL、Levquest98—3(拓納)、Securon540(科寧)其它藥劑染色代用堿A、B，皂洗劑NRC(山東寶時(shí))，純堿，元明粉等
　　1．1．3染料
　　EverzolED(永光)、MegafixB型系列(萬(wàn)得)、Kay—acionELE型(日本化藥)、SumifixHF(日本住友)等
　　1．1．4儀器
　　常溫振蕩染樣機(jī)(臺(tái)灣高鐵)、紅外線染樣機(jī)(瑞比)、標(biāo)準(zhǔn)牢度皂洗儀器、Y571B型耐摩擦色牢度儀、ZBD白度儀、DatacolorSF600PLUS—CT測(cè)配色儀
　　1．2工藝
　　1．2．1常規(guī)工藝流程
　　坯紗準(zhǔn)備一常規(guī)前處理一染色一皂洗一柔軟處理
　　1．2．2節(jié)能工藝
　　一浴兩步法坯紗準(zhǔn)備一預(yù)處理一染色一皂洗一柔軟處理
　　練染同浴法坯紗準(zhǔn)備一練染同浴一皂洗一柔軟處理
　　1．3測(cè)試方法
　　1．3．1滲透性
　　將預(yù)精練的半成品紗線烘干，然后放入水中，觀察紗線的沉降速度，并記錄時(shí)間(S)。
　　1．3．2白度
　　將預(yù)精練半成品紗線烘干，在織機(jī)上織成小片，疊成四層，在ZBD白度儀上測(cè)試。
　　1．3．3染色牢度
　　皂洗牢度采用ISO105一C03--1989((紡織品染
　　色牢度試驗(yàn)第C03部分：耐洗滌色牢度試驗(yàn)3》標(biāo)準(zhǔn)測(cè)試；
　　耐摩擦色牢度采用GB／T3920--1997《紡織品色牢度試驗(yàn)?zāi)湍Σ辽味取窐?biāo)準(zhǔn)測(cè)試。

2結(jié)果與討論
　　2．1預(yù)精練工藝的優(yōu)化
　　2．1．1精練荊選擇
　　短流程練漂工藝對(duì)精練劑性能

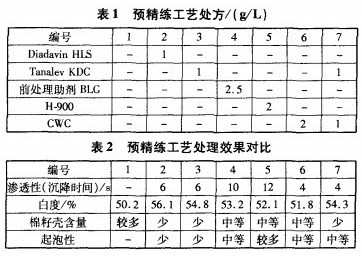

由表2可知，2#、3#、7#工藝的去雜效果最好；從處理后的滲透性看，6群、7#效果良好，但起泡性較大。綜合評(píng)價(jià)，2#、3#、7#預(yù)精練工藝基本符合濕加工過(guò)程中泡沫少、精練效果良好、水洗少的要求。

2．1．2預(yù)精練溫度
　　根據(jù)節(jié)能工藝的要求，選擇的精練劑除了要具有良好的去雜、精練和乳化功能外，其在不同溫度下的適應(yīng)性也尤為重要。對(duì)精練效果較為理想的DiadavinHLS和TanalevKDC精練劑，分別在2O、4O、60℃下進(jìn)行試驗(yàn)，結(jié)果見(jiàn)表3。

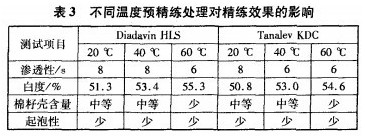

表3中，精練劑DiadavinHIS和TanaIevKDC的預(yù)精練溫度在40—60℃時(shí)，綜合效果較好。在后續(xù)預(yù)精練工藝的優(yōu)化試驗(yàn)中，預(yù)精練溫度以60℃為宜。

2．1．3螯合分散劑的選擇
　　水中重金屬離子的存在會(huì)使預(yù)處理中雜質(zhì)產(chǎn)生沉積或反沾污，使染色深度下降，色變和顏色發(fā)暗等。為選擇適合的工藝，對(duì)螯合分散劑進(jìn)行試驗(yàn)。
　　(1)螯合分散劑對(duì)Fe3+和Ca2+。的螯合能力

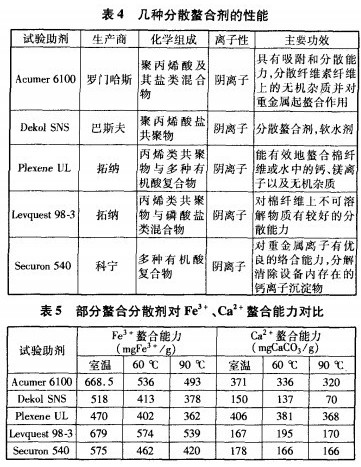

　　選擇部分市售螯合分散劑(表4)進(jìn)行試驗(yàn)，測(cè)試其在不同溫度下對(duì)Fe。和ca的螯合能力(試驗(yàn)方法：ModifiedHampshireTest)，結(jié)果見(jiàn)表5。

表5中的螯合分散劑隨溫度升高對(duì)Fe3+和Ca2+的螫合能力均有不同程度下降。螫合Fe3+的能力依次：Levquest98-3>Acumer6100>Seeuron540>DekolSNS>PlexeneUL；螯合ca“的能力：PlexeneUL>Acumer6100>Securon540>Levquest98&

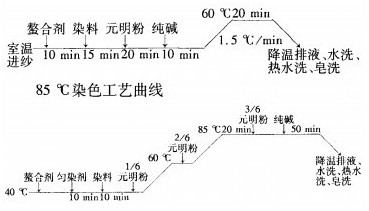

60℃染色工藝曲線。

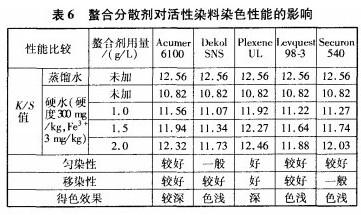

由表6可知，用硬水進(jìn)行染色時(shí)，加入螯合分散劑PlexeneUL的效果最好，其次為Acumer6100，它們能較明顯地提高染色深度和鮮艷度，使硬水染色效果接近或達(dá)到用蒸餾水染色的水平；Securon540、DekoSNS、Levquest98—3也有一定作用，但其染色織物色光存在不同程度的差異，且得色淺。
　　2．1．4預(yù)精練工藝的優(yōu)化

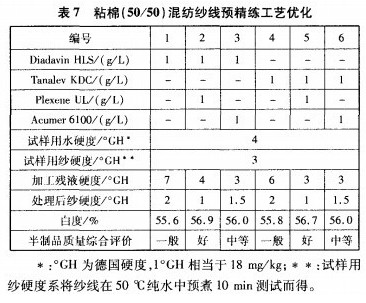

　　預(yù)精練效果的好壞，直接影響后續(xù)的染色質(zhì)量。用優(yōu)選出的精練劑DiadavinHIS、TanalevKDC和螯合分散劑PlexeneUL、Acumer6100工藝優(yōu)化(表7)。

由表7可知，加入適當(dāng)?shù)尿戏稚擅黠@降低試樣用水及坯紗上的重金屬離子和堿土金屬離子，其中2#和5#工藝效果最好，即以精練劑HIS+螫合分散劑UL和精練劑KDC+螯合分散劑UL組合，對(duì)粘棉紗線進(jìn)行預(yù)精練，比較適合練染同浴法工藝。
　　2．2染色工藝的選擇
　　2．2．1染料的選用
　　目前，染整廠大多使用以一氯均三嗪和乙烯砜為活性基團(tuán)的雙活性基染料，它對(duì)工藝的敏感性小，固色率高(82％以上)，各項(xiàng)染色牢度好。粘膠纖維在濕狀態(tài)中能夠充分膨脹，纖維橫截面增加50％左右，對(duì)染料的吸附力高于纖維素纖維。表8選擇了部分市售的活性染料進(jìn)行粘棉混紡紗線中深色染色。

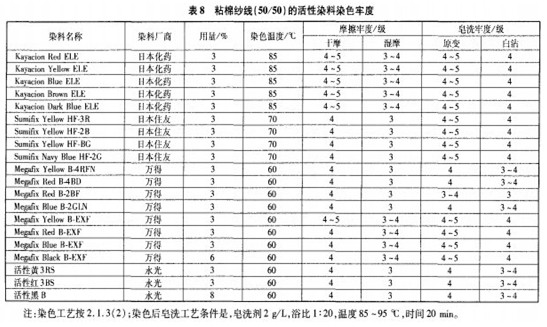

表8中，ELE型、HF型和B型染料染畢充分皂洗后，各項(xiàng)牢度指標(biāo)都能達(dá)到3級(jí)以上，其中尤以ELE型和B—EXF型活性染料最為理想。
　　2．2．2元明粉用量
　　選擇ELE型和B型中的幾只染料進(jìn)行試驗(yàn)，考慮到粘棉混紡

由表9可知，粘棉混紡紗線活性染料染中深色時(shí)，元明粉用量會(huì)影響兩種紗線的上染率，棉纖維的上染率高于粘膠纖維。其中ELE型(85℃染色)和B型(60℃染色)染料對(duì)元明粉用量的依存性較小，上染率穩(wěn)定。染料用量為4％、元明粉用量為50g／L或染料用量為6％、元明粉用量60L時(shí)，兩種纖維的同色性和上染深度均較好。
　　2．2．3深色染色代用堿和純堿工藝試驗(yàn)

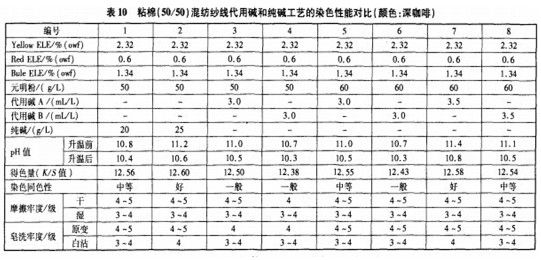

　　活性染料染色，特別是染深色時(shí)，堿劑必須先慢后快分批加入，操作不便，工藝時(shí)間也較長(zhǎng)。使用代用堿可節(jié)能并縮短工藝時(shí)間。山東寶時(shí)和拓納化學(xué)的染色代用堿均屬于特殊有機(jī)復(fù)合堿劑，有較強(qiáng)的堿性和相當(dāng)?shù)膒H值緩沖能力。采用該代用堿進(jìn)行染色試驗(yàn)，觀察代用堿染浴中pH值、上染率(K／S值)的變化，以及染色后牢度性能，并與純堿進(jìn)行對(duì)比，結(jié)果見(jiàn)表l0。

由表l0可知，代用堿染液pH值的變化情況與傳統(tǒng)的堿劑碳酸鈉差不多，隨固色時(shí)間的增加，染液的pH值下降。染色時(shí)的pH值對(duì)粘棉混紡紗線的染色同色性有一定的影響。試驗(yàn)測(cè)得，2#、7#、8#工藝的得色量最好，而且兩種纖維的同色性也比較一致。
　　代用堿A、B的用量為碳酸鈉的1／6和1／7(質(zhì)量比)左右時(shí)，染料上染率與采用碳酸鈉固色基本相同。綜合各項(xiàng)染色性能，7#、8#工藝的代用堿固色工藝效果較好。

3大樣試驗(yàn)和經(jīng)濟(jì)效益
　　為了進(jìn)一步確定節(jié)能工藝的可行性，進(jìn)行生產(chǎn)實(shí)踐試驗(yàn)，以評(píng)價(jià)綜合質(zhì)量和經(jīng)濟(jì)效益。
　　3．1節(jié)能工藝的工序

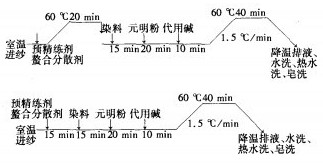

　　粘棉混紡紗的兩種染整節(jié)能工藝曲線如下：

3．2染后皂洗的簡(jiǎn)化工藝和經(jīng)濟(jì)效益

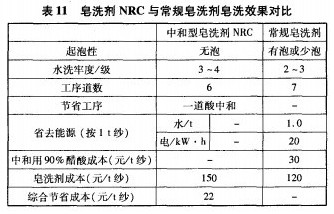

　　大樣生產(chǎn)中，選擇皂洗劑NRC(山東寶時(shí))進(jìn)行染后皂洗，其與常規(guī)皂洗劑的各項(xiàng)性能對(duì)比見(jiàn)表11。

通過(guò)分析，采用新型皂洗劑NRC，可以省去一道酸中和工序，節(jié)約時(shí)間20min左右，加工每噸紗節(jié)省綜合成本約22元

3．3大樣工藝比較

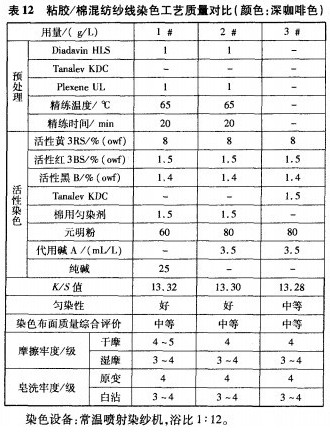

　　分別采用1#工藝(預(yù)精練+活性染色純堿法+NRC皂洗法)、2#工藝(預(yù)精練+活性染色代用堿法+NRC皂洗法)和3#工藝(練染同浴活性染色代用堿法+NRC皂洗法)對(duì)粘膠／棉紗線進(jìn)行大樣染色，對(duì)比其染色質(zhì)量，見(jiàn)表l2。

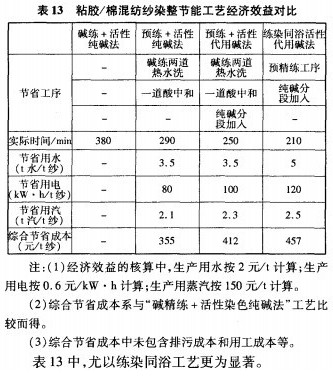

表12中，l一3#SE藝各項(xiàng)染色性能均基本達(dá)到要經(jīng)濟(jì)效益對(duì)比見(jiàn)表l3。

4結(jié)論
　　(1)對(duì)粘膠／棉混紡紗線染色節(jié)能工藝配套的精練劑、螫合分散劑、活性染色代用堿等助劑進(jìn)行篩選，試驗(yàn)得出預(yù)精練+活性染色代用堿法和練染同浴活性染色代用堿法的優(yōu)化工藝。
　　(2)練染同浴法工藝可縮短加工時(shí)間，降低能源消耗，減少污水排放，各項(xiàng)染色性能良好。
　　(3)生產(chǎn)實(shí)踐表明，粘膠／棉混紡紗線的中深色染整節(jié)能工藝，可顯著降低綜合成本，基本達(dá)到生產(chǎn)要求。
