手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1實驗內容
　　I．I實驗用材料及藥品
　　竹原坯布：清棉師500T、退漿酶、精煉劑JY一110、雙氧水；染料(萬得，活性BES紅)、纖維素酶(諾維信)、元明粉、碳酸鈉、皂粉(浙江寧海嘉和化工有限公司)
　　1．2實驗儀器
　　ACS系列電子計重秤、燒杯、量筒、溫度計、汽蒸鍋、小軋車、電熱恒溫水浴鍋：DC—P3型全自動測色色差計、Y571B型摩擦牢度測試儀、SF600PLUS—CT電腦測色配色儀、YG821織物風格儀等
　　1．3實驗工藝
　　一浴法染色工藝：在55～6O℃加入活性染料(owf)x％、纖維素酶(owf)x％，10min后加入1／2的氯化鈉．過l5min后加入另一半的氯化鈉．再染l5min后加入碳酸鈉固色30min．然后進行皂煮(皂片2g／L，　　95℃，10min)、水洗、烘干。
　　在染色和生物酶處理一浴法的情況下．碳酸鈉不僅作為活性染料固色的堿劑．而且也作為終止纖維素酶催化水解反應的鈍化劑。
　　1．4性能測試
　　染色織物的K／S值．采用SF600PLUS—CT電腦測色配色儀測試。
　　染色織物的色差值．采用DC—P3型全自動測色色差計測試。
　　染色織物的摩擦牢度．按GB／T3920—1997((紡織品耐摩擦色牢度實驗方法》測試。
　　織物的刺癢感評定．通過人的手或肌膚對織物觸摸所引起的感覺和對織物的外觀視覺反應作出評價。

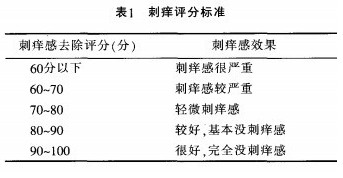

　　本文在20℃、相對濕度65％的恒溫恒濕室里，選擇十個不同年齡范圍的健康、有文化素質的評價員，用手抓試、感覺，給出0~100分的評級，經前處理的試樣定為0分．測評人員打分之后．對數據進行數理統計，定出每塊試樣的分數。標準如表1所示。

2結果與討論
　　2．1染色深度的影響結果

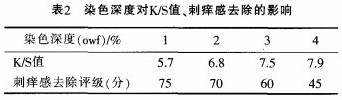

　　在纖維素酶(ow1)3％、元明粉50g／L、染色溫度55～60℃、pH值6～6．5、染色時間20min、碳酸鈉質量濃度25

這是因為染料分子與生物酶分子相比．結構較小．更容易被吸附在纖維分子鏈上．阻止了酶分子活性部位與纖維分子鏈的結合同時．染料能與酶形成絡合物．促使酶分子結構發生變化．酶催化作用高度專一性使其難以與纖維分子結合．染料用量越高，與染料結合的酶分子會越多。
　　因此，染色深度增大，織物得色量增加，同時，染色深度增大，減弱了酶的活性，水解、降解作用減弱．刺癢感去除效果下降。
　　2．2纖維素酶用量的影響

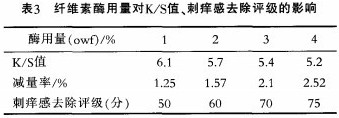

　　采用不同用量的生物酶。在活性BES紅(owf)3％、元明粉50g／L、染色溫度55~60℃、pH值6～6．5、染色時間20min、碳酸鈉20g／L、固色溫度60℃、固色時間50min、浴比1：15條件下，研究其對織物K／S值、刺癢感去除評級的影響效果，結果如表3所示。

由表3看出．隨著纖維素酶用量的提高．K／S值下降．刺癢感去除效果逐漸變好，減量率逐漸增大，織物強度逐漸減小，光澤變亮，剛度下降。其原因由纖維素酶的催化機理可知．纖維素酶濃度的提高會有更多的葡萄糖外切酶離開水相而轉移到纖維的表面．加速纖維的水化反應．進而利于葡萄糖內切酶水解非結晶纖維素．以及葡萄糖苷酶分子水解纖維二糖和纖維三糖．所以織物表面毛羽被水解，光澤變亮，刺癢感去除效果變好。同時，毛羽去除減小染料上染阻力．織物的得色量增加
　　2.3元明粉用量的影響結果

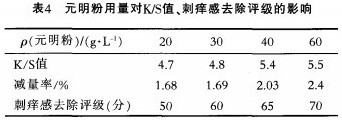

　　在纖維素酶(0)3％，活性BES紅(owf)3％、染色溫度55～60、pH值66．5、染色時間2Omin、碳酸納20g／L、固色溫度60cc、固色時間50min、浴比1：15的條件下．研究不同用量的元明粉其對織物K／S值、刺癢感去除評級的影響效果，結果如表4所示。

由表4數據可以看出．

2．4一浴法工藝綜合因素分析

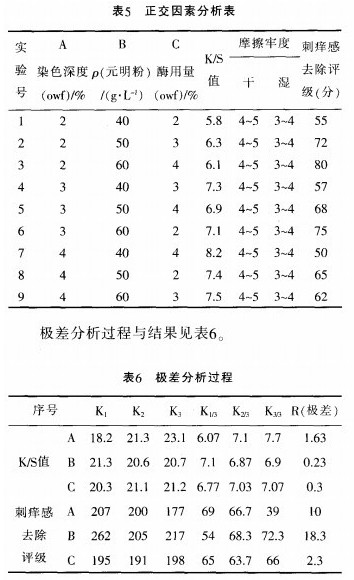

　　從上面的試驗可以看出．固定碳酸鈉的用量，刺癢感的強弱及得色量與染色深度、纖維素酶用量、元明粉用量有密切的關系。為了進一步研究各因素對刺癢感、得色量的綜合影響，運用正交設計進行分析因素、水平設計及試驗結果如表5所示。

由表6極差結果知，個因素對得色量、刺癢感去除的影響順序如下：從K／S值角度評定，A>C>B，染色深度占主導地位：從刺癢感去除角度評定．B>A>C．纖維素酶的用量占主導地位
從K／S值角度評定，最佳T藝條件為A3B1C3；從刺癢感去除角度評定，最佳丁藝條件為A1B3C3。
　　綜上所述．我們在去除刺癢感基礎上。以深染性為目的，所以最佳工藝是A：B，C。即活性染料(owf)3％，纖維素酶(ow1)4％，氯化鈉60g／L，碳酸鈉25g／L，一浴溫度55-60℃，pH值6~6．5，浴比1：15。

3結論
　　(1)竹原織物活性染料染色和纖維素酶一浴法處理的最佳工藝是：活性染料(ow1)3％、纖維素酶(owf)4％，氯化鈉60g／L，碳酸鈉25L，溫度55-60℃，pH值6～6．5，浴比l：l5，此時染色效果與生物酶處理效果都比較好
　　(2)染色深度、纖維素酶用量和氯化鈉用量的變化對摩擦牢度的影響較小
　　(3)在竹原織物進行活性染料染色和纖維素酶一浴法處理時．隨處理浴中纖維素酶濃度的提高，減量率逐漸增大，表觀得色深度逐漸減小。
　　(4)氯化鈉對活性染料的促染作用和對纖維素酶的活化作用并未因一浴法工藝而發生明顯變化。隨處理浴中氯化鈉濃度的提高，織物的減量率、表面色深度皆顯示出增加而刺癢感下降的趨勢纖維
