手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

前言
　　纖維的形態結構與纖維性質如抱合力、可紡性、摩擦性能、粘合性、光澤、手感、保暖性、吸濕性密切相關。棉稈皮纖維是將棉稈皮通過化學處理工藝方法得到的纖維素纖維。棉纖維的形態結構呈天然的轉曲，然而作為一種新型的天然纖維素纖維，關于棉稈皮天然纖維素纖維的結構形態還沒有文獻報道。為了充分利用棉稈皮纖維，對其形態結構以及不同處理條件下形態結構的變化進行分析研究十分必要。

1實驗
　　原料：棉稈皮纖維在實驗室自制。

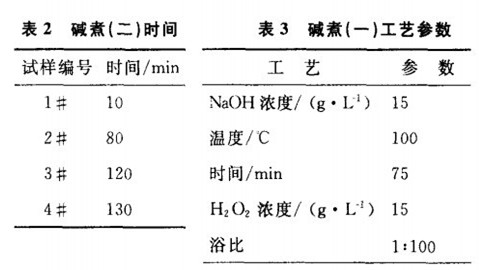

棉稈皮處理條件：以3種處理條件對棉稈皮進行堿煮處理。處理1：條件見表1。處理2：僅僅改變處理1堿煮(二)的時間(表2)。處理3：浸酸條件同表1，不進行堿煮(二)處理，堿煮(一)條件見表3。測試：用日本株式會社產的JSM一5800掃描電子顯微鏡觀察棉稈皮纖維的外觀結構形態的變化。用Y171型纖維切斷器(隔距10mm，上海第七紡織機械廠)，JN—A型精密扭力天平，采用中段切斷稱重法嘲測定棉稈皮纖維的線密度。

2結果與分析
　　2．1棉稈皮纖維形態

在處理1工藝下，棉稈皮纖維結構形態見圖l。由電鏡觀察得到，棉稈皮纖維表面形態粗糙，不同程度地有縱向縫隙，且纖維呈柬狀。這種結構類似亞麻、黃麻纖維的形態結構，表明棉稈皮纖維也屬工藝纖維。
　　2．2堿煮對纖維形態影響　　

在處理2工藝下，處理時間從l0min增加到130min，棉稈皮纖維的外觀形態結構變化不明顯，纖維呈束狀結構形態。但是，在處理過程中，工藝纖維發生分裂(圖2a)，因此，在一根棉稈皮工藝纖維上，呈現分叉現象(圖2b)。隨著處理時間的增加，纖維線密度的變化見圖3。由結果得到，纖維的線密度隨處理時間的變化沒有明顯的規律性。在測試線密度時，一根工藝纖維的一端分裂，另一端沒有分裂(單細胞纖維集束在一起)，仍以一根工藝纖維來計算線密度。由線密度測試結果可以得出，一根工藝纖維的分裂出現不同時性，并且工藝纖維的分裂并不隨著處理時間的延長

3結論
　　棉稈皮纖維素纖維屬于工藝纖維，纖維表面不光滑，存在著明顯的溝槽。在堿處理過程，單根工藝纖維的分裂出現不同時性，在一根工藝纖維上存在分叉現象。長時間的堿液處理，纖維形態仍存在單細胞纖維的集束，棉稈皮纖維發生脆斷，在纖維表面出現脆斷方式的裂口。棉稈皮經過浸酸處理，并在NaOH濃度15g/L，時間75min，溫度100℃，H2O2濃度15g/L的條件下堿煮一次，得到的纖維長度極短，纖維表面仍不光滑，存在明顯的溝槽。對于經過浸酸、堿煮(一)、堿煮(二)過程獲得的棉稈皮纖維，在堿煮(二)的時間為80min時，得到的纖維線密度較小，長度較長，紡織使用價值好。因此，要進一步研究堿煮處理的工藝條件，以便獲得具有一定長度的棉稈皮纖維，增加其使用價值。
