在漿紗過程中，有時(shí)會產(chǎn)生很多漿紗落物，特別是在減少PVA并增加淀粉用量之后的高速漿紗機(jī)上更是如此。漿紗落物又稱為落漿，對漿紗質(zhì)量危害很大，因?yàn)樗粌H破壞了漿紗表面漿膜的完整性，降低了漿紗的耐磨性，還會產(chǎn)生大量的再生毛羽，使相鄰經(jīng)紗的毛羽互相糾纏，造成經(jīng)紗開口不清和斷頭，嚴(yán)重影響了織機(jī)效率。隨著噴氣織機(jī)的快速發(fā)展，漿紗落物問題愈發(fā)突出。因此，降低漿紗過程中的落物是提高漿紗耐磨性能、減少漿紗毛羽、改善漿紗質(zhì)量的基礎(chǔ)，具有重要的實(shí)際意義。然而，減少漿紗落物畢竟會涉及到漿料配方、漿液黏附性、漿膜性能、漿紗工藝和設(shè)備等多個(gè)方面的問題，影響因素較為復(fù)雜，因而減少漿紗落物在漿紗生產(chǎn)中往往不容易做好，通常被認(rèn)為是一項(xiàng)艱巨的工作。
1 漿紗過程中漿液的轉(zhuǎn)換
在經(jīng)紗上漿過程中，當(dāng)經(jīng)紗與漿液接觸后，就會吸附漿液。所吸附的漿液按照在經(jīng)紗上的位置可以分成兩部分：一部分漿液借助于壓漿輥的壓力和纖維之間孔隙的毛細(xì)管作用，浸透到經(jīng)紗的內(nèi)部，黏附于纖維之問的漿液經(jīng)烘干之后便在纖維之間形成黏合性的膠層，對纖維實(shí)施黏合，增大了經(jīng)紗的強(qiáng)度。另一部分漿液則會被覆在經(jīng)紗的表面，當(dāng)被烘干之后，便在經(jīng)紗表面形成漿膜。
漿紗在織造過程中，被覆于漿紗表面的漿膜顯然是摩擦外力的主要承受者，在織造過程中抵抗著外部機(jī)械作用對紗體的磨損 ，所以漿膜對紗體具有保護(hù)作用。通過這層漿膜的保護(hù)，可以使紗體避免直接受到外界的摩擦，直到這層漿膜被破壞為止，因而漿膜提高了漿紗的耐磨性。此外，在紗體表面形成漿膜的過程中，還能貼伏經(jīng)紗表面的毛羽。由此可見，漿料必須具備良好的成膜能力。
漿料的成膜性與漿膜性能不僅影響著漿紗的耐磨性和毛羽數(shù)量，同時(shí)也是影響落物的重要因素，所以該性能目前受到了普遍關(guān)注。
2 漿紗落物的形成與危害
2．1 漿紗落物的形成
在漿紗過程中，經(jīng)紗平行地排列成片紗浸人漿槽，黏附一定量的漿液。當(dāng)被覆于經(jīng)紗表面的漿液被烘燥之后，不

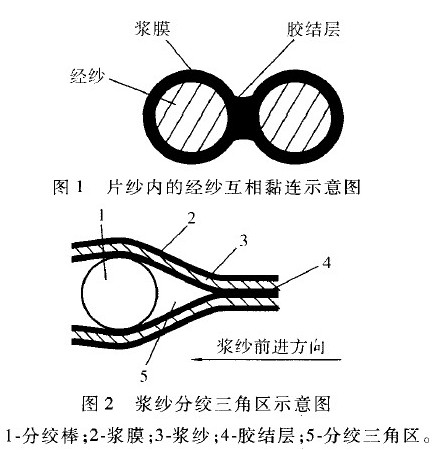

在漿紗機(jī)上的干分絞區(qū)內(nèi)，相鄰兩根漿紗之間的分絞情況如圖2所示。當(dāng)漿紗沿箭頭方向運(yùn)動時(shí)，分絞棒將黏連在一起的兩根漿紗撕開，也就是說漿紗的分絞過程可視為一個(gè)撕裂過程。在被分絞棒上下分開的過程中，漿紗在劈口處形成了一個(gè)漿紗分絞三角區(qū)。
在劈口附近，膠結(jié)層受到剪切作用。如果漿紗縫隙間膠結(jié)層的撕裂強(qiáng)度小于膠結(jié)層與紗體的結(jié)合牢度，那么漿紗間的膠結(jié)層被撕開，得到表面漿膜比較完整的漿紗，落物就少。反之，如果漿紗縫隙間膠結(jié)層的撕裂強(qiáng)度大于膠結(jié)層與紗體的結(jié)合牢度，膠結(jié)層被從漿紗表面撕落，那么漿紗表面的漿膜就不完整，毛羽增加，如果此時(shí)漿膜的韌性較差，那么漿膜就容易破碎，在與分紗棒的摩擦過程中被磨落，形成大量的落物。所以，產(chǎn)生落物的原因是漿紗問膠結(jié)層的撕裂強(qiáng)度大于膠結(jié)層與紗體的黏合牢度，同時(shí)漿膜比較脆硬。
由于受到壓漿輥的壓榨作用，漿紗上下兩面的毛羽相對較少，相鄰漿紗之間的毛羽則較多。顯然，這些毛羽會加劇漿紗之間的黏連，在分紗時(shí)很容易將紗體上的一些纖維一同拉出，形成漿紗落物。由此可見，漿紗落物的主要成分是落漿和落棉。
2．2 漿紗落物的危害
漿紗落物破壞了漿紗表面漿膜的完整性，使?jié){紗的耐磨性下降，不僅導(dǎo)致起毛起球，影響坯布外觀質(zhì)量，還會增加斷頭，降低織機(jī)效率。在膠結(jié)層被從漿紗表面撕落的過程中，還會將一部分已經(jīng)被捻人紗體的纖維拉出來，形成大量的二次毛羽。在織造過程中，漿紗毛羽使相鄰經(jīng)紗互相糾纏，造成開口不清，產(chǎn)生斷頭，嚴(yán)重影響了織機(jī)效率。漿紗落物還會使部分纖維從紗體上脫落，導(dǎo)致漿紗結(jié)構(gòu)松散，強(qiáng)度下降，最終因強(qiáng)度低、耐磨性差而形成斷頭。大量落物還會形成粉塵，影響車間的空氣質(zhì)量，污染生產(chǎn)環(huán)境，危害工人身體健康。
3 漿膜性能與漿紗落物
很顯然，
3．1 漿料配方
一般來說，增加淀粉類漿料的用量將使?jié){膜韌性下降，導(dǎo)致落物增多。聚丙烯酯類漿料有利于改善漿膜的韌性，提高對纖維的黏附性，有助于減少落物。PVA能夠同時(shí)提高漿膜的強(qiáng)度和韌性，因而對落物也有明顯的影響，但它的影響不能一概而論，要視具體情況而定。如果PVA用量過多，漿膜強(qiáng)度過大將成為主要矛盾，落物就多；反之，如果PVA的用量小，那么淀粉用量必然很大，漿膜比較脆硬，韌性不足，這時(shí)適當(dāng)增加PVA用量將有助于減少落物，特別是在合成纖維經(jīng)紗上漿、黏附力不足時(shí)更是如此。另外，在漿紗過程中使用一部分低聚合度PVA能使?jié){膜強(qiáng)度降低，漿膜完整性提高，漿紗毛羽減少，落物明顯減少。
3．2 漿料的極性
常溫下只有非極性和弱極性高聚物具有比較好的成膜能力。極性很高的高聚物分子問的作用力很大，而這種作用力阻礙了大分子鏈段的熱運(yùn)動，所以成膜性不好，漿膜的脆性強(qiáng)。如果黏附力較弱，落物往往較多，特別是對非極性的合成纖維經(jīng)紗，這種影響更大。
3．3 漿料的分子量
提高漿料的分子量，漿膜的力學(xué)強(qiáng)度增大，這顯然會使膠結(jié)層的強(qiáng)度提高，導(dǎo)致落物增多。其次，增大漿料的分子量，漿液黏度明顯增加，不利于漿液的浸透與被覆平衡。如果漿液的黏度過大，會造成表面上漿，落物就會大幅度增加。
3．4 漿料的結(jié)晶
3．5 漿膜的內(nèi)應(yīng)力
由于黏合作用的存在，漿膜在形成之后將被固接在紗體的表面，不能自由收縮。所以，當(dāng)水分繼續(xù)蒸發(fā)引起漿膜體積收縮時(shí)，漿膜在漿膜平面方向上的收縮必然會在纖維一漿膜界面上形成收縮內(nèi)應(yīng)力。此外，漿膜與纖維的彈性模量、熱膨脹系數(shù)一般是不同的，因而當(dāng)溫度變化或漿紗受力時(shí)也會產(chǎn)生內(nèi)應(yīng)力。
漿膜的內(nèi)應(yīng)力對于減少漿紗落漿是有害的。如果漿膜的韌性較差，那么漿膜的內(nèi)應(yīng)力越大，漿膜就越容易破碎，漿紗落物也就越多。
3．6 增塑劑及增韌劑
在漿料配方中加人增塑劑或增韌劑時(shí)，可以改善漿膜的韌性，降低漿膜的脆性，減少落物。另外，增塑劑的存在增大了漿料大分子之間的距離，降低了它們之間的相互作用，使內(nèi)聚力下降，漿膜強(qiáng)度降低，落物減少。
4 減少漿紗落物的工藝措施
4．1 合理確定漿料配方
首先要按照“相似相溶”原理來選擇主漿料，并根據(jù)具體情況選擇漿紗助劑。主漿料的選擇主要應(yīng)根據(jù)纖維種類、號數(shù)、經(jīng)紗結(jié)構(gòu)、織物組織和密度來確定，因?yàn)榘凑?ldquo;相似相溶”原理選擇漿料，顯然有助于提高漿料對纖維的黏附性能，增大漿膜與紗體的結(jié)合牢度，減少落物。
在確定漿料配方時(shí)，要考慮漿膜的強(qiáng)度和韌性對落物的影響。如果漿膜的強(qiáng)度過大，漿紗干分絞時(shí)就容易產(chǎn)生落物，使?jié){紗毛羽增加，耐磨性下降。反之，如果漿膜的強(qiáng)力和韌性過小，浸透漿不能有效地發(fā)揮漿料的黏合作用，就難以實(shí)現(xiàn)增強(qiáng)的目的。
4．2 掌握好漿液對經(jīng)紗的浸透與被覆平衡
漿液的浸透好，則漿膜附著的基礎(chǔ)就好，分紗時(shí)漿膜不易脫落，漿紗落物就少。反之，被覆上
5 結(jié)束語
漿紗落物所涉及的問題很多，影響因素較為復(fù)雜。在漿紗生產(chǎn)中，漿紗落物的控制要從多方面人手，在漿紗工藝與設(shè)備等方面，可采取以下措施來
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
