手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

特細號織物以其高貴典雅、滑爽柔軟等優良性能贏得了廣大消費者的青睞，在外貿市場上的需求量逐年增多，其較高的產品附加值使越來越多的織造企業加入到生產行列中。生產特細號織物的難點主要在漿紗工序，如何漿好紗是順利開發特細號織物的首要攻關任務。

1 特細號織物的生產難點分析
　　CJ 9．7 tex以下的特細號紗的共同特點是成紗直徑小、毛羽長、橫截面上的纖維根數少，因而纖維間的抱合力差，斷裂強力值低，特別是能承受的橫向剪切力更低。如CJ 9．7 tex紗的單紗斷裂強度為l9．8 cN／tex，平均強力為192 cN，強力弱值為148 cN；CJ 7．3 tex紗的單強為21．3 cN／tex，平均強力為155 cN，強力弱值為122 cN。
　　正是由于特細號紗本身的特點，決定了其漿紗的難度較大，我們在生產初期的摸索階段嘗試多加PVA一1799來提高漿紗質量，結果適得其反。表現為漿槽纏紗、濕分絞棒無法使用、干分絞區斷頭嚴重，造成大量的并、粘、絞及漿斑疵點，織機停臺率高，織機效率60％ 以下。
　　經過系統的分析研究，我們認為原配方漿液內聚力大、粘度大是漿紗效果差的主要原因，據此結論我們選擇粘度低、內聚力稍小的H一100低粘酯化淀粉漿料進行試驗。調整漿料配方后，漿軸質量明顯改觀，各項測試指標數據恢復正常，織造效率達到80％ ～90％(因品種而異)。

2 低粘漿料H-100的性能分析
　　近年來，變性淀粉漿料得到長足發展，低粘漿料的出現打破了傳統的思維習慣，也標志著漿紗技術進入了新的領域，同時“兩高一低”漿紗新工藝的推廣應用也對漿料的粘度指標提出了新的要求。為提高漿紗質量，我們對低粘變性淀粉漿料 H一100進行了試用，對H一100低粘酯化淀粉與 TJ一1氧化交聯復合變性淀粉、JFJ一Ⅱ磷酸酯變性淀粉兩種常用變性淀粉進行了對比(見表1)。

由上可知，粘度越大的漿料其斷裂強力越大，

3 低粘漿料H一100的應用
　　3．1 漿料配方與試用效果
　　為了驗證低粘漿料的使用效果，我們僅將原配方中的JFJ用H一100等量代換一部分，配方及試驗數據見表3。品種1為C 14．5／14．5 472／236 119．5府綢，品種2為C 14 5／14．5 523．5／283 119．5府綢，品種3為CJ 7．29／7．29 594／598 172．5防羽布。品種1、品種2為細號織物。
　　品種1原配方：PVA一1799 50 kg，PVA一205MB 20 kg，FZ一3 25 kg，XZW一1 12．5 kg，漿紗膏2．5 kg；新配方：PVA一1799 50 kg，JS一1 12．5 kg，FZ一3 25 kg．H一100 12．5 kg，XZW一1 12．5 kg，漿紗膏2．5。
　　品種2原配方：PVA一1799 50 kg，PVA一205MB 20kg ，FZ一3 25 kg，xZw一1 12．5 kg，漿紗膏2．5 kg；新配方：PVA一1799 50 kg，JS一1 12．5 kg，FZ一3 25 kg， H一100 12．5 kg，XZW一1 12．5 kg，漿紗膏2．5 kg。
　　品種3原配方：JFJ 37．5 kg，SLMO一96 3 kg；新配方：JFJ 25 kg，H一100 12．5 kg，SLMO一96 3 kg。配方中省略部分成分。

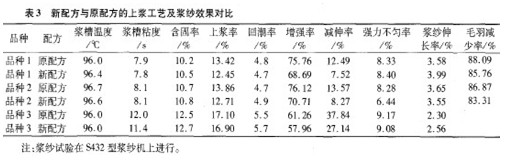

　　各品種新配方與原配方的上漿工藝及漿紗效果見表3。

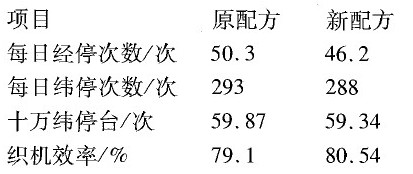

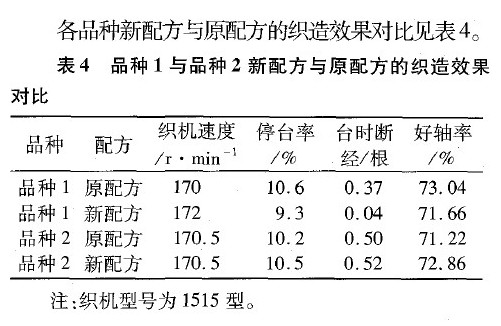

品種3在ZAX一190型織機上織造，新配方與原配方的織造

由上可知，使用H一100有利于降低漿液粘度、穩定漿軸質量、提高織機效率。

3．2 漿紗外觀

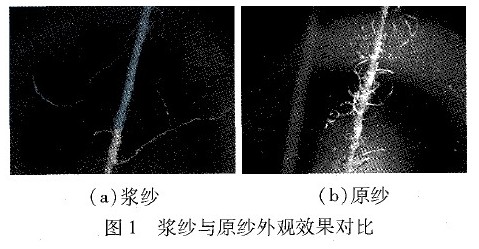

　　漿紗縱向照片見一圖1

由圖1可見，上漿后特細號紗的毛羽得到了很好的貼伏，毛羽的數量大大減少。

4 結束語
　　(1)對特細號織物上漿時宜使用粘度較小漿液內聚力較小的漿料，但要保證漿液混合后漿膜的耐磨性和毛羽貼伏性。

(2)低粘漿料H-100與其他淀粉類漿料混合使用性能良好，與中粘度的氧化淀粉漿料混合使用效果較好，有利于穩定漿軸質量。

(3)低粘漿料H-100可用于CJ8.3tex-CJ14.5tex的純棉織物上漿使用。
