前言
純滌綸織物以其柔軟、飄逸、滑爽、抗皺、色澤鮮艷和價廉物美等優(yōu)點風靡市場，產(chǎn)品主要出口到中東周邊地區(qū)、阿拉伯國家用于制織頭巾和披紗。我公司為適應市場的需求，在1511M．142型有梭織機上著力開發(fā)生產(chǎn)難度較大的純滌細號產(chǎn)品，重點加強漿紗工藝和漿料配方的研究，推廣應用兒聚酯漿料，從2004年至今共生產(chǎn)坯布230 萬in，產(chǎn)品質(zhì)量穩(wěn)步提高。主要產(chǎn)品有T 7．4／7．4 669．5／291．5 114．5直貢、T 5．9／4．9 433／220 1 14．3、T 7．4／7．4 314．5／220 1 14．5細布等。
1 漿紗工藝
1．1 技術難點
純滌綸細號產(chǎn)品紗號細，單紗強力低，纖維表面很光滑，漿液對紗線的粘附不牢，漿紗并絞多，毛羽難貼伏，紗線與綜、筘摩擦后會積聚成球。鄰紗易相互纏繞，造成布機開口不清，斷經(jīng)多，織機效率低，布面稀密路、邊撐疵點較多，織造難以正常生產(chǎn)。
1．2 漿料的選配
1．2．1 PVA的選用
PVA一1799漿料側基單一，結構規(guī)整，易結晶定型，漿膜強力大，造成在干分絞時漿膜完整性惡化，毛羽大量再生；PVA-0588為部分醇解PVA，醇解度為88％，聚合度為500，含有大量的醋酸根，其柔韌性增加，對純滌綸纖維粘附性好。搭配使用，能達到與純滌綸纖維既有良好的親合力，可確保漿膜的完整性和漿膜強力，又能使?jié){紗分紗容易，降低紗線并絞、斷頭及再生毛羽。
1．2．2 聚丙烯酸酯漿料的選用

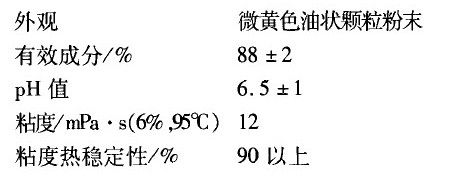

根據(jù)相似相容原理，聚丙烯酸酯有著比PVA 對滌綸更好的粘附性，因此，純滌紗上漿時聚丙烯酸酯漿料必不可少。在配方中，我們選用了兒聚酯漿料。兒聚酯漿料是用于制造滌綸單體的對二苯甲酸和乙二醇為原料，先在反應罐中，加熱熔融反應，使單體發(fā)生酯交換，然后再減壓蒸溜除去水等小分子，縮聚成高分子量的聚合物及水溶性漿料。其含有大量的酯基基團，對聚酯纖維有很好的粘附性，能夠進一步減少漿紗分
.jpg)
1．2．3 淀粉與助劑的選用
在配方中，加入適量的原淀粉和改性劑，用于進一步改善分紗性能，降低漿料成本；在助劑選擇上，為了使?jié){膜表面平滑、柔軟，減少靜電產(chǎn)生，選用了CD一52蠟片。
1．3 漿料配方

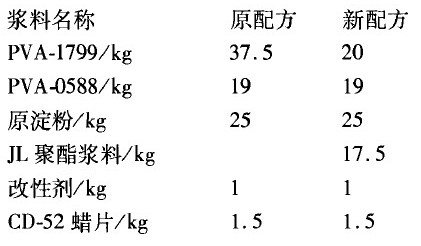

漿料配方如下：
.jpg)
調(diào)漿操作采用一步調(diào)漿法：
(1)加入清水50 cm，啟動高速攪拌器。
(2)按工藝配方重量加入PVA一1799、PVA一0588，攪拌10 min～20 min。
(3)按工藝配方重量加入兒聚酯漿料、原淀粉、改性劑、CD一52蠟片。
(4)升溫至60℃ ，用小汽燜煮20 rain～30min.
(5)再升溫至98℃ ，用小汽燜煮30 min～40min，定積、定粘后備用。
1．4 調(diào)漿及漿紗工藝

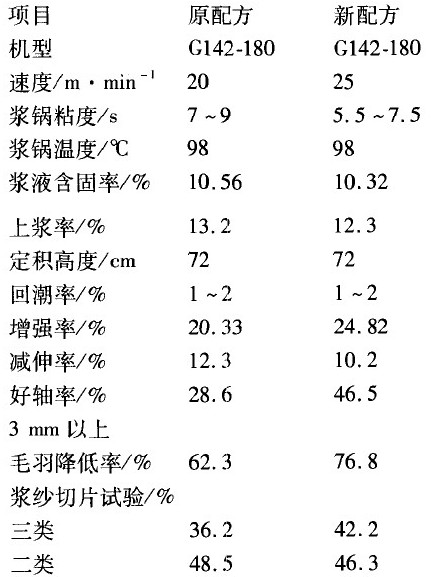

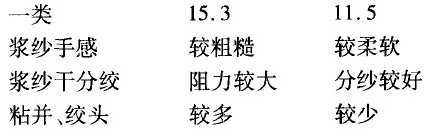

調(diào)漿及漿紗工藝參數(shù)對比如下：
.jpg)
.jpg)
漿紗工藝及操作要點是低粘、低速、重被覆、輕滲透、勤放絞線。
2 織造效果及成本分析
2．1 織造效果

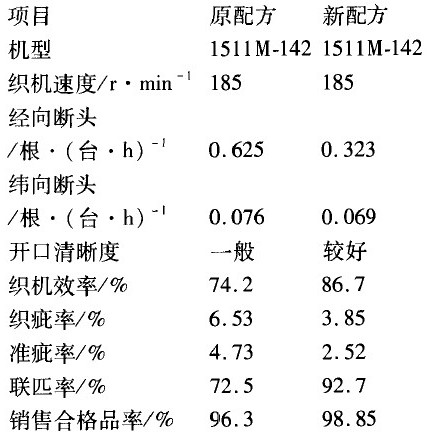

織造效果與產(chǎn)品質(zhì)量比較如下：
.jpg)
我公司使用JL聚酯漿料經(jīng)過從小量試漿到中量及批量推廣應用，新配方和原配方比較漿紗質(zhì)量和織造效果得到了較： 提高。
(1)漿紗的增強率和減伸率都得到改善。
(2)漿紗切片試驗顯示，新配方比原配方漿膜的完整性和滲透性更好
(3)使用兒聚酯漿料后，pVA一1799用量減少，漿膜強力適度降低，粘度穩(wěn)定，手感柔軟，漿紗干分絞容易，粘并、絞頭較少，好軸率提高，3 mm以上有害毛羽降低。
(4)織造開口清晰度得到改善，經(jīng)向斷頭下降，織機效率上升12．5個百分點，聯(lián)匹率、銷售合格品率明顯提高，產(chǎn)品質(zhì)量穩(wěn)步提升。
2．2 漿紗成本分析

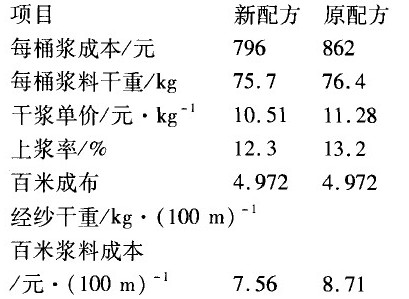

漿紗成本分析對比如下：
.jpg)
通過漿料成本對比可知，新配方比原配方百米減少1．15元(用漿效率按85％計算)。
3 結束語
(1)選擇部分醇解度PVA
參考文獻：
[1] 田培善．水溶性聚酯漿料的研制和應用[J]．棉紡織技術，2004，32(3)：l3一l6．
[2] 本德萍，郭曉玲．高比例含滌混紡紗漿料配方的優(yōu)化設計[J]．棉紡織技術，2003，3l(2)：4547．
[3] 張國輝，陸凱．滌棉混紡織物織前準備工藝設計要點[J]．棉紡織技術，2005，33(9)：55—57．
[4] 高選利．滌棉混紡防羽布的上漿實踐[J]．棉紡織技術，2003，3l(3)：49—50．
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
