過去人們用絲光紗線做成針織品,但此工藝非常昂貴。圓筒織物可直接進行絲光整理,但是此工序不能控制被整理織物的技術參數。燒堿、水和蒸汽的消耗也明顯高于現代平幅絲光整理工藝。具有平幅絲光整理功能的Ben2Di2 mensa設備在主要的針織物后整理廠中已經使用了20多年。隨著用戶要求的不斷提高, 貝寧格 (Benninger)公司決定進一步開發此功能。尤其注重提高織物質量均勻性和整個幅寬方向染色連貫性。
1 歷史
用240 g/kg燒堿處理棉的工藝稱為“絲光”, 它是1844 年由 JohnMercer發明的。現今,其他參數,如保留時間、溫度和織物張力等已與最初發明時大不相同。貝寧格在開發現代平幅絲光整理設備中起領導作用,做出了許多創新,成為后來競爭者競相模仿的對象。
坯布絲光處理的優勢在于可控制性更高以及在絲光階段就已儲存被整理織物的技術參數。結果,為了達到所要求的最終門幅,坯布絲光針織品要預縮處理。同時,坯布卷曲性降低了,隨后的工藝得到簡化。并且,坯布絲光處理在色澤方面能得到最好的結果。然而,坯布絲光整理也有潛在的風險,即絲光后可能出現織物邊緣增厚現象。為了減少這個風險,貝寧各開發的邊緣拉伸裝置起著重要作用。
為節省更多的加工步驟,紗線針織物(如環帶)可坯布絲光。視情況進行連續水洗以除去燒堿和針織機油。針織物可進行熱絲光和冷絲光整理。在熱絲光過程中, 燒堿可以很容易地滲透進針織物中,而冷絲光通常需另加潤濕劑。采用熱絲光可使反應時間減半或使設備產能提高。當處理色紗針織物時,可能發生色調改變或滲色的現象,這取決于所使用的染料。
因此,色紗針織物要使用冷絲光。
針織物的絲光整理在以下產品中起著特別重要的作用:
- 130 ～220 g/m2 用于Polo衫的100%純棉凸紋針織物;
- 130～190 g/m2 用于內衣和外套的100%純棉雙羅
2 設備排布

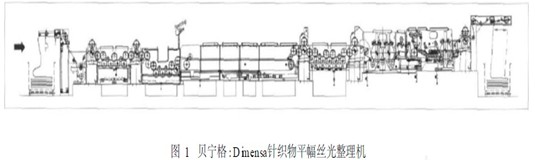

一組開幅絲光機由以下部件組成(圖1) :
.jpg)
- 帶有中心定位裝置的進布器,如有需要也可附帶矯正裝置;
- 有便于進行預縮處理的燒堿浸漬箱;
- 靜置區;
- 可進行錐形拉伸和平行拉伸的門幅拉伸區;
- 穩定區;
- 水洗以及中和區;
- 出布裝置。
由于在浸漬箱中浸漬,所以能夠全自動控制濃度和溫度。為了使剪裁損耗最小,織物剝邊顯得尤為重要。隨后的靜置區主要由導輥部分組成,傳送導輥將針織物在低張力下運送到拉伸區。傳送導輥的排布保證了織物邊緣不起卷。

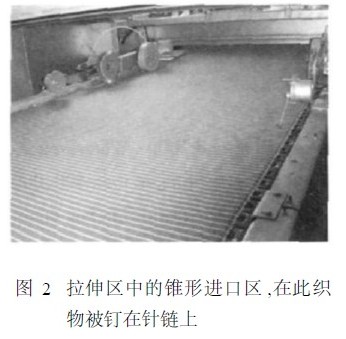

拉伸區是Ben2Dimensa 設備的心臟部分。在此,預先設定和儲存了被整理織物的門幅和重量參數。在剝邊器的幫助下,對針織物剝邊,并且通過超喂導輥將織物釘在垂直針鏈上(圖2) 。拉伸區由錐形區和平行區組成。在錐形區, 織物被拉伸,因此其門幅要超出最終的門幅。在平行區,通過噴熱的弱堿液來穩定織物尺寸。根據張力鏈條的速度,拉伸區入口可任意改變。當處理針織物時,為了獲得最大可能的尺寸穩定性和最小剩余收縮率,機器通常超喂運行。針織物可吸收高達30%的超喂。拉伸區也為糾正邊緣增厚提供了唯一一次機會。在絲光過程中,邊緣增厚是由于織物邊緣比在中間部分更易引發門幅收縮。這是因為用燒堿浸漬后棉纖維膨脹, 立即發生門幅收縮的結果。邊緣增厚改變了線圈結構, 引起色變 (通常變淺) 。在過去,考慮到這個原因更高剪裁損耗也是可以接受的,然而,如今此損耗量已大大降低。貝寧格已經開發了一種放在張力鏈上的專用邊緣拉伸器,邊緣出現的任何變厚都可被糾正,隨后再通過噴射稀燒堿來固定。這尤其影響到高度橫彈織物,如波
.jpg)
門幅拉伸區之后馬上跟著穩定區,穩定區可分為幾個單獨的箱體。循環泵確保了液體在箱體中不斷循環,在不同的箱體中液體流向設為逆流。流經穩定區的堿液中剩余燒堿濃度小于30 g/kg,殘余燒堿在Trikoflex轉鼓式水洗機中被除去。在絲光織物染色后緊接著直接在拉幅機上軟化。
Trikoflex反應和水洗裝置適合于必需的中和步驟。織物在設備前半部分折疊,噴灑循環的pH控制液,隨后在轉鼓式水洗機中清洗。
3 資源消耗數據
光澤度,未處理過的織物需在張力下同時絲光與預縮。在過去,用于 polo衫的凸紋針織物需兩次絲光, 紗線和面料都要進行絲光處理。如今, Ben2Dimensa 系統只需一次絲光就可以最佳光澤效果。
- 織物邊緣線圈增厚小于4% ,使得成衣過程中裁剪損耗低于5%。
- 350g/m2 法式波紋針織物邊緣增厚小于2% ,而不是以前的 10% (漂白織物Dimensa 絲光處理) 。
- 減少資源的消耗: 燒堿250 g/kg,水4 L /kg,蒸汽0. 4 kg/kg。

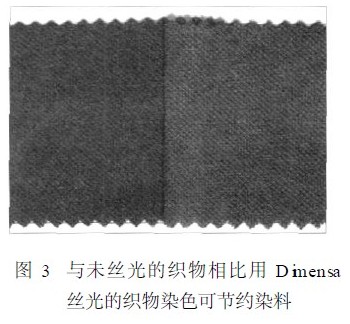

- 絲光處理后節約了40%的染料, 4%活性藍(Marine B lue)染料應用于單面、波紋和凸紋針織物冷軋堆染色(圖3) 。
.jpg)
- 與未絲光的織物達到相同的尺寸穩定性,用于100%純棉單面針織物和雙羅紋針織物的整理樹脂的用量減少一半。
- 提高剩余收縮量:與繩狀絲光相比,因為有Ben2Dimensa熱絲光(單面針織物)使得剩余收縮長度從6%變為3%。
- 不需要后水洗及其他色紗針織物所需要的額外處理工藝。后面只需拉幅整理,同時軟化、整理和干燥。
4 展望
盡管成本壓力不斷增加,針織品絲光工藝還是開始變得愈來愈重要。進行絲光整理,制造商不僅能夠在質量上取勝,而且即使使用越來越
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
