一、關于清除異纖的機構
1、在梳針式開棉羅拉附近，安裝了兩套顏色纖維監控器，PGB及CCD，帶有彩色條狀攝像機，其中PGB專門檢測紅、綠及藍色，每組具有1024個像素(見圖2-⑺)，這種彩色攝像機必須具備高靈敏度，功能完善精細。不論焦距、亮度、色彩濃度都誤差很小，而且檢測的靈敏度要保證沿整個棉流橫向及縱向的均勻一致。只有這樣，才能保證準確無誤的盡可能將被檢的異纖清除出來。
每組光電傳感器沿橫向排放200只左右或者更多。
2、 在機幅為1600mm時，全部像素為2048個，橫向間距為0.8mm，縱向間距為3.2mm。攝像機及光源體系見上圖2—⑻，裝在防塵箱內，梳針滾筒裝有罩殼見2—⑼，可方便拆除進行清潔觀測窗???????????

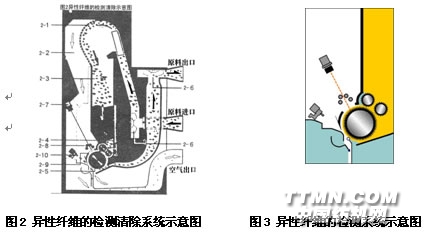

圖2中、2-⑴—排氣網眼。 2-⑵—回風箱。2-⑶—棉箱。 2-⑷—給棉羅拉。 2-⑸—梳針打手。 2-⑹—喂棉、給棉風機。2-⑺—電子數碼像機。2-⑻—高亮度光源? 2-⑼—除雜口? 2-⑽—高壓空氣噴嘴。2-⑾—回風管道。
二、異纖的清除的過程
1 異纖的清除是靠帶有壓縮空氣的氣流噴嘴沿機器橫向排放32個噴嘴，緊密的排放在梳針羅拉表面上(見圖2-⑽)，每次噴氣動作僅為mms級，因此壓縮空氣的耗氣量可忽略不計，而且每次噴氣動作僅為1-2g纖維，僅為有用纖維的0.1-0.2%，很少損失好的纖維。如果將噴氣動作改為吸氣動作，可能排除異纖的效果會更好，好纖維的損失率會更低。
2這種清除異纖的動作是與纖維束被分離的程度有關，檢測出異纖的動作有一定的間隔時間，異纖檢測的訊號經由電子計算機通知噴嘴，同步動作。將排出的異纖等雜物，經過濾器過濾，并配有凝棉箱，用于搜集被排出的異纖。
三、Securomat? SCFO是一種多功能的清除異纖系統的功能：
1、 應用排氣系統可完全清除灰塵及被檢測到的異纖。
2 、SC

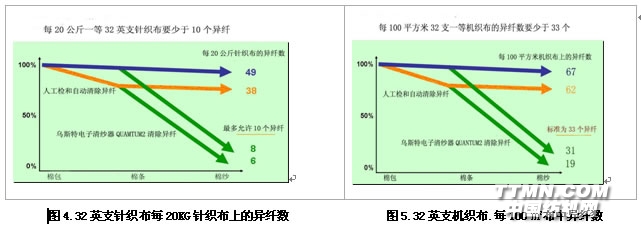

如圖4.圖5所示
