特呂茨施勒爾一金壇一西機清梳聯合機的配套與使用
1前言
我廠一萬錠技改項目設計主要產品為精梳針織和噴氣織造用紗，其工藝設備經反復調研和專家論證，于1995年初最后確定采用國產清梳聯設備，相應配套設備是引進精梳機、并條機(單道)和全自動絡筒機，粗紗機和細紗機選用了國產新機型。這是一套以國產設備為主的清梳聯生產線新配套模式，由江蘇金壇紡機廠和西北機器廠合作推出，兩家各提供了一條線的喂棉箱(每條線6臺，均為仿德國特呂茨施勒爾FBK533型棉箱)，間歇吸和濾塵系統的設計和安裝由我廠負責，流程中的往復抓棉機，原計劃采用國產FA006B型配套，后接受了西北機器廠轉讓的進口BDT01．9型抓棉機。整套清梳聯設備總投資僅相當于同規模引進設備價格的四分之一，如選用國產FA006B型(鄭機產)或者FA008型(金壇產)往復抓棉機，其使用功能相同，則投資更省。
由于這套清梳聯生產線的喂棉箱輸配管道采用了U形排列，當同時生產兩個品種時，如需要變更品種產量，可方便及時地通過調度梳棉機臺數來實現。這就為解決適應多品種、少批量生產創造了條件。
2工藝流程和主要工藝參數

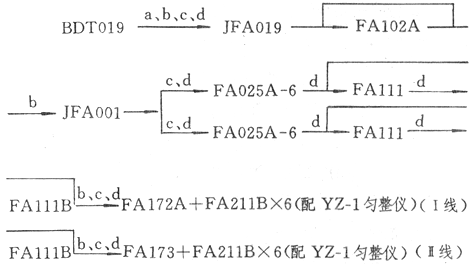

2．1工藝流程
流程中：
BDT019——自動往復式抓棉機
JFA019——多功能探除器
FA102A——單軸流開棉機
JFA001——氣動配棉器
FA025A——六倉混棉機(帶鼻形打手)
FA111——清棉機(梳針打手)
FA111B——清棉機(鋸齒滾筒)
FA172A——喂棉箱(金壇紡機廠提供)
FA173——喂棉箱(西北機器廠提供)
FA211B——梳棉機
<b——火星探頭
c——火星排除器
d——風機
濾塵系統：清棉濾塵利用原有仿羅瓦設備，改一級過濾為圓盤預分離器，梳棉間歇吸和濾塵采用復合濾塵器，用纖維分離器、風機配套。濾塵系統結構簡單、易維護、故障少、價格低，能夠滿足工藝和環保要求。清梳聯間歇吸程控系統設計由一臺PLC可編程序控制器分路控制。
2．2單機的主要工藝參數
BDT019：
抓棉打手速度1500r／min機臺往復速度
I線為12m／min(8臺梳棉機)
Ⅱ線為10．m／min(4臺梳棉機)
打手每次下降量I線2mm
Ⅱ線1mm
JFA019：
輸棉風機速度1600r／min
風機進口風速11．5m／s(實測)
風機進口風量2926m3／h(實測)
FAl02A：
打手速度700r／min
塵棒間隔距
(I～Ⅳ區)10mm、9mm、
8mm、7mm
打手～塵棒隔距20mm
FA025A：
棉倉壓力限值220Pa～280Pa
角釘簾速度60m／min
鼻形打手速度680r／min
風機速度1400r／min
主要隔距
角釘簾～均棉羅拉：30mm
角釘簾～剝棉羅拉6mm
除塵刀～除塵刀
(進～出)10mm、10mm、8mm、
8mm、8mm
除塵刀～打手
(進～出)3mm、12mm
FAlll：
梳針打手速度I線690r／min
Ⅱ線720r／min
風機速度I線l380r／min
Ⅱ線1340r／rain
除塵刀～除塵刀隔距
(進～出)10mm、10mm、8mm、
8mm、8mm
除塵刀～打手隔距
(進～出)2mm、4mm
FA111B：
鋸齒滾筒速度：I線60
Ⅱ線625r／min
風機速度I線1180r／rain
Ⅱ線1150r／min
除塵刀～除塵刀隔距
(進～出)8mm、8mm、6mm、
6mm、6mm
除塵刀～打手隔距
(進～出)2mm、4mm
FA172A、FA173：
給棉羅拉速度無級連續喂棉
變頻調速(FAl72A)
直流電機調速(FAl73)
開松輥速度580r／min(FAl72A)
450r／min(FAl73)
配棉風機風速15．5m／s(實測)
配棉風機風量2123m3／h(實測)
FA211B：
單產30kg／臺·h
生條定量23g／Sm
機后張力牽伸I線1．387
Ⅱ線1．623
刺輥速度890r／min
錫林速度350r／min
蓋板速度134mm／min
輸出速度110m／min
主要隔距
給棉板～刺輥0．43mm
刺輥～錫林0．18mm
蓋板～錫林0．23mm、0．18mm、0．18。mm、0．18mm、O．23mm
道夫～錫林0．13mm
3主要質量和技術指標測試
3．1生條和成紗質量
這里僅介紹我廠1997年3月份生產的CJ18tex生條和棉紗質量(清梳聯I線開8臺梳棉機)測試統計情況，其總體質量水平與1996年9月～11月連續三個月測試情況接近。
3．1．1生條重量不勻率

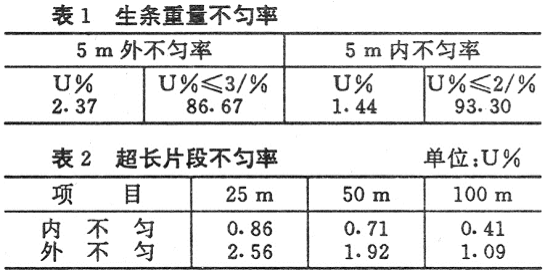

由于清梳聯流程中前后連續使用了三級勻整裝置，生條重量外不勻率(U％)基本上穩定．在3％以內，內不勻率穩定在2％以內。具體測試指標見表1、表2。

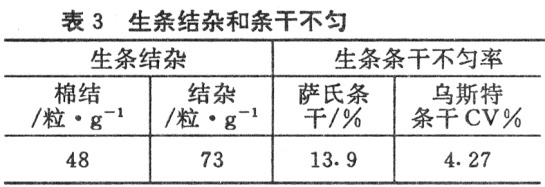

3．1．2生條結雜和條干不勻率(見表3)

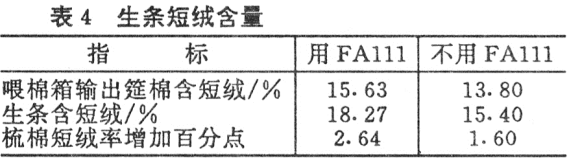

3．1．3生條短絨率
自清梳聯投產以來，測試生條16mm以下短絨含量大體在15．5％～18．5％之間，而梳棉機短絨增長幅度在四個百分點以內，這比預料的情況少。如流程跳過FAlll型清棉機(即不經過梳
3．1．4成紗質量測試
清梳聯精梳紡紗系統流程：清梳聯合機→PX2型精梳機系統(預并一條并卷準備工藝)→SH802E型并條機(短片段勻整，在線質量檢測)→FA423型粗紗機(進口SKF、搖架)→FA506S型細紗機(INA—V型牽伸，氣動加壓)→Autoconer-238型絡筒機。成紗質量見表5。
3．2主要技術指標測試
3．2．1落棉率和除雜效率

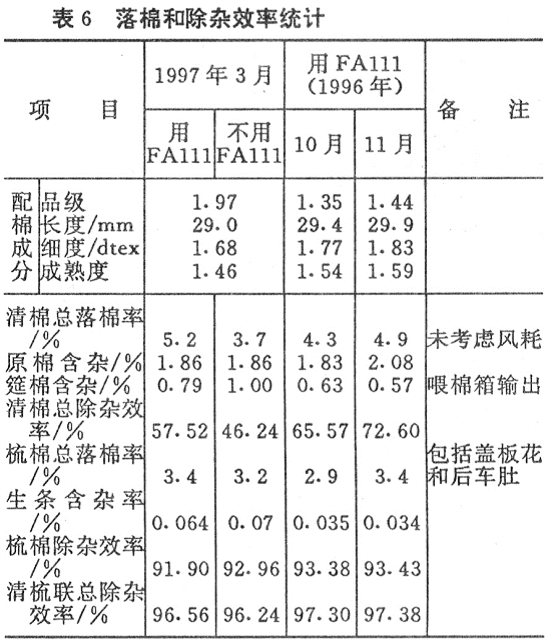

通過落棉試驗分析看出，當全流程運行時，開清棉除雜效率都達到55％以上，但落棉量偏大，當跳過FA1l1型清棉機時，落棉量和除雜效率均降低，而清梳聯總除雜效率仍保持在96％以上，這說明流程開松除雜效果良好，清棉與梳棉除雜有互補作用，反映在生條及成紗雜質都較少。如適當降低清棉總落棉量，而增加梳棉機落棉量(主要是蓋板花量)則更有利于改善生條質量。試驗情況見表6。

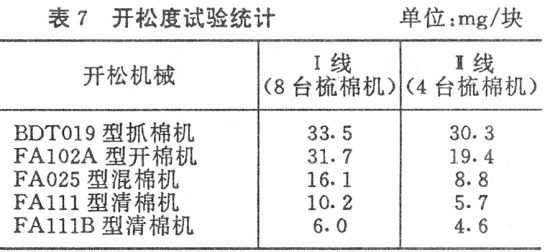

3．2．2開清棉機械開松度試驗(見表7)
注：采用“黑板格檢驗法”。
從表7試驗可以看出，由于往復抓棉機的精細抓棉，供給梳棉機的筵棉的開松度可達到5mg左右。測試數據還說明，開松度主要隨抓棉機產量和抓取精細程度不同有顯著變化，可見精細抓棉對開松、混合和除雜的關系確實很重要。
3．2．3喂棉箱輸出量差異試驗
為了控制同一時間內各喂棉箱輸出棉量差異，我們在梳棉機速度相同(即單產一致)情況下，同時停止梳棉機運轉，即可測得30s各喂棉箱輸出棉量，其差異分析可表明下棉箱儲棉量和氣壓波動情況。試驗結果見表8。
從表8可知，兩次試驗結果，輸出筵棉重量差異分別為4．22％和3．11％(國內經驗要求上棉箱落下率差異不超過5％)，其極差值分別為35g和2
3．2．4車問環境衛生指標檢測
我廠老車間技術改造前后的環境衛生指標均請國家有關監管部門作了檢測。其中清梳車間檢測數據見表9。改后車間粉塵濃度、噪聲及照度值均全面達到了國家規定標準。濾塵室操作區域空氣含塵濃度都小于3mg／m3，最少的為1mg／m3。
4清梳聯生產線的主要技術特點
我廠新配套模式國產清梳聯生產線除具備目前國產清梳聯設備的共同技術特征外，還具有以下諸特點：
(1)使用往復式抓棉機，配置兩條生產線共12臺梳棉機，可同時加工兩個不同配棉的品種。兩條線的喂棉箱輸配管道成U形連接，可按加工品種產量要求，靈活調度梳棉機配臺數。
(2)實現了全流程無凝棉器，節省投資和維修成本，減少棉纖維中絲束和棉結的形成。
(3)由于采用跟蹤連續無級喂棉裝置的優良控制性能，配棉風機前的清棉機運轉率基本保持100％。
另外，此套清梳聯生產18tex棉紗可供應1．5萬紗錠，實際總投資不足400萬元，投資費用在目前國產清梳聯中是較低的，如選用國產往復式抓棉機(FA006B型或FA008型)則投資更省。
5認識和體會
5．1國產清梳聯設備巳基本成熟，能夠滿足棉紡工藝設計不同配套流程的要求，可以替代進口。現在我們已深刻體會到清梳聯是生產優質高檔產品和實現棉紡技術裝備現代化必需的工藝設備，即使目前主要電控元器件暫時引進，使用國產清梳聯投資仍是十分經濟合算的，我們應對國產清梳聯設備的推廣應用充滿信心。
5．2采用清梳聯技術省工省料，環境改善，促進了安全生產，降低了工人勞動強度。我廠還成功地解決了在樓層廠房中，節省出增裝一套精梳機的面積來，且克服了棉卷上樓的諸多不便。為此，清梳聯生產線的投產特別受到工人和管理人員的歡迎。而且，我廠一套清梳聯生產兩個品種，在一定程度上適應了多品種、少
5．3清梳聯技術雖很重要，但也僅是紡紗系統中的一個環節，對產品質量而言，紡紗過程的各個環節都有其特定任務，都同樣重要，不可忽視。清梳聯設備的主要任務是承擔纖維單纖化梳理和制備結雜少、短絨少、比較均勻的棉條，而在其后，還必須有諸工序設備和工藝的良好配合。例如，采用先進的精梳機和并條機(帶勻整儀)才能進～步改善棉條的質量，這從我們的實踐中已能充分說明。
5．4企業進行技術改造，應注意從國情、廠情出發，工程設計方案既要技術先進，也必須認真考慮功能價值比和成本效應。市場經濟規律迫使工業生產的一切活動要以經濟效益為中心，以市場為導向，生產消費者歡迎的質優價廉的產品，技改工作切忌貪大求洋，盲目擴大投入，給企業增加沉重的債務包袱。
5．5清梳聯生產線運轉操作管理很重要。新設備自動化和機電一體化程度較高，故障少，維修工作量小，但對使用者的素質要求更高，企業除應配備熟練的機械、電氣維修人員外，還必須十分重視運轉操作和現場管理。建立健全嚴格定崗定責的以清潔、質量、安全操作和交接班為核心內容的規程和制度。比如，正確的開關車操作，各種顯示信號的正確及時處理，濾塵設備專人嚴格管理等都直接關系到設備正常運轉和產品質量。
5．6希望制造廠進一步提高國產紡機的制造質量，國產機總是在通道光滑、管道氣密性、電器元件可靠性以及軸承質量等方面存在問題，還希望國產梳棉機混合環勻整儀早日提供用戶使用。
5．7清梳聯生產線中的梳棉機產量高，為了保證生條質量，在工藝要求上，更應切實做好緊隔距、強分梳、好轉移。為此，在保證蓋板規格質量的基礎上，采用“機上磨蓋板”，努力取消“標準蓋板”工藝。錫林與道夫的隔距應嚴格達到0．10mm～0．13mm，以實現棉網的良好轉移。
5．8加強車間溫濕度管理，有利于穩定生條定量和勻整儀的正常工作。為此我廠在前紡車間
重慶萬縣市棉紡織廠鐘成周黃鶴蔣利貴
