美國Hollingsworth清梳聯性能與特點簡析
清梳聯合機的推廣應用是當代棉紡技術的發展趨勢，也是棉紡廠實現現代化的重要標志之一。它的采用縮短了紡紗工藝流程，有利于生條與成紗質量的提高，并可減輕勞動強度，改善生產環境，提高勞動生產率。當前隨著新型針布的推廣應用，梳棉機產量提高和使用化纖比重的增加，使清梳聯的推廣應用更為迫切需要。據報道，國外清梳聯在紡紗工序中使用面已達到50％以上；國內近幾年來也在加速推廣應用，并已列為“八五”期間四大重點攻關項目之一。我省近幾年來已有10家棉紡織廠先后從國外引進了先進的清梳聯設備，系瑞士立達公司與德國特呂茨施勒爾公司兩家生產。這兩種機型工藝技術先進、制造精度較高，故國內引進使用廠家較多，但機器價格昂貴，一般企業難以承受。在1992年北京國際紡機展覽會和1993年上海-舉辦的多國紡機展覽會上，美國Hollingsworth集團公司也展出了一套新型清梳聯設備。從參觀與交流中獲悉，由于它采用了Hollingsworth新型針布和新型除雜機構等專利技術，使從抓棉到梳棉的工藝流程更趨合理與成熟，能有效地提高除雜、除塵效果與成紗質量。同時由于工藝流程的縮短，與傳統開清棉設備比較，占地面積減少50％，電力節約54％，排雜風量消耗降低70％，采用該套設備對提高質量，降低消耗，節約用工均是有利。為了了解美國Hollingsworth清梳聯的性能與特點，筆者根據交流與提供的技術資料作如下剖析與探討。
1Hollingsworth清梳聯工藝流程組合與特點
Hollingsworth清梳聯設備是由兩公司配套生產，其中開清棉設備是由德國赫格特公司制造，梳棉機是由英國潑拉脫公司生產，這兩家都是歐洲著名的紡紗設備制造廠。全套新設計的清梳聯在1987年巴黎ITMA展覽會上正式展出，獲得好評。這套設備的最大特點是工藝流程短而開松除雜效率高。
(1)純棉產量400kg／h
自動抓棉機→交叉混棉機→雙軸流開棉機→主除雜機→儲棉箱→2000型梳棉機(配MC-S型喂棉箱)10～12臺
(2)純棉產量800kg／h

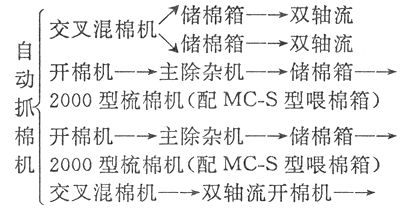

自動抓棉機→交叉混棉機
→儲棉箱→2000型梳棉機(配MC-S型喂棉箱)10～12臺
→儲棉箱→2000型梳棉機(配MC-S型喂棉箱)10～12臺
(3)A、B兩個品種，產量1200kg／h，其中A品種800kg／h，B品種產量400kg／h
主除雜機→儲棉箱→2000型梳棉機(配MC-S型喂棉箱)
這套設備的第二個特點是：當原棉含雜率變化時，只需適當調整各機工藝參數而不增加機臺，就可適應不同含雜原棉的處理要求。此外，該清梳聯機組既可適用環錠紡紗也可用于轉杯紡紗。據介紹，在美國用該機組生產的梳棉條由于其含雜與含微塵量少，且在梳棉機上裝有自調勻整裝置，能使梳棉條重量CV％控制在1％以下，故直接供轉杯紡紗用，省略了并條工序，這是該工藝流程機組的第三個特點。
2赫格特開清棉機的性能與特點

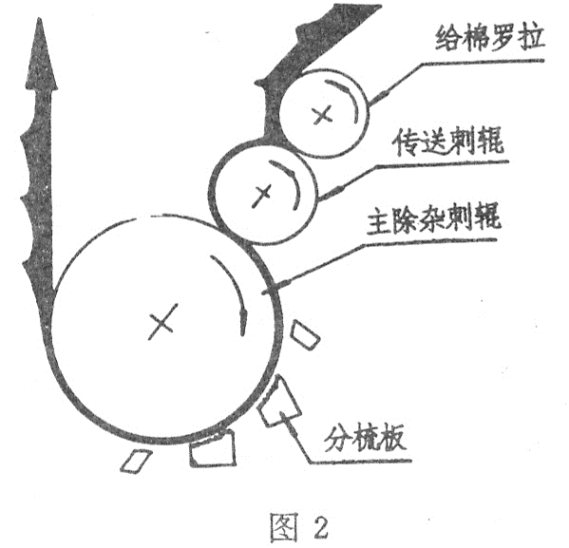

(1)赫格特新設計的開清棉機組是圍繞著一臺主除雜機(MACⅢ)開展的。該機設計是在Hollingsworth公司高度發展的針布技術基礎上采用梳棉刺輥除雜原理，在幾個核心部件上都采用了該公司的兩項針布專

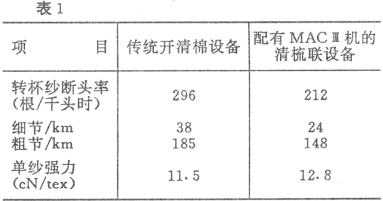

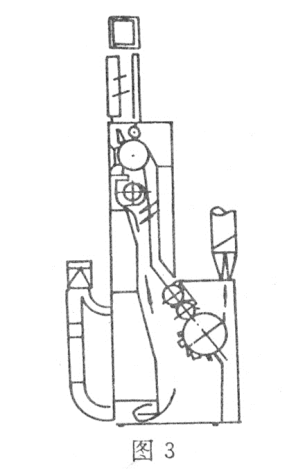

主除雜機是該機組的核心設備(見圖3)，其上半部是一個類似于梳棉機棉箱結構，其作用是保證棉簇形成均勻的棉片由給棉羅拉和給棉板送給除雜部件；下半部是除雜部件，由給棉羅拉、給棉板、傳送刺輥、主除雜刺輥、弧形分梳阪及除塵刀組成。棉簇通過給棉羅拉和給棉板后形成棉片，傳送刺輥將棉片中的纖維簇開松帶走并進行初步除雜，然后將棉簇傳送給比它轉速快的主除雜刺輥(前者1800r／min，后者為2400r／min)，主除塵刺輥與弧形分梳板及除塵刀配合，使纖維得到精細的開松和除雜。據介紹，主除塵機的單機除雜效率高達85％以上，同時因喂入棉片很薄且采用特殊針布，故對纖維的損傷遠低于傳統的清棉設備，這對減少成紗疵點提高強力均是有利的。從試驗資料介紹也證實了這點，日本一家公司紡33tex轉杯紗時，用傳統開清棉設備需配用五臺除雜裝置和一臺除塵設備，而用MACⅢ機的清梳設備只配兩臺除雜裝置(一臺雙軸流開棉機與一臺主除雜機)，試驗結果如表1。

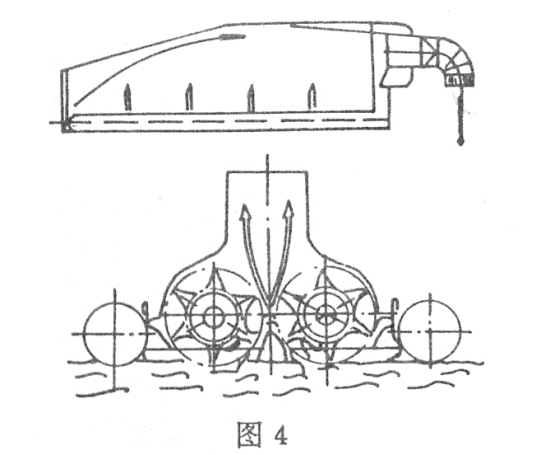

(2)自動抓棉機(0PTⅢ)是赫格特開清棉機組第一臺設備，系往復式抓棉機。工作時沿軌道直線往復行走，最大長度可達50m，棉包分別堆放在兩側，而兩側均可抓棉。抓棉機的工作寬度有1700、2300、3100mrn三種規格，產量分別為1000kg／h、1500kg／h、2000kg／h，抓取棉簇采用雙羅拉打手(見圖4)。抓棉臂升降高度誤差可在±0．1mm內調節，以使抓取的棉簇盡量小而使纖維得到更好的開松。OPTⅢ抓棉機還設有微型計算機控制，每

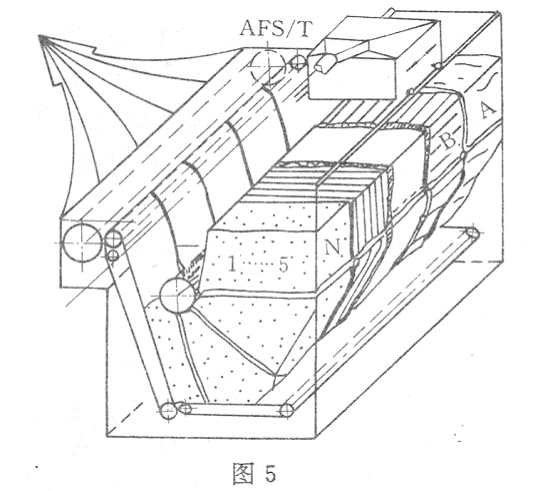

(3)交叉混棉機(LCBⅢ)是赫格特開清棉機組中一臺新型的混棉機械；其作用是將自動抓棉機抓取的棉簇在交叉混棉機上達到均勻混合的目的。其設計原理與多倉混棉機有不同之處。從抓棉機送出的棉簇直接送到位于交叉混棉機上部的安裝在小車上的空氣纖維分離器(AFS／T)中，然后落到交叉混棉機的棉箱中，抓棉機沿軌道的運動與混棉機上部的小車運動是自動協調同步運行的(見圖5)。棉花在棉箱中排列順序A、B……N與棉包的排列順序是一致的，棉箱中的棉簇由底部給棉簾和斜簾取出。從圖5可以看到，從棉箱取出的每一段棉花中，A、B……N種棉花所占的比例都是基本相同的。總之，交叉混棉機與自動抓棉機配合可以做到從1……5，A、B……N以及層與層之間三個不同的方向?qū)⒚藁ㄟM(jìn)行很有規律的混合。
4．雙軸流開棉機(WR／Z)連接在交叉混棉機之后，其作用是在棉簇進入主除雜機之前進行預除雜與除塵，并將棉簇中的大雜質除掉，該機構較簡單，改進較小，故不作詳細剖析。
3潑拉脫2000型梳棉機的特點剖析
英國潑拉脫公司生產梳棉機已有100多年的歷史。2000型梳棉機許多部位的改進也采用了Hollingsworth公司的專利技術，該機主要特點有以下幾點：
1．該機的錫林直徑為1270mm，寬1000mm，錫林與道夫均用鋼板制成，內各有6條筋，增強了筒體剛性，為針布包覆提供較好基礎。回轉蓋板共有106塊，其中42塊與錫林起分梳作用，回轉蓋板采用全面支撐，避免蓋板變形和鏈條伸長。
2．

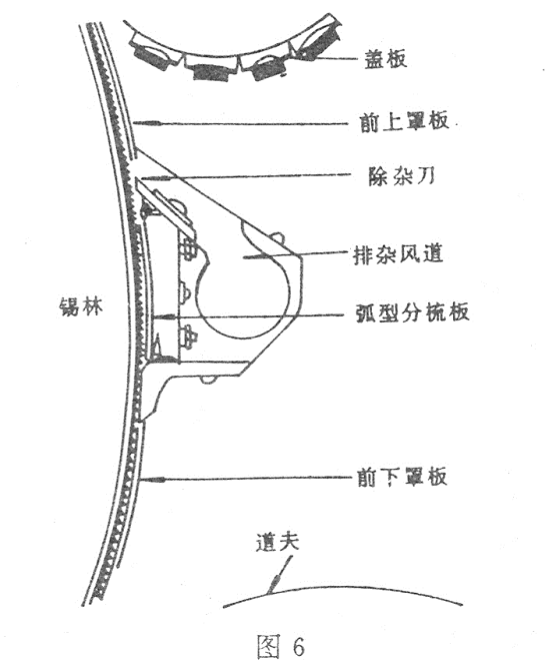

3．前區分梳除雜裝置(見圖6)安裝在蓋板和道夫之間，由弧形分梳板(專利)、除雜刀和排雜風道組成。其功能是去除細小雜質與微小塵粒、短絨及棉結，提高梳棉條質量，如用于轉杯紡紗可減少紡杯的清潔次數，提高成紗質量。
(4)后區分梳除雜裝置分別安裝在刺輥下部及刺輥與蓋板之間，二處均裝有弧形分梳板(專利)。前者能提高開松除雜功能；后者可提高分梳效果，為進入錫林與蓋板的主分梳區作好準備。

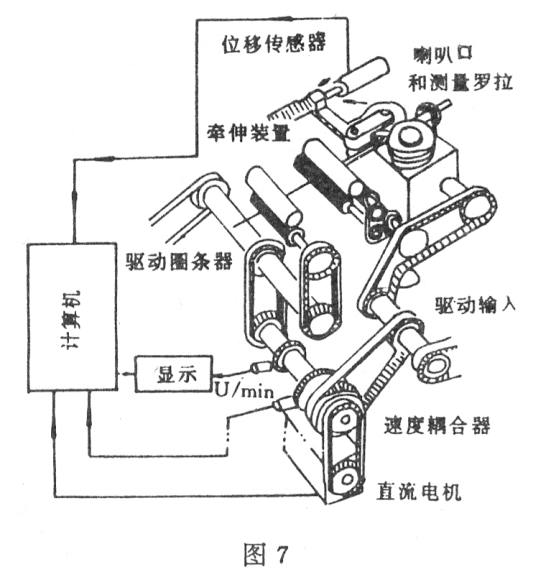

(5)自調勻整裝置(見圖7)安裝在棉網成條喇叭處，為開環式，具有一定特色。該機自調勻整裝置內有一個二上三下羅拉的1．5倍牽伸系統(見圖7)。當探測到棉條有問題時，計算機立即控制牽伸裝置按需要改變牽伸比對棉條進行修正。從控制到修正的反應速度為0．004s，經修正后的棉條重量CV％可控制在1％以內。同時由于棉網成條后要進行1．5倍牽伸，所以棉網可以做得厚些，減少了破網機會，這一牽伸成條還有利于清除一部分纖維彎鉤，提高伸直度。
(6)圈條機構與自調勻整裝置配合使用，以保證棉條進入條筒的過程中不產生意外牽伸。有手工換筒與自動換筒兩種方式。圈條機構中配有一個質量連續監控裝置來檢測進入條筒的棉條質量，該檢測裝置可與機上計算機或與車間的質量監測系統聯結，具有連續檢測與多機臺監控的功能。
(7)剝棉機構采用單羅拉剝棉，這是一套非常簡單而有效的剝棉裝置。該裝置安裝方便，使用安全，極少需要維修，可適用于高速和各種密度的棉網。前已提到采用羅拉式自調勻整裝置后棉網加厚，用單羅拉剝棉效果較好。
此外，該機還設有制動系統與集中除塵系統。由于錫林采用電子液壓剎車，可使錫林在4～5s內停轉達到安全目的。車肚用簾子輸送落棉，由后部排風道集中送到除塵系統。-以上系潑拉脫2000型梳棉機各個改進部位的性能與特點
浙江省紡織工業集團公司章友鶴
