第四節清棉工序
清棉機也稱精開棉機，是清梳聯流程中不可缺少的重要工序。清棉機的主要作用是將纖維束分解的更細小、更均勻(輸出纖維束的平均重量約0.5—1.5mg/個)，并除去纖維中的較大的雜質，將清潔、松散的棉絮喂給梳棉機，為梳棉機高速、高產創造良好的條件。
為保護纖維少受損傷，減少棉結和短絨的產生，鄭州紡織機械股份有限公司生產的清棉機打手周?chē)捎妙A(yù)分梳板、除塵刀和負壓吸口結構以梳代打，開松、除雜效果好。常用于清梳聯流程的清棉機主要有FA111系列單輥筒清棉機、JWF1124系列單輥筒清棉機、FA109系列三輥筒清棉機、FA112系列四輥筒清棉機等。
一、FA111系列單輥筒清棉機
FA111系列單輥筒清棉機又可分為FA111和FA111A兩個系列，每個系列均有1200mm和1600mm兩種機幅，故共有FA111—120型、FA111—160型、FA111A一120型和FA111A一160型等四個機型。其中，F(xiàn)A111—120型和FA111—160型的輥筒周?chē)O(shè)有預分梳板、除塵刀、連續吸口和落棉量調節板，一般用在紡較高含雜的純棉流程中作預清棉機或用在紡再生棉的流程中作主清棉機，也可在配棉含雜率較低的流程中作主清棉機用。FA111A一120型和FA111A一160型的輥筒周?chē)∠诉B續吸口、落棉量調節板和第二把除塵刀，但仍保留了第一把除塵刀和兩塊預分梳板，常在紡化學纖維的流程中作主清棉機用。
1.FA111系列單輥筒清棉機的主要特點
(1)給棉羅拉采用變頻減速電動機通過同步帶傳動，喂棉速度根據梳棉機用棉量的大小在連續喂棉裝置、PLC和變頻器的共同控制下在線自動調節。
(2)采用梳針輥筒變頻調速，對纖維損傷小。FA111—120型和FA111—160型的梳針輥筒周?chē)O(shè)有預分梳板、除
在清棉輥筒轉速和吸落棉風量、壓力不變時，通過機外手柄調節落棉量調節板的開口大小，能夠改變落棉率、落棉含雜率和除雜效率。當落棉量調節板的開口調大時，落棉量增大，落棉含雜率降低，除雜效率提高；當落棉量調節板的開口調小時，落棉量減小，落棉含雜率增大，除雜效率降低。
(3)梳針輥筒和下給棉羅拉之間的隔距可根據工藝需要進行調節，適紡纖維種類和長度較寬。
(4)電氣使用PLC控制和工業觸摸屏顯示技術，工作參數設定方便，顯示直觀。還有棉層過厚、輥筒轉速低于設定保護值、管道壓力低于沒定保護值時自動停車并顯示報警等多種安全保護功能。
(5)FA111系列單輥筒清棉機可與FA028系列多倉混棉配套使用，又可與TF2409系列中間喂棉箱和FA017系列混棉機配套使用，滿足不同需要。

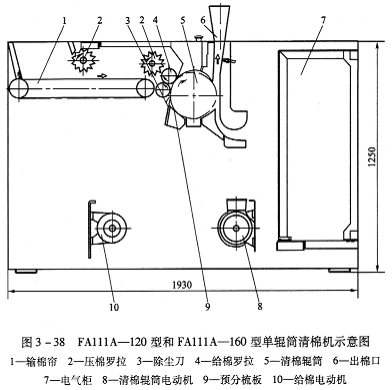

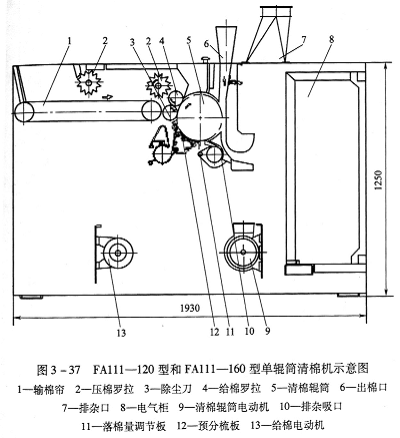

2.FA111系列單輥筒清棉機的主要結構FA111系列單輥筒清棉機主要由機架、給棉系統、清棉系統、排雜系統(FA111A一120型和FA111A一160型無排雜系統)、電氣控制系統和安全系統組成。FA111—120型和FA111—160型單輥筒清棉機的結構圖如圖3-37所示，F(xiàn)A111A一120型和FA111A一160型單輥筒清棉機的結構圖如圖3—38所示。
(1)機架：FA111系列單輥筒清棉機的機架由鋼板焊接而成的箱式墻板、撐擋和安全罩組成。
(2)給棉系統：FA111系列單輥筒清棉機的給棉系統由輸棉簾、壓棉羅拉和給棉羅拉組成，靠一只齒輪減速電動機拖動，根據前方機臺的要棉情況，由變頻器進行無級調速。
輸棉簾呈水平狀態，其上方裝有兩只壓棉羅拉，將后方設備送來的棉層進行初步壓緊后送入兩給棉
上給棉羅拉為溝槽羅拉，兩端軸承座處采用碟形彈簧加壓。下給棉羅拉為鋸齒羅拉，在保證對棉層有均勻握持力的同時，又使纖維具有可放性，減少對纖維的損傷。當喂入棉層過厚時，上給棉羅拉上移，觸及限位開關，停止給棉，以防止堵車。
(3)清棉系統：FA111系列單輥筒清棉機的清棉系統由梳針輥筒、除塵刀和預分梳板等組成。梳針輥筒由一只3.7kW的交流電動機單獨傳動，其轉速可根據工藝需要由變頻器進行無級調—節。清棉輥筒左側皮帶輪上，裝有測速盤，上方裝有接近開關，檢測混筒轉速，當機器內有異物或棉層過厚時，轉速下降，則會自動停車，以保證清棉輥筒不被軋壞。FA111—120型和FA111—160型單輥筒清棉機的梳針輥筒下方裝有兩把除塵刀、兩塊預分梳板，對原料進行精細開松、梳理、除雜。FA111A一120型和FA111A一160型單輥筒清棉機的梳針輥筒下方裝有一把除塵刀和兩塊預分梳板，對原料進行精細開松、梳理。
(4)排雜系統：FA111—120型和FA111—160型的排雜系統由吸塵管、調節板及排雜管等組成。在清棉輥筒的各除塵刀處均裝有吸塵管，并與機器兩側的排雜管相連。清棉系統分離的塵雜落在吸塵管內，被連續抽吸的氣流送至濾塵機組。在清棉輥筒的第二除塵刀處裝有調節板(圖3—39)，調節板可進行無級調節，以改變落棉量和口落棉含雜量。
(5)電氣控制系統：電氣控制系統由PLC、操作面板和其他電氣元件組成。
(6)安全系統：安全系統由梳針輥筒上方安全罩打開停車保護裝置、安全罩打開后安全銷卡死保護、棉層過厚保護、梳針輥筒低速保護、出棉和濾塵低壓保護等組成。
3.FA111系列單輥筒清棉機的主要技術規格(表3—11)
表3—11FA111系列單輥筒清棉機的主要技術規格
機型 |
PAlll-120 |
FA111A-120 |
FA111-160 |
FA111A-160 |
|
機幅 |
1200 |
1600 |
|||
產量(kg/h) |
600 |
800 |
|||
清棉 輥筒 |
形式 |
梳針(粗針形) |
|||
直徑 |
250 |
||||
轉速(r/min) |
最高1340(變頻調速) |
||||
上給棉 羅拉 |
形式 |
溝槽式 |
|||
直徑 |
81.4 |
||||
轉速(r/min) |
3.69～73.74 |
||||
下給棉 羅拉 |
形式 |
鋸齒式 |
|||
直徑 |
80 |
||||
轉速(r/min) |
3.75—75 |
||||
壓棉 羅拉 |
形式 |
星形 |
|||
直徑 |
125 |
||||
轉速(r/min) |
2—40 |
||||
輸棉簾速度(m/min) |
0.76—15.2 |
||||
出棉口 |
直徑 |
300 |
|||
風量(m3/h) |
3000±10% |
4000±10% |
|||
壓力(Pa) |
|
70 |
—230 |
||
排雜口 |
直徑 |
250 |
無 |
300 |
無 |
風量(m3/h) |
1800±10% |
無 |
2400±10% |
無 |
|
壓力(Pa) |
-410 |
無 |
-730 |
無 |
|
排雜量(kg/h) |
12 |
無 |
15 |
無 |
|
預分梳板(塊) |
2 |
||||
除塵刀(塊) |
2 |
1 |
2 |
1 |
|
排雜吸口(只) |
2 |
無 |
2 |
無 |
|
落棉量調節板(只) |
1 |
無 |
1 |
無 |
|
裝機功率 |
4.1 |
||||
外形尺寸 [長(m)×寬×高] |
1930×1864×1250 |
1930×2264×1250 |
|||
全機凈重 |
1.71 |
1.7 |
1.81 |
1.8 |
|
二、JWF1124系列單輥筒清棉機
JWF1124系列單輥筒清棉機又可分為JWF1124和JWF1124A兩個系列，每個系列均有1200mm和1600mm兩種機幅，故有JWF1124—120型、JWF1124—160型、JWFl24A一120型和JWF1124A一160型。其中，JWPll24—120型和JWF1124—160型單輥筒清棉機一般在紡長絨棉的流程中作主清棉機用。JWF1124A一120
1.JWF1124系列單輥筒清棉機的主要特點
(1)與PAlll系列單輥筒清棉機相同，給棉羅拉采用變頻減速電動機通過同步帶傳動，喂棉速度根據梳棉機用棉量的大小在連續喂棉裝置、PIC和變頻器的共同控制下在線自動調節。
(2)該機采用直徑400mm的梳針輥筒，JWF1124—120型和JWF1124—160型的輥筒周?chē)O(shè)有三塊預分梳板、三把除塵刀、三個連續吸口和兩塊落棉調節板，變消極式的除雜為積極式除雜，除雜、開松能力強，一般在紡純棉流程中作精開棉機用，尤其適用于紡長絨棉的流程中。
(3)梳針輥筒和下給棉羅拉或給棉板之間的隔距可根據工藝需要進行調節，適紡纖維種類和長度較寬。梳針輥筒采用變頻調速，工藝調整方便適應性強。當采用上下給棉羅拉形式時，好處是在保證對棉層有均勻握持力的同時，又使纖維具有可放性，減少對纖維的損傷；當采用上給棉羅拉和給棉板形式時，好處是能使棉層得到更有力的握持。
(4)與FA111系列單輥筒清棉機相同，電氣使用PLC控制和工業觸摸屏顯示技術，工作參數設定方便，顯示直觀。有棉層過厚、輥筒轉速低于設定保護值、管道壓力低于設定保護值時自動停車并顯示報警等多種安全保護功能。
(5)與FA111系列單輥筒清棉機相同，JWF1124系列單輥筒清棉機既可與FA028系列多倉混棉配套使用，又可與TF2409系列中間喂棉箱和FA017系列混棉機配套使用，滿足不同需要。

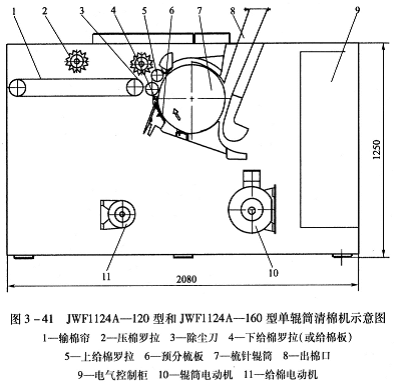

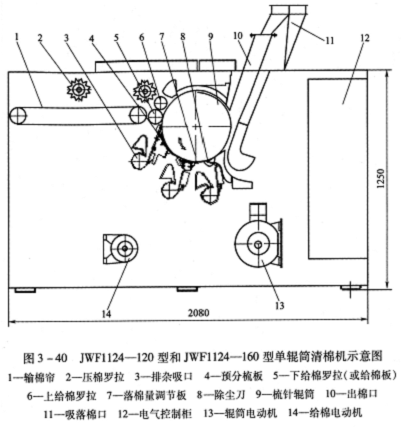

2.JWF1124系列單輥筒清棉機的主要結構本機由機架、給棉系統、清棉系統、排雜系統、電氣控制系統及安全系統組成(圖3—40、圖3—41)。
(1)機架：機架由鋼板焊接而成的箱式墻板、撐擋和安全罩等組成。
(2)給棉系統：給棉系統由輸棉簾、壓棉羅拉、上給棉羅拉和
輸棉簾呈水平狀態，其上方裝有兩只壓棉羅拉，將后方送來的棉層進行初步壓緊后送人上給棉羅拉與下給棉羅拉(或給棉板)之中。上給棉羅拉為溝槽羅拉，兩端軸承座處采用碟形彈簧加壓。當采用上下給棉羅拉形式時，好處是在保證對棉層有均勻握持力的同時，又使纖維具有可放性，減少對纖維的損傷；當采用上給棉羅拉和給棉板形式時，好處是能使棉層得到更有力的握持。當喂入棉層過厚時，上給棉羅拉上移，觸及限位開關，停止給棉，以防止堵車。
(3)清棉系統：JWF1124系列單輥筒清棉機的清棉系統由梳針輥筒及其所屬的預分梳板、除塵刀等組成。梳針輥筒由電動機單獨傳動，其轉速可根據工藝要求由交流變頻器調整。梳針輥筒上裝有測速裝置，當機器內有異物或棉層過厚時，轉速下降，并自動停車，以保證梳針輥筒不被軋壞。JWF1124—120型和JWF1124—160型單輥筒清棉機的梳針輥筒下方裝有三把除塵刀、三塊預分梳板，對原料進行精細開松、梳理、除雜。JWF1124A一120型和JWF1124A一160型單輥筒清棉機的梳針輥筒下方裝有一把除塵刀和三塊預分梳板，對原料進行精細開松、梳理。
(4)排雜系統：JWF1124—120型和JWF1124—160型單輥筒清棉機還設有由排雜吸管、落棉量調節板及排雜管組成的排雜系統。在梳針輥筒各除塵刀處，均裝有排雜吸管，并與機器兩側的排雜管相連。由清棉系統分離的塵雜落在排雜吸管內，即被連續抽吸的氣流排至濾塵設備。在第二、第三把除塵刀處各裝有一只落棉量調節板，在機外可進行無級調節，以改變落棉量和落棉含雜率，滿足不同的工藝和除雜要求。
(5)電氣控制系統：電氣控制系統由PLC、操作面板和其他電氣元件組成。
(6)安全系統：安全系統由梳針輥筒上方
3.JWF1124系列單輥筒清棉機的主要技術規格(表3—12)
表3—12JWF1124系列單輥筒清棉機的主要技術規格
機型 |
JWF1124—120和JWF1124—160 |
JWF1124A-120和JWF1124A-160 |
|||||||
形式 |
羅拉形式 |
給棉板形式 |
羅拉形式 |
給棉板形式 |
|||||
機幅 |
1200 |
1600 |
1200 |
1600 |
1200 |
1600 |
1200 |
1600 |
|
產量(kg/h) |
600 |
800 |
600 |
800 |
600 |
800 |
600 |
800 |
|
打手 |
形式 |
梳針 |
|||||||
直徑 |
400 |
||||||||
轉速(r/min) |
最高1000(可變頻調速) |
||||||||
上給棉 羅拉 |
形式 |
溝槽式 |
|||||||
直徑 |
80.5 |
||||||||
轉速(r/min) |
14—142(變頻在線調速) |
||||||||
下給棉 羅拉 |
形式 |
鋸齒式 |
無 |
鋸齒式 |
無 |
||||
直徑 |
80 |
無 |
80 |
無 |
轉速(r/min) |
14—142 (變頻在線調速) |
無 |
14-142(變頻在線調速) |
無 |
給棉板形式 |
無 |
鑄件 |
無 |
鑄件 |
|||||
壓棉 羅拉 |
形式 |
星型 |
|||||||
直徑 |
125 |
||||||||
轉速(r/min) |
7-76(變頻在線調速) |
||||||||
輸棉簾速度(m/min) |
2.9—29(變頻在線調節) |
||||||||
出棉口 |
直徑 |
300 |
|||||||
風量(m3/h) |
3000±300 |
4000±400 |
3000±300 |
4000±400 |
3000±300 |
4000±400 |
3000±300 |
4000±400 |
|
壓力(Pa) |
不小于-440 |
||||||||
排雜口 |
直徑 |
250 |
300 |
250 |
300 |
無 |
|||
風量(m3/h) |
2800-3000 |
3800-4000 |
2800-3000 |
3800-4000 |
無 |
||||
壓力(Pa |
620 |
1050 |
620 |
1050 |
無 |
||||
排雜量(kg/h) |
30 |
40 |
<40 |
無 |
|||||
裝機功率(kW) |
6.6 |
||||||||
外形尺寸(不包括出棉口) [長(mm)×寬×高] |
2080× 1864×1310 |
2080× 2264×1310 |
2080×1864×1310 |
2080×2264×1310 |
2080×1864×1310 |
2080×2264×1310 |
2080×1864×1310 |
2080×2264×1310 |
|
機器凈重 |
約1800 |
約2000 |
約1800 |
約2000 |
約1800 |
約2000 |
約1800 |
約2000 |
|
三、FA109系列三輥筒清棉機
FA109系列三輥筒清棉機適用于加工各種等級的原棉及棉、麻混紡等，對經過初步開松和混合的原棉進行精細開松，并除去其中的部分雜質，有FA109—120型、FA109—160型和FA109A一120型、FA109A一160型四種機型，現用戶使用較多的是FA109A一120型和FA109A一160型。
FA109—120型、FA109—160型和FA109A一120型、FA109A一160型的主要區別有兩點。
(1)給棉羅拉和輸棉簾的傳動不同。FA109—120型、FA109—160型采用鏈條傳動，并和FA028系列多倉混
(2)電氣控制柜位置不同。FA109—120型、1FA109—160型的電氣柜在該機的左右兩側，不利于散熱；FA109A-120型、FA109A-160型的電氣柜在該機的前部，利于散熱，維護修理方便。
1.FA109系列三輥筒清棉機的主要特點

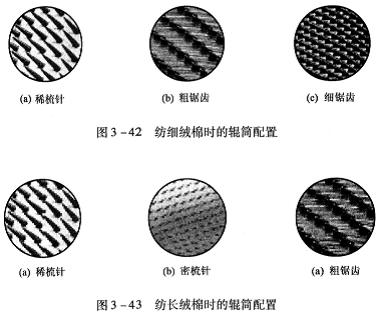

(1)FA109系列三輥筒清棉機的打手形式配置有兩種。紡細絨棉時，三個輥筒的配置依次為稀梳針[4針/(25.4mm)2]、粗鋸齒、細鋸齒(圖3—42)；紡長絨棉時，三個輥筒的配置依次為稀梳針[4針/(25.4mm)2]、密梳針[10針/(25.4mm)2]、粗鋸齒(圖3—43)。三個清棉輥筒的轉速均可變頻調節，速度和速比可根據工藝需要進行調節，滿足不同的要求。第一輥筒為彈性握持打擊，第二、第三輥筒為自由打擊，能夠逐步有效地處理開松度較低的原棉且對纖維損傷小。
(2)清棉輥筒處沒有預分梳板、除塵刀、連續吸口和落棉調節板，變消極式的除雜為積極式除雜，除雜、開松能力強，一般在紡純棉流程中作精開棉機用。可根據所紡原料和工藝除雜要求的不同，調節落棉口的大小，以控制落棉量和落棉含雜率。該機具有較高的除雜效率，對帶纖維籽屑一類的雜質也能夠去除，減輕了梳棉機的工作壓力，為梳棉機高產創造了條件。
(3)與FA111系列和JWF1124系列單輥筒清棉機一樣，通過一組輸棉簾子直接將FA028系列多倉混棉機輸出的棉筵喂給FA109系列三輥筒清棉機的給棉羅拉。給棉速度由交流變頻無級調節，兩機速度始終保持同步，水平簾子混棉，雙簾夾持喂入實現了比例均勻混棉的工藝要求，保證喂入清棉機的棉筵能夠達到極高的均勻度
(4)梳針輥筒和下給棉羅拉之間的隔距可根據工藝需要進行調節，適紡纖維種類和長度較寬。
(5)與FA111系列和JWF1124系列單輥筒清棉機相同，電氣使用PLC控制和工業觸摸屏顯示技術，工作參數設定方便，顯示直觀。有棉層過厚、輥筒轉速低于設定保護值、管道壓力低于設定保護值時自動停車并顯示報警等多種安全保護功能。
(6)與FA111系列和JWF1124系列單輥筒清棉機相同，可與FA028系列多倉混棉配套使用，又可與TF2409系列中間喂棉箱和FA017系列混棉機配套使用，滿足不同需要。

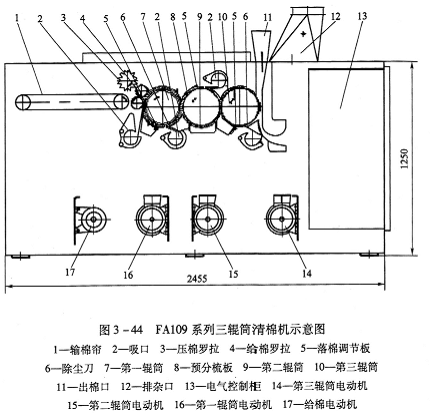

2.FA109系列三輥筒清棉機的主要結構本機主要由機架、給棉系統、清棉系統、排雜系統和電氣控制系統組成，主要結構見圖3—44。
(1)機架：機架由鋼板焊接而成的箱式墻板、撐擋和安全罩等組成。
(2)給棉系統：給棉系統由輸棉簾、壓棉羅拉、上給棉羅拉和下給棉羅拉組成，并由一個齒輪減速電動機傳動，根據前方要棉情況，由交流變頻器進行無級調速。
輸棉簾呈水平狀態，其上方裝有兩只壓棉羅拉，將后方送來的棉層進行初步壓緊后送人上給棉羅拉與下給棉羅拉之中。
上給棉羅拉為溝槽羅拉，兩端軸承座處采用碟形彈簧加壓。下給棉羅拉為鋸齒羅拉，在保證對棉層有均勻握持力的同時，又使纖維具有可放性，減少對纖維的損傷。當喂入棉層過厚時，上給棉羅拉上移，觸及限位開關，停止給棉，以防止堵車。
(3)清棉系統：清棉系統由三只直徑相同而形式各異的輥筒及其附屬的除塵刀和分梳板組成。三只清棉輥筒分別由三只交流異步電動機單獨傳動，其轉速以1.7：1的比例遞增，并可根據工藝需要，由變頻器進行無級調節，以利于纖維的開松和轉移。
第一清棉輥筒為角釘輥筒，裝有兩把除塵刀，兩把除塵刀之間裝有兩組分梳板。
第二清棉輥筒為粗
第三清棉輥筒為細鋸齒輥筒，裝有一把除塵刀。
(4)排雜系統：排雜系統由吸塵管、調節板及排雜管組成。在清棉輥筒的各除塵刀處，均裝有吸塵管，并與機器兩側的排雜管相連。清棉系統分離的塵雜落在吸塵管內，即被連續抽吸的氣流抽至濾塵設備。在第一清棉輥筒的第二除塵刀和第二、第三清棉輥筒的除塵刀處均裝有調節板，可進行無級調節，以改變落棉量和落棉含雜量。
(5)電氣控制系統：電氣控制系統由PLC、操作面板和其他電氣元件組成。
(6)安全系統：安全系統由梳針輥筒上方安全罩打開停車保護裝置、安全罩打開后安全銷卡死保護、棉層過厚保護、梳針輥筒低速保護、出棉和濾塵低壓保護等組成。
3.FA109系列三輥筒清棉機的主要技術規格(表3—13)
表3—13FA109系列三輥筒清棉機的主要技術規格
機型 |
FA109—120 |
FA109—160 |
FA109A-12O |
FA109A-160 |
||
機幅 |
1200 |
1600 |
1600 |
1600 |
||
最高產量(kg/h) |
450 |
570 |
600 |
800 |
||
第一 輥筒 |
形式 |
梳針 |
||||
直徑 |
250 |
|||||
最高轉速(r/min) |
1196(變頻調節) |
|||||
第二 輥筒 |
形式 |
粗鋸齒 |
||||
直徑 |
250 |
|||||
最高轉速(r/min) |
2105(變頻調節) |
|||||
第三 輥筒 |
形式 |
細鋸齒 |
||||
直徑 |
250 |
|||||
最高轉速(r/min) |
3416(變頻調節) |
|||||
上給棉 羅拉 |
形式 |
溝槽式 |
||||
直徑 |
80.5 |
|||||
最高轉速(r/min) |
14—142(變頻在線自動調節) |
|||||
下給棉 羅拉 |
形式 |
鋸齒式 |
||||
直徑 |
80 |
|||||
最高轉速(r/min) |
14～143(變頻在線自動調節) |
|||||
壓棉 羅拉 |
形式 |
星形 |
||||
直徑 |
125 |
|||||
最高轉速(r/min) |
7—76(變頻在線自動調節3 |
|||||
輸棉簾速度(m/min) |
1.6—16(變頻在線自動調節) |
2.9—29(變擷在線自動調節) |
||||
出棉口 |
直徑 |
300 |
||||
風量(m3/h) |
3000±10% |
4000±10% |
3000±10% |
4000±10% |
||
壓力(Pa) |
-370 |
—440 |
—370 |
—440 |
||
排雜口 |
直徑 |
250 |
300 |
250 |
300 |
|
風量(m3/h) |
3400±10% |
4400±10% |
3400+10% |
4400+10% |
||
壓力(Pa) |
一620 |
—1050 |
—490 |
—840 |
||
排雜量(kg/h) |
20 |
25 |
30 |
40 |
||
裝機功率(kW) |
12.2 |
|||||
外形尺寸(不包括出棉口) [長(mm)×寬×高] |
2455×1864× 1250 |
2455×2264×1250 |
2455×1864×1250 |
2455×2264×1250 |
||
機器凈重 |
約2450 |
約2650 |
約2450 |
約2650 |
||
四、FA112系列四輥筒清棉機
FA112系列四輥筒清棉機適用于加工各種等級的原棉及棉、麻混紡等，對經過初步開松和混合的原棉進行精細開松，并除去其中的部分雜質。該系列有PAll2—120型、PAll2—160型兩種，除雜效率高，但對纖維的損傷也較大，推薦在配棉含雜率高(配棉含雜率≥5%)或廢
棉處理的流程中使用。
1、FA112系列四輥筒清棉機的主要特點
(1)四個輥筒依次為梳針[4針/(25.4mm)2]、粗鋸齒
(2)打手處設有預分梳板、除塵刀、連續吸口和落棉調節板，變消極式的除雜為積極式除雜，除雜、開松能力強，一般在紡純棉或廢棉處理的流程中使用。可根據所紡原料和工藝除雜要求的不同，調節落棉口的大小，以控制落棉量和落棉含雜率。該機具有極高的除雜效率，該機對帶纖維籽屑一類的雜質也能夠去除。

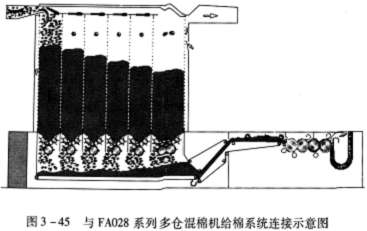

(3)與FA111系列、JWF1124系列、FA109A系列一樣，通過一組輸棉簾子直接將FA028系列多住混棉機輸出的棉筵喂給FA112系列四輥筒清棉機的給棉羅拉(圖3—45)。給棉速度由交流變頻無級調節，兩機速度始終保持同步，水平簾子混棉，雙簾夾持喂入實現了比例均勻混棉的工藝要求，保證喂入清棉機的棉筵能夠達到極高的均勻度。采用此種連接方式可節省一臺凝棉器或輸棉風機，使開清棉流程更簡單，減少了設備占地面積和功率消耗。
(4)梳針輥筒和下給棉羅拉之間的隔距可根據工藝需要進行調節，適紡纖維種類和長度較寬。
(5)與FA111系列、JWFll224系列、FA109A系列相同，電氣使用PLC控制和工業觸摸屏顯示技術，工作參數設定方便，顯示直觀。有棉層過厚、輥筒轉速低于設定保護值、管道壓力低于設定保護值時自動停車并顯示報警等多種安全保護功能。
(6)與FA111系列、JWF1124系列、FA109A系列相同，既可與FA028系列多倉混棉機配套使用，又可與TF2409系列中間喂棉箱和FA017系列混棉機配套使用，滿足不同需要。
2.FA112系列四輥筒清棉機的主要結構

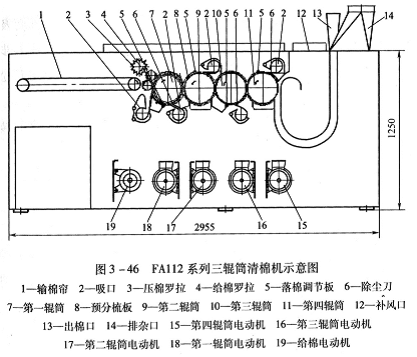

本機主要由機架、給棉系統、清棉系統、排雜系統和電氣控制系統組成。主要結構見圖3-46。
(1)機架：機架
