第三節混棉工序
混棉工序是清梳聯工藝必不可少的中間環節，混棉效果的好壞，不但影響后續工序的開松、除雜，還直接影響到生條質量的優劣，影響成紗質量?；烀薰ば虻闹饕饔檬菍㈤_棉機開松、除雜后的較小纖維束進行充分混合并為整個流程的供棉穩定起到至關重要的作用，在抓棉機換包或出現故障時向后部機臺供棉，避免出現停車影響產量。鄭州紡織機械股份有限公司用于清梳聯流程的混棉機有利用橫鋪直取工藝的FA017系列棉箱式預混棉機和FA022系列、FA028系列多倉混棉機兩種模式，F(xiàn)A017系列棉箱式預混棉機的棉倉容量小，混合不充分，常用于對混合要求不太嚴格的流程中，如在紡化學纖維的清梳聯流程中使用，也可在多倉混棉機的前面作預混棉機用；FA022系列、FA028系列多倉混棉機的棉倉容量大，混合效果好，常用于對混合要求嚴格的流程中，如在紡純棉低特、特低特紗的清梳聯流程中使用。
一、FA017系列預混棉機
FA017系列預混棉機適用于加工各種等級的原棉及棉型化學纖維的開松、混合，并除去部分雜質，有FA017型、FA017A型和FA017B型等三種機型，每種機型均有1200mm和1600mm兩種機幅。
1.FA017系列預混棉機的主要特點

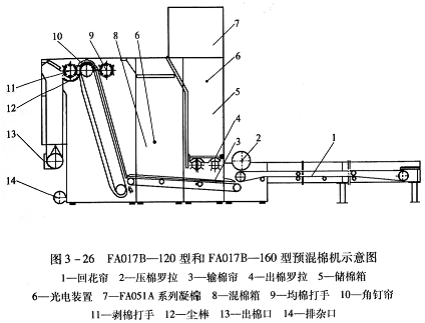

(1)FA017—120型和FA017—160型與FA051A系列凝棉器配套使用，利用凝棉器進行喂棉(圖3—21)；FA017A一120型和：FA017A～160型有加長混棉簾子，采用手動喂棉方式(圖3—22)；FA017B～120型和FA017B-160型既可與FA051A系列凝棉器配套使用，利用凝棉器進行喂棉，又具有加長混棉簾子，也可采用手動喂棉方式（圖3—23)。
(2)17A017系列預混棉機既可單獨使用，即通過輸棉管道與后部機臺連接；也可與FAl08E系列鋸齒輥筒清棉機、FAl0
(3)FA017系列預混棉機剝棉打手的下方設有塵棒裝置，采用扁鋼彈性塵棒，塵棒間隔距用螺釘機外調節，剝棉打手與塵棒間隔距也可調節，其隔距大小視原棉含雜情況和工藝要求而定。角釘簾與均棉打手的結合增強纖維的混合，保證細小纖維束喂入。使用角釘打手開松，增強開松能力，減少纖維損傷。
(4)FA017系列預混棉機采用鋼板焊接機架，鋼性好長期使用不變形。
2.FA017系列預混棉機的主要結構

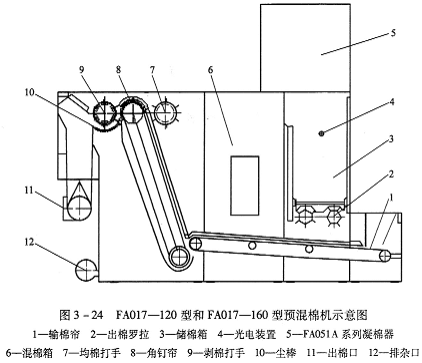

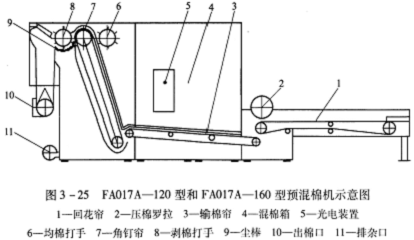

FA017系列預混棉機由機架、剝棉打手、均棉打手、塵棒裝置(選裝)、角釘簾、輸棉簾、回花簾等組成。FA017—120型和FA017—160型預混棉機的結構如圖3—24所示；FA017A—120型和FA017A一160型預混棉機的結構如圖3—25所示；FA017B一120型和FA017B一160型預混棉機的結構如圖3—26所示。
(1)機架：機架采用鋼板框架組成，結構簡單，并采用安全罩門，維修保養方便。
(2)剝棉打手和均棉打手：剝棉打手和均棉打手均采用六排角釘交錯排列結構，直徑為380mm，角釘與壓板由螺母緊固，并用螺釘將壓板固定在法蘭盤的凹槽內，使壓板與罩板在一個圓弧面上，壓板上每排角釘橫向釘距為30mm?？筛鶕?jù)產量需要調節均棉打手與角釘簾之間的隔距，當隔距大時，角釘簾上的大塊纖維被均棉打手打回混棉箱，產量高；當隔距小時，角釘簾上的較大塊纖維被均棉打手打回混棉箱，產量低。
(3)塵棒裝置(選裝)：紡純棉時在剝棉打手的下方設有扁鋼彈性塵格裝置，塵棒間隔距用螺釘機外調節，打手與塵棒間隔距也可調節，其間隔值大小視原棉含雜
(4)角釘簾：角釘簾位于輸棉簾前方，由角釘簾木條、角釘、帆布簾子組成，角釘植在角釘簾木條上，向上傾斜40°，角釘縱向排列間距為50mm，橫向排列間距為30mm。角釘簾將抓取的纖維送到剝棉打手，由剝棉打手將纖維剝離角釘簾，可根據產量高低調節角釘簾速度。
(5)輸棉簾：輸棉簾位于機器下方，由輸棉簾木條、帆布簾子組成，輸棉簾由一只減速電動機傳動，將輸棉簾上的纖維送往角釘簾，輸棉簾速度可視產量及工藝要求進行調節。
(6)回花簾：FA017A—120型、FA017A-160型、FA017B-120型和FA017B—160型預混棉機還設有回花簾，位于機器的后部，由橡膠簾子和壓棉輥組成，用于人工喂棉。
3.FA017系列預混棉機的主要技術規格(表3—7)
表3—7FA017系列預混棉機的主要技術規格(表3—7)
機型 |
FA017-120 |
FA017-160 |
FA017A-120 |
FA017A-160 |
FA017B-120 |
FA017B-160 |
|
機幅 |
1200 |
1600 |
1200 |
1600 |
1200 |
1600 |
|
喂棉方式 |
凝棉器喂入 |
人工喂入 |
人工或凝棉器喂入 |
||||
產量(kg/h) |
800 |
1000 |
800 |
1000 |
800 |
1000 |
|
剝棉打手 |
形式 |
六排角釘結構 |
|||||
直徑 |
380 |
||||||
轉速(r/min) |
430 |
||||||
均棉打手 |
形式 |
六排角釘結構 |
|||||
直徑 |
380 |
||||||
轉速(r/min) |
270 |
||||||
喂棉羅拉 |
形式 |
六塊翼片結構 |
|||||
直徑 |
250 |
||||||
轉速(r/min) |
2.1、2.6、3 |
||||||
簾子速度 (m/min) |
角釘簾 |
70、80、100(或變頻控制) |
|||||
輸棉簾 |
2、2.3、2.7 |
||||||
回花簾 |
1.3、1.6、1.9 |
||||||
剝棉打手與角釘簾間格距 |
0.5—2 |
||||||
均棉打手與角釘簾間格距 |
20—60 |
||||||
裝機功率(kW) |
2.7 |
2.7 |
2.7 |
2.7 |
注① |
||
外形尺寸 [長(mm)×寬×高] |
4254×1764×2300 |
4254×2164×2300 |
6500×1764×2300 |
6500×1764×2300 |
注② |
||
全機凈重 |
約3500 |
約4000 |
約3800 |
約4300 |
注③ |
||
注①配2.2m長回花簾時，裝機功率3.1kW；配5m長回
②FA017B一120型預混棉機配2.2m長回花簾時，外形尺寸為6620mm×l770mm×3000mm；配5m長回花簾時，外形尺寸為9420mm×l770mm×3000mm。FA017B-160型預混棉機配2.2m長回花簾時，外形尺寸為6620mm×2170mm×3000mm；配5m長回花簾時，外形尺寸為9420mm×2170mm×3000mm。
③FA017B一120型預混棉機配2.2m長回花簾時，全機凈重約4500kg；配5m長回花簾時，全機凈重約4800kg。FA017B一160型預混棉機配2.2m長回花簾時，全機凈重約5000kg；配5m長回花簾時，全機凈重約5300kg。
二、FA022系列多倉混棉機
FA022系列多倉混棉機適用于經初步開松的各種等級的原棉、棉型化學纖維和76mm以下的中長纖維的混合。原料由輸棉風機抽吸進入本機，通過機器上部的配棉活門將原料逐倉喂入棉箱內，機器下方各倉給棉羅拉將不同時間喂入的纖維同時輸出，不同時段喂入的纖維在混棉道內隨前方機臺凝棉器抽吸在輸送過程中進行充分混合。FA022系列多倉混棉機有6倉、8倉、10倉等三種機型，即FA022-6型、FA022-8型、FA022—10型多倉混棉機，可以根據產量和混合效果要求進行選擇。
1、FA022系列多倉混棉機的主要特點
(1)FA022系列多倉混棉機采用“逐倉喂入、同時輸出”的混棉原理，利用時間差進行混棉，即原料由風機喂入本機后，首先進入第一倉，隨著倉內棉量的增加，倉頂?shù)耐笟饪讜?huì)逐漸被堵塞而導致倉內氣壓上升，當棉量達到某一高度并且倉內壓力達到預先設定的氣壓值時，本倉氣動活門閉合，第二倉氣動活門開啟，開始喂棉
(2)利用混棉道靠風機或凝棉器抽吸輸出棉流，結構簡單，維護使用方便。
(3)采用420mM的大直徑開棉打手，可紡制長絨棉和中長纖維等原料。
(4)出棉口處有落雜裝置，能去除纖維中較大的雜質；出棉口處可選配TF27型橋式磁鐵，使系統更加安全。
2.FA022系列多倉混棉機的主要結構

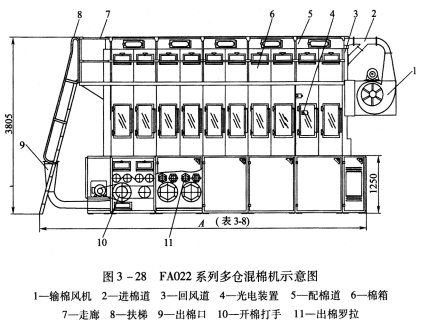

FA022系列多倉混棉機由機架、輸棉風機、進棉道、配棉道、棉倉、給棉羅拉、打手、混棉道、氣動控制裝置、回風道、轉速監測和電氣控制系統等組成(圖3—28)。
表3—8全機總長A與機型對照表
機型 |
FA022-6 |
FA022-8 |
FA022—10 |
A(mm) |
5082 |
6082 |
7082 |
(1)傳動系統：
①輸棉風機由一只4kW的電動機傳動，改變速度時需更換主動帶輪和被動帶輪。
②打手由兩只3kW的電動機傳動，改變速度時只需更換電動機帶輪即可。
③給棉羅拉由兩只1.1kW的減速電動機傳動，改變速度時只需更換過橋齒輪即可。
(2)機架：機架由前機架、中機架和后機架組成，采用鋼板焊接結構。
(3)輸棉風機：輸棉風機位于機器后上部，將原料抽吸至本機再逐個喂入各棉倉內。風機葉輪為六翼徑向直葉鑄鋁結構，直徑為φ500mm。
(4)進棉道：呈矩形三通，中間設有氣缸連接活門，當棉箱光
(5)配棉道：配棉道位于機頂，用于輸送原料至各棉倉，高為150mm，寬為500mm，長度根據倉數不同而變更。配棉道底部(第一倉無氣缸活門)自第二倉向后各倉上都裝有由氣缸拉桿推動的活門，活門的啟閉隨棉倉壓力的變化由PLC(可編程控制器)控制。
(6)棉倉：棉倉數本系列產品有6倉、8倉、10倉等三種形式，每個棉倉由前后隔板分兩節，上節為網眼鋼板，用于倉內氣流的排放；下節為鋼板結構，在第二倉的觀察窗處裝有光電裝置，控制棉倉內的儲棉量。

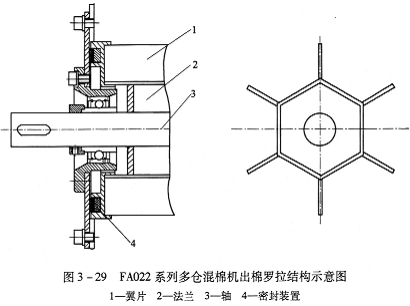

(7)出棉羅拉：每個棉倉下部裝有一對出棉羅拉，羅拉由法蘭盤、翼片、擋板和密封圈裝置組成，法蘭盤和六塊翼片焊接成一個整體(圖3—29)。羅拉傳動分為兩組，每組傳動一半數量的羅拉，分別位于機器的前左側及后右側，每組由1.1kW減速電動機通過雙排滾子鏈傳動，其速度有0.1r/min、0.2r/min、0.3r/min三種供選用。

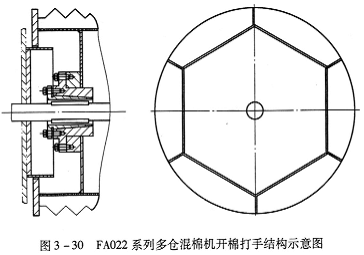

(8)開棉打手：打手位于每對羅拉的下部中央，打手由法蘭盤、打手板和密封圈裝置組成，法蘭盤和六翼打手板(打手板前端為齒形)焊接成一個整體(圖3—30)。打手傳動亦分為兩組，每組傳動一半數量的打手，分別位于機器的前右側及后左側，每組由3kW電動機通過B型帶傳動，其速度有260r/min、330r/min兩種供選用。
(9)混棉道：混棉道位于機底，高為132mm，寬為1400mm的直形通道，經打手開松后落下的纖維，由各倉溢向機后回風道的回風與前方機臺的凝棉器抽吸一起形成氣流將纖維輸往前方機臺，在輸送過程中纖維得到充分混合。
(10)回風道：回風道位于機后，高為2530mm，寬為1400mm，厚為101mm，四周用鋼板組合而成，當進棉道
(11)氣動裝置：氣動裝置由氣動三聯件(氣水分離器、油霧器、調壓閥)、氣缸、電磁閥和氣管等組成，壓縮空氣正常工作壓力為491kPa，根據工藝需要由PLC控制棉倉的喂入量。
(12)電氣控制：電氣控制系統裝在機器尾部控制箱內，由光電裝置，微差壓控制器，小型繼電器和PLC組成電氣控制系統。光電裝置控制棉倉要料與否，棉倉內的原料變化直接影響倉內壓力的變更，微差壓控制器發出信號給PLC，按順序接通換倉電磁閥，達到自動換倉的目的。
(13)轉速監測：在打手軸頭處設有轉速監測裝置，當打手轉速低于設定工藝轉速時，給棉羅拉停止給棉，發出停車信號。
3.FA022系列多倉混棉機的主要技術規格(表3-9)
表3—9FA022系列多倉混棉機的主要技術規格
機型 |
FA022-6 |
FA022-8 |
FA022—10 |
|
機幅 |
1400 |
|||
產量(kg/h) |
500 |
600 |
700 |
|
棉倉容量 [長(mm)×寬×高 |
500×1400×2300 |
|||
打手 |
形式 |
六翼齒形鋼板 |
||
直徑 |
420 |
|||
轉速(r/min) |
260、330 |
|||
羅拉 |
形式 |
六翼鋼板 |
||
直徑 |
200 |
|||
轉速(r/min) |
0.1、0.2、0.3 |
|||
風機 |
形式 |
六翼徑向鑄鋁葉片 |
||
直徑 |
500 |
|||
|
轉速(r/min) |
1200、1400、1700 |
||
羅拉間隔距 |
30 |
|||
羅拉與打手間隔距 |
11 |
|||
裝機功率(kW) |
12.2 |
|||
外形尺寸 [長(mm)×寬×高 |
5735×2000×3805 |
6735×2000×3805 |
7735×2000×3805 |
|
機器凈重 |
6600 |
7490 |
8340 |
|
三、FA028系列多倉混棉機
FA028系列多倉混棉機適用于各種等級的原棉、棉型化學纖維及76mm以下的中長纖維的混合。纖維由進棉風機逐倉喂入本機各倉內，去除部分超短短絨和微塵并經開棉輥筒開松后，由輸棉簾送至清棉機的給棉羅拉。FA028系列多倉混棉機有FA028型、FA028A型、FA028B型、FA028C型等四種機型(其中FA028A型多倉混棉機的用量很小，故本書不作講解)，現批量生產供用戶使用的是FA028C型多倉混棉機，每種機型均有1200mm和1600mm兩種機幅，能夠滿足不同的混合和產量要求。
1、FA028系列多倉混棉機的主要特點
(1)FA028系列多倉混棉機最大的特點是通過一組輸棉簾子直接將棉筵喂給清棉機的給棉羅拉，給棉速度由交流變頻無級調節，與清棉機給棉速度始終保持同步，保證喂入清棉機的棉筵能夠達到極高的均勻度。采用此種連接方式可節省一臺凝棉器或輸棉風機，使開清棉流程更為簡單，減少了設備占地面積和
(2)FA028系列多倉混棉機與FA022系列相同，也采用“逐倉喂入、同時輸出”的混棉原理，利用時間差進行混棉，即原料由風機喂入本機后，首先進入第一倉，隨著倉內棉量的增加，倉頂?shù)耐笟饪讜?huì)逐漸被堵塞而導致倉內氣壓上升，當棉量擋住光電并且倉內壓力達到預先設定的氣壓值時，本倉氣動活門閉合，第二倉氣動活門開啟并開始喂棉，此程序重復直至每一個倉的喂棉過程完成。需要向梳棉機供棉時，所有倉下的出棉羅拉同時啟動，倉內氣壓因棉量下降而逐漸降低，當任意一倉的棉花高度低于光電位置時，自動重復上述喂棉過程。設備正常工作時，因采用逐倉順序喂入而同時輸出，故倉與倉之間的儲棉高度會經常保持著一個梯度，即形成階梯狀(與圖3—27類似)。
(3)采用大容量多倉混棉，克服了老式混棉機原料無序喂入及角釘簾混棉造成的棉花翻滾不勻，形成索絲、棉結。
(4)FA028C型多倉混棉機的開松打手周圍裝有清潔毛刷(圖3—31)，專門用于清除打手表面勾掛的纖維，防止纏繞打手，影響開松效果使棉結增加。該機型不僅適于紡細絨棉，也適于紡長絨棉及化學纖維等。
(5)灌倉時輸送纖維的氣流透過棉倉之間和頂部的網眼板到達排塵管道，最終排至濾塵機組，氣流帶走了纖維中的部分超短短絨和微塵，故該機具有除雜功能。
(6)采用工業觸摸屏及PLC控制技術，參數設定、顯示、操作方便直觀。
(7)FA028型和FA028B型的中棉箱采用雙層墻板，而FA028C采用單層墻板，方便設備的維護保養。
(8)FA028型和FA028B型的上棉箱只有三面有走臺，其后部沒有走臺，對設備的維護保養不利；FA028C型采用環形走臺，方便行走和設備的維護保養。
(9)FA028型和FA028B型與TV425A型輸棉風機配套使用，該風機采用塔式皮帶盤調速；FA028C型與TV425C型輸棉風機配
2.FA028系列多倉混棉機的主要結構

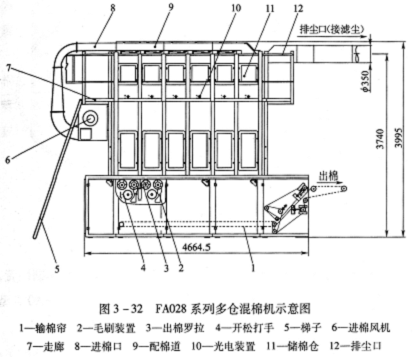

FA028系列多倉混棉機由機架、出棉羅拉、開棉打手、毛刷裝置、輸棉簾、棉倉、配棉道、氣動控制裝置和電氣控制系統等組成(圖3—32)。
(1)機架：機架由前機架、中機架、后機架組成，采用鋼板焊接結構。
(2)出棉羅拉：每個棉倉下部裝有一對出棉羅拉，出棉羅拉由法蘭、翼片、軸和密封裝置組成，翼片、法蘭、軸焊接成一個整體(與FA022系列多倉混棉機的出棉羅拉結構相同，參見圖3—29)，十二個出棉羅拉由一個1.5kW的變頻減速電動機傳動。

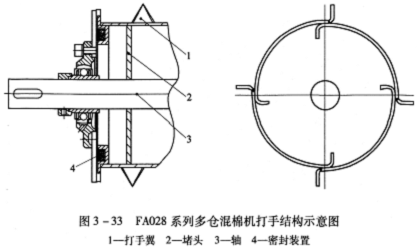

(3)開棉打手：開棉打手位于每對出棉羅拉的下部中央，每個打手由打手翼、軸、堵頭和密封裝置組成(圖3—33)，前端為鋸齒形的打手翼、堵頭、軸焊接成一個整體。六個打手由一個5.5kW的電動機傳動，第一和第六打手非傳動端的軸頭處設有轉速監測裝置，當打手轉速低于設定工藝轉速時，出棉羅拉停止給棉，顯示面板出現報警。
(4)毛刷裝置：FA028C型的每一個打手周圍裝有一套毛刷裝置，用來及時把勾掛在打手齒上的纖維刷下來，防止打手纏花。FA028型和FA028B型也可根據需要選配該毛刷裝置。

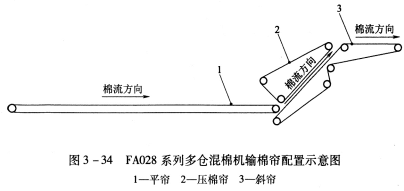

(5)輸棉簾：輸棉簾由平簾、斜簾、壓棉簾組成，如圖3—34所示。FA028型的平簾、斜簾、壓棉簾均由與其配套使用的清棉機的給棉電動機傳動；FA028B型和FA028C型的平簾由平簾電動機單獨傳動，斜簾、壓棉簾由與其配套使用的清棉機的給棉電動機傳動。輸棉簾的速度隨與其配套使用的清棉機給棉速度變化而變化。

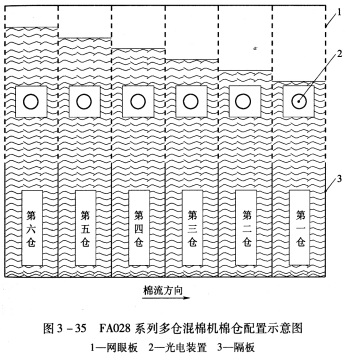

(6)棉倉：每個棉倉由前后隔板分開，用于分開原料形成獨立棉倉，棉倉上部隔板為網眼板，用于倉內氣流的排放，在每個棉倉的中上部裝有光電裝置，當任一棉倉儲棉量低于光電裝置位置時，電氣控制系統向抓棉機發出要棉信號，開始向第一倉喂棉

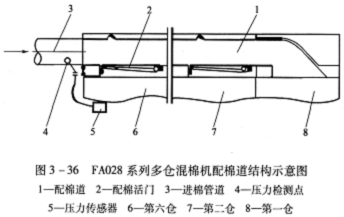

(7)配棉道：配棉道位于機頂，用于輸送原料至各棉倉，其結構如圖3—36所示。任一棉倉上部的配棉活門開啟后，配棉道與此棉倉形成進棉通道，可向此棉倉喂棉。配棉道進棉口處有一通氣孔，此通氣孔通過氣管與壓力傳感器相連以在線檢測此棉倉壓力，隨著此棉倉棉量的增加，此棉倉前后網眼板上的網眼通氣孔會逐漸被堵塞而引起此棉倉內壓力上升，當在線檢測出的此棉倉壓力達到設定壓力時，此棉倉的配棉活門關閉，此棉倉喂?jié)M棉，同時后一個棉倉上部的配棉活門開啟，向后一個棉倉喂棉。此過程重復至六個棉倉喂?jié)M棉，一個喂棉過程完成。設定壓力由使用廠根據實際需要在操作屏上設定。配棉道底部從第二倉向后各倉上的配棉活門都由氣缸拉桿推動，配棉活門的開、閉動作隨棉倉壓力的變化由PLC控制。
(8)氣動控制裝置：氣動控制裝置由氣動三聯件(過濾器、調壓閥、油霧器)、電磁閥、氣缸、氣管等組成。氣動控制裝置、壓力傳感器和PLC一起用來控制向本機各倉的喂棉過程。
(9)電氣控制：電氣控制系統裝在機器尾部的控制箱內，由光電裝置、微差壓控制器、小型繼電器和PLC組成電氣控制系統。光電裝置控制棉倉要料與否，棉倉內的原料變化直接影響倉內壓力的變更，微差壓控制器發出信號給PLC再按順序接通換倉電磁閥，達到自動換倉的目的。
3.FA028系列多倉混棉機的主要技術規格(表3—10)
表3—10FA028系列多倉混棉機的主要技術規格
機型 |
FA028—120 |
FA028—160 |
FA028B—120 |
FA028B—160 |
FA028C—120 |
FA028C—160 |
||
機幅 |
1200 |
1600 |
1200 |
1600 |
1200 |
1600 |
||
產量(kg/h) |
500 |
600 |
600 |
800 |
800 |
1000 |
||
棉倉倉數(倉) |
6 |
|||||||
單倉最大容量(m3) |
1.26 |
1.68 |
1.26 |
1.68 |
1.26 |
1.68 |
||
單倉最大容棉重量 |
37.8 |
50.4 |
37.8 |
50.4 |
37.8 |
50.4 |
||
打手 |
形式 |
六翼齒形鋼板 |
||||||
直徑 |
250 |
|||||||
轉速(r/min) |
576、672、768 |
|||||||
出棉羅拉 |
形式 |
翼片式 |
||||||
直徑 |
200 |
|||||||
出棉羅拉轉速 (r/min) |
I擋 |
0.034-0.34(變頻控制) |
0.034-0.34(變頻控制) |
|||||
Ⅱ擋 |
0.043—0.43(變頻控制) |
|
0.043—0.43(變頻控制) |
|||||
Ⅲ擋 |
|
|
0.047-0.47(變頻控制) |
|||||
Ⅳ擋 |
|
|
0.054-0.54(變頻控制) |
|||||
輸棉平簾速度(m/min) |
|
|
最高25.12(變頻控制) |
|||||
排雜風機 |
葉輪形式 |
12葉后傾式 |
||||||
葉輪直徑 |
290 |
|||||||
轉速(r/min) |
2820 |
|||||||
排塵回風風量(m3/h) |
4000-4600 |
4200—5600 |
4000-4600 |
4200—5600 |
4000—4600 |
4200—5600 |
||
排塵管連續負壓(Pa) |
-80～-110 |
-90～-150 |
-80～-110 |
-90～-150 |
-80～-110 |
-90～-150 |
||
排塵量(kg/h) |
1 |
1.5 |
1 |
1.5 |
1 |
1.5 |
||
裝機功率(kW) |
6.05 |
8.65 |
8.1 |
|||||
外形尺寸 [長(mm)×寬×高] |
4664.5×2426×4000 |
4664.5×2826×4000 |
4664.5×2426×4000 |
4664.5×2826×4000 |
4664.5×2426×4000 |
4664.5×2826×4000 |
||
全機總重 |
5000 |
5500 |
5000 |
5500 |
5000 |
55 00 |
||
