漿紗綜合討論

一、漿紗過程的自動控制

漿紗過程的自動控制主要包括漿紗機上經紗張力、壓漿輥壓力、漿液溫度、漿液液面高度、烘筒及熱風溫度、漿紗回潮率、上漿率等工藝參數或質量指標的自動控制以及調漿系統的自動控制。經紗張力自動控制已在第三節“上漿”一節中作了詳細介紹，下面就另一些控制項目簡單介紹。

（一）壓漿輥壓力自動控制

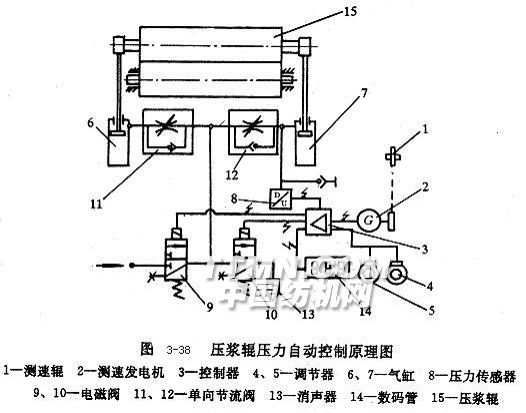

漿紗速度變化時，為維持上漿率不變，壓漿輥壓力要作相應調整。實現這一功能的自動控制系統分氣動和液動兩類。典型的氣動式自動控制原理如圖3-38所示。

測速輥1帶動測速發電機2轉動，將紗線速度轉換成電壓信號并輸入到控制器3。控制器3的電路參數已由調節器4、5分別根據高速和低速時工藝規定的壓漿輥壓力作了相應的預設定。漿紗過程中，氣缸6、7上部空氣壓力決定了壓漿輥加壓力的大小，該壓力通過壓力傳感器8轉換成電壓信號，電壓信號輸入到控制器3后，控制器3根據預設定參數及當前的車速和壓力，發出控制信號。控制信號控制三種壓漿輥的壓力變化狀態：（1）漿紗速度不變，二位三通電磁閥9、10均不工作，壓漿輥維持原有壓漿力不變；（2）漿紗速度提高，電磁閥9的線圈通電，電磁閥10斷電，壓縮空氣經電磁閥9、單向節流閥11、12分別充入氣缸6、7上部，使壓漿輥壓力增加；（3）漿紗速度降低，電磁閥10通電，電磁閥9斷電，氣缸6、7上部的壓縮空氣經單向節流閥11、12、電磁閥10、消聲器13排到空氣中，壓漿輥壓力減小。壓漿輥壓力由數碼管14顯示。經自動調節之后，壓漿輥的壓力和漿紗速度符合預設定的相關關系。

（二）漿液溫度自動控制

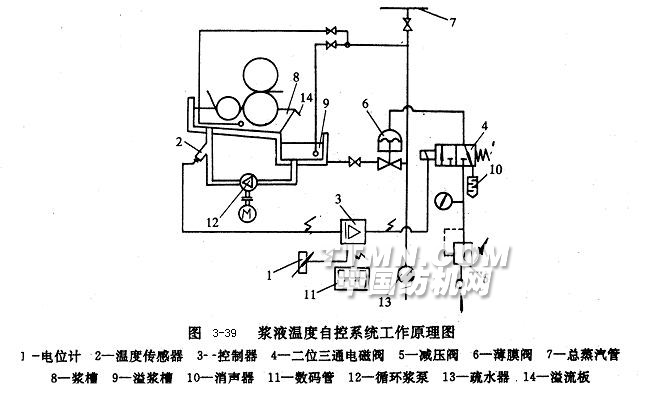

漿槽蒸汽加熱采取直熱式和間熱式兩種，間熱式蒸汽加熱的漿液溫度自動控制原理如圖3-39所示。漿液溫度由電位計1進行預設定，溫度傳感器2把當前漿液溫度轉換成電壓信號輸入到控制器3，并與電位計1的預設定電位進行比較。然后，由控制3發出控制信

號，使二位二通電磁閥4的線圈通電或斷電，從而改變閥位。當漿液溫度低于預定值時，電磁閥4線圈通電，壓縮空氣經減壓閥5、電磁閥4、進入到薄膜閥6上部，使薄膜閥打開。蒸汽由總蒸汽管7經薄膜閥6進入漿槽8和預熱漿箱（或稱溢漿槽）9的夾層，對漿液進行間接加熱，使?jié){溫度提高，當漿液溫度高于預定值時，電磁閥4斷電，閥位改變，薄膜閥上部壓縮空氣經電磁閥4、消聲器10排到空氣中，薄膜閥關閉，停止對漿液加熱，于是漿液溫度逐漸回落，通過連續的調節，漿液溫度始終維持在預定數值附近。漿液的當前溫度由數碼管11顯示。

漿液液面高度通常以溢漿方式加以控制。循環漿泵不斷地把漿液從預熱漿箱輸入到漿槽，過多的漿液通過溢流板流回預熱漿箱，從而自動維持一定的液面高度。這種方式控制正確、可靠，較長時間停車過程中漿液仍在在循環流動，不易產生漿液結皮和沉淀等現象，并且結構簡單，液面高度調節十分方便，因此應用非常廣泛。但是，循環漿泵的機械剪切力作用對漿液粘度穩定存在一定的不利影響。

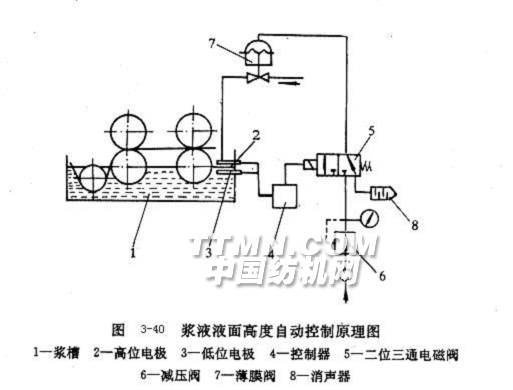

另一種為直接補給式漿液液面高度自動控制，該方式使用不多，其工作原理如圖3-40所示。在漿槽1的壁上裝有高位電極2和低位電極3，由于漿液本身是導電體，當液面低于低位電極時，低位電極不通，控制器4使二位三通電磁閥5的線圈導通，壓縮空氣經減壓閥6、電磁閥5，進入薄膜閥7上方，打開薄膜閥，漿液經薄膜閥流入漿槽，于是漿液面上升。當液面上升到高位電極2時，電極導通，控制器4切斷電磁閥5的線圈電流，閥位改變，薄膜閥內壓縮空氣經電磁閥5、消聲器8排空氣中，薄膜閥關閉，停止供漿。自控系統的工作使?jié){液液面位置在高位電極和低位電極之間很小的距離內波動。

（四）烘筒及熱風溫度自動控制

烘筒及熱風的溫度自控原理與漿液溫度自控原理基本相同。

烘房的熱風溫度容易測量，控制系統根據當前熱風溫度和設定溫度的差異，調節薄膜閥通往散熱器的蒸汽量，控制散熱量，使熱

內溫度維持在一定的數值范圍之內。

（五）漿紗回潮率自動控制

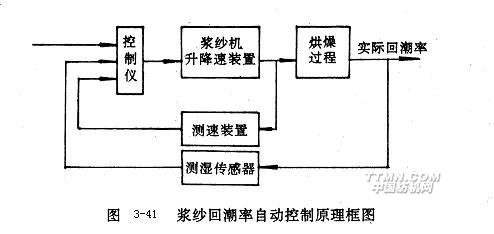

在漿紗回潮率自動控制系統中，對回潮率的檢測有四種方法：電阻法、電容法、微波法和紅外線法。其中，用電阻法檢測，以改變漿紗速度來進行回潮率自動控制的形式采用較多。其工作原理如圖3-41所示。

紡織材料的導電性能隨含水量不同而有所差異，在一定范圍內，漿紗回潮率W與漿紗電阻符合如下關系：

W＝A+B·lgR（3-12）

式中：R—漿紗電阻（MΩ）；A、B—常數，由纖維種類、紗線密度等確定。

隨著漿紗回潮率的變化，漿紗電阻發生變化，通過漿紗的電流也相應變化。變化的電流在控制儀中放大并轉換成電壓信號，該信號與預設定的回潮率電壓相比較，然后由控制電路發出脈沖信號，控制漿紗機升降速裝置作升速或降速，使?jié)窦喭ㄟ^(guò)烘燥區域的時間縮短或延長，從而控制漿紗回潮率。

（六）漿紗上漿率的自動控制

影響漿紗上漿率的因素很多，譬如漿液濃度、粘度、溫度、漿紗機的速度、壓漿輥壓力、浸沒輥位置等，生產過程中，一般以這些因素為檢測和控制對象，通過固定或調整這些影響因素來實現漿紗上漿率穩定的目的。

目前，采用以下幾種檢測原理，直接對漿紗上漿率進行在線檢測。

利用β射線在線測定原紗和漿紗的絕對干燥重量，然后計算并顯示漿紗上漿率。

應用微波測濕原理，對漿紗的壓出回潮率Wi和原紗回潮率Wj進行連續測定，儀器根據公式：

（3-13）

計算并顯示漿紗上漿率S。公式中的D為漿液總固體率，由人工定期測并輸入到上漿率測定儀。可見，儀器測得的漿紗上漿率尚不能真正反映其連續變化過程。

漿紗上漿率的控制主要通過控制壓漿輥壓力來實現，亦有采用改變漿槽中漿液濃度和漿液溫度的方法。考慮到漿液溫度和濃度調整過程中的延時因素，為加快調整速度，可以使用小型漿槽，盡量減少漿槽中的漿液量。

（七）調漿系統的自

動控制

自動調漿系統由計算機監控完成各項調漿操作。其主要功能有：自動配料和裝料；定量加水控制；煮漿時間和煮漿溫度控制；調漿不同階段中攪拌器速度的控制；漿液溫度和粘度的連續在線檢測；操作流程的控制和顯示；自動記錄調漿日期、時間以及有關質量指標，如粘度、溫度等。

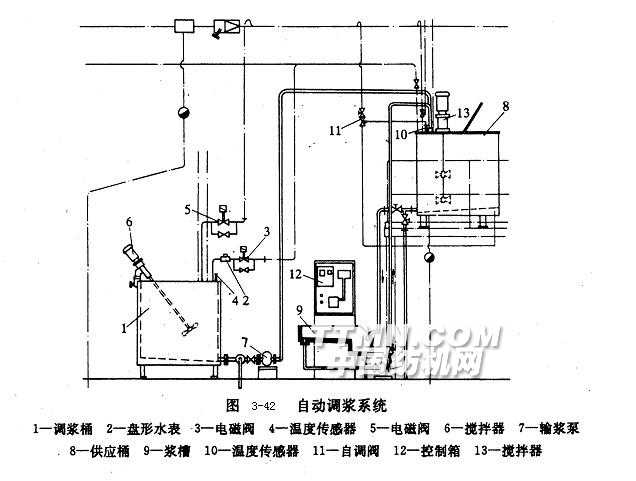

典型的自動調漿系統如圖3-42所示。調漿桶1的供水和供汽系統分別由水管、盤形水表2、電磁閥3和汽管、溫度傳感器4、電磁閥5組成。攪拌器6的攪拌速度可從350～1700r/min無級調速。在人工配料及裝料之后，計算機根據預設程序定量加水，并控制完成各項調漿操作，漿液調制完畢后，輸漿泵7自動開啟，漿液被輸入供應桶8中，開始對漿槽9供漿。供應桶的攪拌速度由計算機控制。以溫度傳感器10、自調閥11及汽管所組成的供汽系統，在計算機控制下改變供應桶夾層內蒸汽輸入量，維持預定的供漿溫度。各項調漿參數的設定旋鈕、控制按鈕和流程顯示均集中安裝在控制箱12的面板上，既方便操作，又能對調漿過程一目了然。

二、長絲上漿

合纖長絲為疏水性纖維，織造過程中要盡量減少導紗部件對經絲的摩擦，減少毛絲和靜電的產生。在前織設備上通常裝有靜電消除裝置或適量給油，以消除加工過程中所產生的毛絲和積聚的靜電。

合纖長絲上漿決定著織造加工的成敗。根據合纖長絲的特點，上漿工藝要掌握：強集束，求被覆，勻張力，小伸長，保彈性，低回潮率和低上漿率。上漿率應視加工織物品種不同而有所差異。上漿通常采用丙烯酸類共聚漿料，為克服摩擦靜電引起絲條松散、織造斷頭，在經絲上漿時采取后上抗靜電油或后上抗靜電蠟措施，以增加絲條的吸濕性、導電性和表面光滑程度。用于上漿加工的合纖長絲含油率要控制在1.5%以下，過高的含油將導致上漿失敗。

合纖長絲的受熱收縮性能決定了上漿及烘燥的溫度不宜過高，特別是異收縮絲，高溫烘燥會破壞其異收縮性能。烘燥溫度要自動控制，保證用于并軸的各批漿絲收

縮程度均勻一致，防止織物條影疵點的產生。

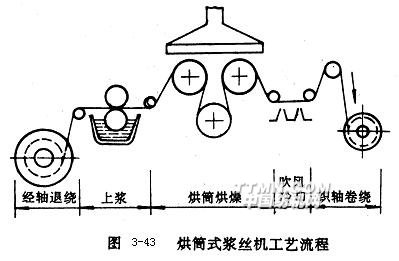

低捻長絲（如粘膠人造絲等）需通過上漿加工來提高其織造性能。經絲先由分條整經機制成經軸，再在烘筒式漿絲機上加工成漿軸。經絲的上漿方式有兩種：如經絲不接觸漿液液面，僅在上漿輥和壓漿輥之間通過，稱為蘸漿。如經絲進入漿液液面以下，在上漿輥與壓漿輥之間呈“S”形繞過，則稱為浸漿。烘筒式漿絲機采取單軸上漿形式，即一只經軸漿成一只漿軸，工藝流程很短，見圖3-43所示。

由于流程短并且經絲在烘燥前后均不受分絞作用，所以經絲斷頭少，排列均勻、整齊，伸長也小。其缺點是經絲之間產生粘連，因此局限于上漿率不高、織物經密較低、漿槽內覆蓋系數較小的經絲上漿，上漿后經絲之間的輕度粘連不至影響織機上經絲的清晰開口。為減少長絲之間的粘連現象，提高漿膜完整性，烘燥裝置亦可采用先熱風后烘筒、經絲分層的烘燥方式。無捻長絲（如錦綸，滌綸無捻長絲）的捻度極小（0.1～0.2捻/m左右），纖維之間集束性很差，而且一般用于高經密織物的織造，為此上漿時要特別加強纖維的集束性，避免長絲的相互粘連。通常，無捻長絲的上漿加工采取整漿聯合的工藝路線見圖3-44所示，這是一種兩階段的加工系統。

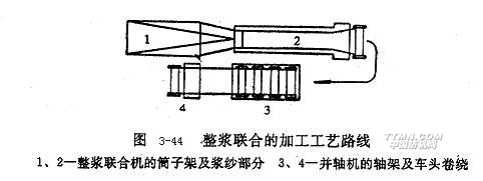

在整漿聯合機上，各根長絲之間保持很大的間距（1.5mm左右），在相互分離的狀態下進行上漿。長絲出漿槽后，經過一至二個熱風烘房的分層預烘，在漿膜基本形成之后再由烘筒進一步烘干。因此，經絲的圓度和漿膜完整性很好，其織造性能大大提高。如津田駒KSH系列高速長絲漿紗機，長絲上漿后先在二個熱風烘箱中以無接觸方式預烘，再經五個烘筒烘燥，從而可使絲的表面保持光滑和絲本來的圓形斷面。為實現“單絲”上漿，降低漿槽內經絲的覆蓋系數，整漿聯合機所卷繞的漿軸上經絲根數設計成很少（800～1200根），因此還需在并軸機上將幾只漿軸并合成一只漿軸。該工藝路線的缺點是生產效

率稍低，各漿軸的經絲之間熱過程和卷繞張力不勻有可能造成織物“條影”疵點。

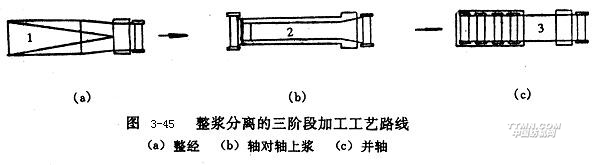

在兩階段系統中，由于整經斷頭引起的停車會影響漿紗質量、降低設備效率，因此目前亦有使用整漿分離的三階段加工工藝路線，見圖3-45所示，經絲的加工分整經、軸對軸上漿、并軸三階段完成。與兩段加工工藝路線相比，三階段加工工藝路線流程長、占用機臺多、生產成本高。鑒于國產長絲的質量，為避免整經斷頭的停車影響漿紗質量，國內普通采用三階段加工工藝路線。

三、靛藍染漿聯合加工

靛藍勞動布（俗稱靛藍牛仔布）的經紗染漿加工流程有以下幾種：

分批整經、染漿聯合加工；球狀整經、繩狀經條染色、分紗拉經、上漿；分批整經、經軸染色、上漿；絞紗染色、絞紗上漿、分條整經，即小經小漿工藝流程；松式筒子染色、倒筒、分批整經、上漿，即大經大漿工藝流程。

目前，前兩種加工流程應用較為廣泛。第一種染漿聯合機加工的流程短、生產效率高。從產品質量來看，第二種流程由于球經、繩狀染色、軸經上漿法的靛藍染色均勻、穩定，紗束經分紗、拉經、上漿加工后，兼有“混和”的特點，因此成布橫向色差小，外觀均勻平整，手感柔軟舒適，但此法工藝流程長、設備多、占地大、生產費用也高。

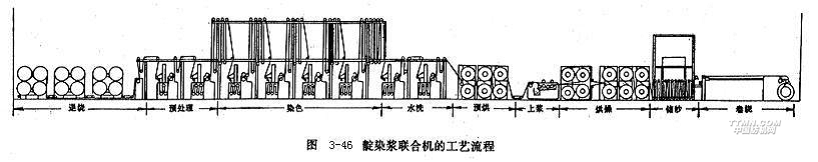

靛藍染漿聯合機的工藝流程如圖3-46所示。在氣動張力裝置控制下，經紗從經軸上退繞下來，經1至3只水洗槽作潤濕紗線，清洗棉雜、棉蠟或預染處理。由于靛藍染液的上染率較低，不易被纖維吸收，因此經預處理后的紗線需通過4至6道染槽及透風架的反復浸、軋、氧化，才能獲得理想的色澤效果。其中每道加工包括：10～20s的染液浸漬，壓榨力可作無級調節的軋輥軋壓，1～1.5min的空氣氧化。染色后的經紗通過1至2只水洗槽洗滌，并由烘筒式烘燥裝置作染色的預烘，使染料進一步固著在紗線上。然后，經紗由單漿槽或雙漿槽上漿，經烘筒烘干，在最后卷繞成漿軸之前，經紗

繞過補償儲紗架的導輥，儲紗架可以存儲40～120m經紗，這一措施可使?jié){軸更換時不必中斷連續的染漿生產過程，防止織物產生“條花”疵點。

提高分批整經的整經軸加工質量，減少倒、斷、絞頭是為了保證染聯合機既能正常運行，又不發生停車或減速，這不僅提高了設備的效率，而且有利于克服由停車或車速快慢變化所造成的染色色差。

四、漿紗工藝設計原理

（一）漿紗工藝設定與調整

漿紗工藝設定的任務是根據織物品種、漿料性質、設備條件的不同確定正確的上漿工藝路線，實現漿紗工序總的目的和要求。制定漿紗工藝的主要原則如下：

漿紗工藝設定的主要內容有漿料的選用、確定漿液的配方和調漿方法、漿液濃度、漿液粘度和ｐＨ值、供漿溫度、漿漕漿液溫度、浸漿方式、壓漿輥加壓方式和重量、濕分絞棒根數、烘燥溫度、漿紗速度、上漿率、回潮率、總伸長率、墨印長度、織軸卷繞密度和匹數等。

關于漿料的選用和確定漿液配方的依據及方法，在本章第二節已經敘述，現將其它有關參數的設定敘述如下。

1．漿液濃度和粘度

（1）漿液濃度

上漿率隨著漿料的組成、漿液濃度、上漿工藝條件（壓漿力、壓漿輥表面硬度、上漿速度）等因素的不同而變化。在同一漿料和上漿工藝條件不變的情況下，漿液濃度與上漿率成正比例關系。在原紗質量下降、開冷車使用周末剩漿、按照生產需要車速減慢、蒸汽含水量增加等情況下，應適當提高漿液濃度。

（2）漿液粘度

一般情況下，漿液粘度低，則滲透多，粘附在紗線表面的漿液少，而高粘度漿液則相反，紗線的滲透少而表面被覆多。

2．漿液使用時間

為了穩定和充分發揮各類淀粉的粘著性能，一般采用小量調漿，用漿時間以不超過2-4小時為宜，化學漿可適當延長使用時間。

3．上漿溫度

上漿溫度應根據纖維種類、漿料性質及上漿工藝等參數制定。實際生產中有高溫上漿（95℃以上）和低溫上漿（60～80

451;）兩種工藝。一般情況下，對于棉紗無論是采用淀粉漿還是化學漿均以高溫上漿為宜，這是因?yàn)槊蘩w維的表面附有棉蠟，蠟與水的親和性差，從而影響紗線吸漿，但棉蠟在80℃以上的溫度下才能溶解，故一般宜采用高溫上漿；對于滌/棉混紡紗高溫和低溫上漿均可。高溫上漿可加強漿液滲透，低溫上漿多用于純PVA合成漿料，一般配方簡單，還可以節能，但必須輔以后上蠟措施。粘膠紗在高溫濕態下，強力極易下降，故上漿溫度應降低。

4．壓漿輥的加壓重量和加壓方式

（1）壓漿輥的加壓重量

壓漿力的大小取決于壓漿輥?zhàn)灾睾图訅褐亓浚话愦痔丶啠?jīng)密高，經紗捻度大，壓漿力應適當加重；反之，對細特紗可適當減輕。為了漿紗機節能和提高車速，目前已逐漸采用重加壓工藝，最大壓漿力可達40KN。

（2）壓漿輥配置

對于雙壓漿輥壓力配制的兩種方式前面已敘述，先重后輕和先輕后重各自的側重點不同。應該指出的是雙壓漿輥中起決定性作用的是靠近烘房的壓漿輥（即第二只）。從壓出回潮率的大小來看，前一種配置方式大于后者。因此，壓漿輥配置工藝應根據具體情況和需要而定。

5．漿紗速度

漿紗速度的確定與上漿品種、設備條件等因素有關。在上漿品種、烘燥裝置最大蒸發量、漿紗的壓出回潮率和工藝回潮率已知的情況下，漿紗速度的最大值可用下式計算：

Vmax=G（1+Wg）·106/〔60·Tt·m（1+S）（W0-W1）〕（3-14）

式中：Vmax——漿紗速度；G——烘燥裝置的最大蒸發量（Kg/h）；

Wg——原紗公定回潮率；）Tt——經紗線密度

m——總經根數S——上漿率

W0——漿紗壓出回潮率W1——

漿紗離開烘燥裝置的回潮率

漿紗的速度應在漿紗設備技術條件的速度范圍內，通常漿紗機的實際開出速度為35～60m/min

6．上漿率、回潮率和伸長率

（1）上漿率的大小與紗線線密度、織物組織和密度、所用漿料性能等因素有關，上漿率的確定要結合長期生產實踐經驗。表3-19為一些棉織物在使用不同漿料時的上漿率參考范圍。

表3-19棉織物上漿率參考數據

織物種類	紗線線密度		上漿率%
	Tex	英支	淀粉漿	混合漿	化學漿
粗平布	58-32	10-18	7-9	4-5.5	2.5-3.5
中平布	29-22	20-26	7-11	4.5-7	3-4
細平布	19-23	30-44	10-15	6-10	4-6
特細平布	12-9.5	48-60	15-17	8-11
稀薄織物	12-7	48-60	13-16	7-10
紗府綢	29-14.5	20-40	10-15	6-12	4-9
紗嗶嘰	42-25	14-23	7-10	4.5-6	3-4
紗斜紋	32-28	18-21	7-9	4.5-6	2.5-4 <
紗華達呢	32-28	18-21	7-10	5-6	3-4
半線華達呢	16*2-14*2	36/2-42/2			0.2-2.5
紗卡其	48-28	12-21	8-11	4-7.5	3-4
半線卡其	16*2-10*2	36/2-60/2	0.5-1.0		0.5左右
全線卡其	J10*2-J7*2	J60/2-J80/2	4-6	3-4	1.0-2
紗直貢	29-18	20-32	9-11	6-7
橫貢	J14.5	J40	12-14	7-8	5-6
麻紗	18-16	23-36	10-13	5.8-7

注：1．純淀粉漿系指用99%的玉米淀粉、小麥淀粉。

2．混合漿系用PVA等分別與淀粉按不同百分比混合使用。

上漿率一般以檢驗退漿結果和按工藝設定的允許范圍（表3-20）考核其合格率。

表3-20上漿率允許誤差

上漿率%	6以下	6-10	10以上
允許誤差	±0.5	±0.8	±1.0

（2）回潮率

回潮率的大小取決于纖維種類、經緯密度、上漿率高

低和漿料性能等，回潮率參考范圍見表3-21。回潮率要求縱向、橫向均勻，波動范圍一般掌握在工藝設定值±0.5%為宜。回潮率的調節有“定溫變速”和“定速變溫”兩種方法，目前一般均采用“定溫變速”的方法。

表3-21各種漿紗的回潮率

紗線品種	回潮率%
棉漿紗	7±0.5
粘膠漿紗	10±0.5
滌棉混紡漿紗	2-4

（3）伸長率

經紗在上漿過程中必然會產生一定量的伸長，伸長率的控制要求越小越好。

表3-22伸長率參考數據

纖維種類	伸長率%	纖維種類	伸長率%
純棉紗	1.0以下	滌棉混紡紗	0.5以下
棉維混紡紗	1.0以下	純棉及滌棉股線	0.2以下
粘膠紗	3.5以下

7．漿紗墨印長度

漿紗墨印長度Lm可用下列公式計算：

Lm=Lp/[n（1+aj）]（3-15）

式中：Lp——織物的公稱聯匹長度；N——聯匹中的匹數；

aj————考慮了織物加放長度后的經紗縮率（比織物分析的實際縮率略大）；

（二）漿紗工藝參數實例

漿紗工藝參數項目及實例見表3-23

表3-23漿紗主要工藝參數實例

工藝參數		品種
		14.7*14.7棉府綢	13.1*13.1滌棉府 綢
未熟漿溫度時濃度（0Be）		500C時，3±0.2
工 藝	漿槽漿液溫度（0C）	98	95
	漿液總固體率	9	9
	漿液PH值	8	8
	浸壓方式	單浸雙壓	雙浸雙壓
	浸漿尺寸	432	550
	壓漿輥包卷方式	棉絨兩塊，毛毯、細布各一塊	橡膠壓輥
	壓漿輥?zhàn)灾兀↘g）	彈簧加壓，130	氣動加壓
	濕分絞棒數	3	3-5
	烘燥形式	熱風式	熱風烘筒聯合式
	烘房溫度（0C）	120	120
	卷繞速度（m/min）	30	50
	每缸經軸數	10	12
	漿紗墨印長度	40.7	123.2
質 量	上漿率（%）	玉米淀粉漿，13±1.0	PVA為主混合漿，10±1.0
	回潮率（%）	7±0.5	3
	伸長率（%）	0.7	0.5

六、漿紗的產量與漿紗疵點（包括漿絲疵點）

（一）漿紗的產量

漿紗的產量以每小時每臺機器加工原紗的重量計，分為理論產量G′和實際產量G。理論產量的計算公式為：

（3-16）

式中：M——織軸總經根數；v——漿紗速度（m/min）；

Tt——紗線線密度。

漿紗實際產量：G＝K·G′（3-17）

式中：K——時間效率。

（二）漿紗疵點

漿紗疵點有很多種類，不同纖維加工時有不同的漿紗疵點產生。下面僅就具有共同性的一些主要漿紗疵點進行介紹。

1．上漿不勻

由于漿液粘度、溫度、壓漿力、漿紗速度的波動以及漿液起泡等原因，使上漿率忽大忽小，嚴重者形成重漿和輕漿疵點。重漿會削弱經紗的彈性，引起織機上經紗脆斷頭，布面呈樹皮皺狀，并且落漿增加。輕漿對生產的危害更大，輕漿起毛使織機上經紗相互粘連斷頭，生產無法正常進行。

2．回潮不勻

烘房溫度和漿紗速度不穩定是回潮不勻的主要原因。漿紗回潮率過大，漿紗耐磨性差，漿膜發粘，紗線易粘連在一起，使織機開口不清，易產生跳花、珠網等疵布，同時斷頭也增加，而且紗線易發霉；回潮率過小，則漿膜發脆，漿紗容易發生脆斷頭，并且漿膜易被刮落，使紗線起毛而斷頭。

3．張力不勻

引起張力不勻的原因有很多，譬如各整經軸退繞張力不勻，全機各導紗輥不平行、不水平，漿軸卷繞中點不位于機臺中心線上以致紗片歪斜等。張力不勻?qū)棛C(jī)梭口清晰度、經停機構的工作等都帶來不利影響。反映在織物成品質量上，張力過小者形成經縮疵點，過大者產生吊經疵點。

4．漿斑

漿液中的漿皮、漿塊沾在紗線上經壓榨之后形成分散性塊狀漿斑。另外長時間停車之后，上漿軸與漿液面接觸處粘結的漿皮會沾到紗片上，形成周期性橫條漿斑。

漿液溫度過高，沸騰的漿液濺到經壓漿之后的紗片上，也會形成漿斑疵點，織機上，漿斑處紗線相互粘結，在通過停經片，絞棒時會斷頭。漿斑在成布上顯現，則影響布面的清潔、美觀和平整。

5．倒、并、絞頭

整經不良，如整經軸倒斷頭、絞頭等，漿紗斷頭后纏繞導紗部件會產生漿軸倒斷頭疵點。整經軸浪紗會增加紗線干分絞的困難，從而引起紗線分絞斷頭，形成并頭疵點。穿絞線操作不當，以致紗線未被分開，也是產生并頭疵點的主要原因。紗線卷繞過程中搬動紗線在伸縮筘中位置及斷頭后處理不當、落軸割紗及夾紗操作不當會造成絞頭疵點。倒、并、絞頭對織造的影響很大，給穿筘工作帶來困難，在織機上會增加吊經、經縮、斷經、邊不良等織疵。

6.松邊或疊邊

由于漿軸盤片歪斜或伸縮筘位置調節不當，引起一邊經紗過多、重疊，另一邊過少、稀松，以致一邊硬、一邊軟，又稱軟硬邊疵點。織造時邊紗相互嵌入容易斷頭，并且邊經紗張力過大、過小，造成布邊不良。

7.墨印長度不正確、流印、漏印

這是測長打印裝置工作不正常或調節不當所引起的疵點，影響織機上落布工作，造成長短亂碼。

8.油污

導紗輥軸承處潤滑油熔化后沾在紗片上，漿液內油脂乳化不良上浮，清潔工作不當?shù)榷际怯臀鄞命c(diǎn)的成因。嚴重的油污疵點要造成織物降等。

生產中（主要是棉織）以好軸率指標對漿軸的疵點情況進行考核，好軸率定義見“上漿的質量指標及其檢驗”。

七、高壓上漿

壓漿輥的壓漿力分為常壓（10kN以下）、中壓（20～40kN）和高壓（70～100kN）三種。高壓上漿是美國WestPoint公司在1978年推出，并被其它公司競相效仿的一種高效上漿技術。高壓上漿技術的應用使?jié){紗速度大為提高，能量節約十分顯著，并且上漿質量也有所提高。

（一）漿紗壓出回潮率和漿液總固體率的關系

經紗通過漿槽上漿后，未經烘房烘燥的時的回潮率稱為漿紗壓出回潮率。壓出回潮率Wi

的計算公式為：

（3-18）

式中：Wj——經軸上經紗回潮率（%）；Y——經紗干重；

m——漿紗的漿料干重；G——經紗上漿時吸入的水分重量。

對應的經紗上漿率：

（3-19）

假設經紗吸附漿液的濃度和漿槽中漿液濃度相等，則漿液的總體固體率

（3-20）

于是，烘燥裝置烘干單位重量（1kg）干經紗所需蒸發水分量

Q＝（Wi-W）（1+s）＝S（1-D）/D+Wj-W（1+s）（3-21）

式中：W——漿紗回潮率（%）。

根據公式3-23在經紗回潮率Wj和漿紗回潮率W確定的條件下，得到S，D和Q三者的關系如圖3-47所示，當上漿率S一定時（10%），漿液總固體率D的增加使烘干單位重量干經紗所需蒸發水分量Q下降，這意味著烘燥裝置的負荷降低，能量消耗可以減少，漿紗速度得以提高。實測22.6tex滌棉經紗（T65/C35，總經根數6828，上漿率9.5%）上漿，當漿液總固體率為7.7%時，烘干每千克干經紗需蒸發水分1.139kg；當漿液總固體率提高到12.3%時，烘干每千克干經紗需蒸發水分量下降到0.657kg。兩者的蒸發水分量差異很大，后者使?jié){紗速度有可能顯著提高。

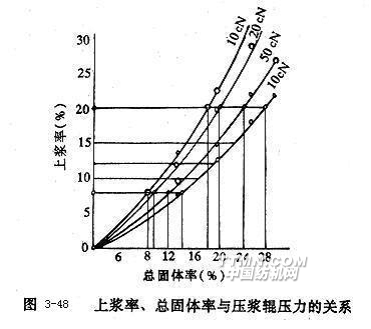

（二）漿液總固體率和壓漿輥壓力的關系

漿液總固體率的增加使?jié){紗速度得以增加，同時也導致了漿液粘度的提高，從而對漿紗上漿率和漿液的被覆與浸透程度產生不良影響。為達到適當?shù)纳蠞{率和合理的被覆與浸透程度，必須增加壓漿輥壓力，采用中壓或高壓上漿。有關壓漿輥壓力與上漿質量的關系已經在“上漿與濕分絞”一節中作了詳盡介紹。實測的上漿率，總固體率與壓漿輥壓力三者關系如圖3-48所示。曲線表明，當漿液總固體率增加，為保證漿紗上漿率穩

定不變，壓漿輥的壓力必須隨之急劇增加。

從上述分析可如：提高漿液總固體率，是提高漿紗速度、減少漿紗能量消耗的積極、有效的措施，同時它也促進了高壓上漿技術的產生與發展。

（三）高壓上漿的有關問題

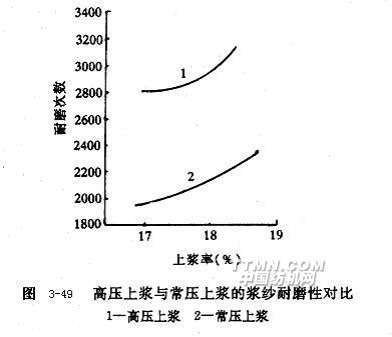

圖3-49表明，當漿液總固體率達以一定數值之后，繼續提高總固體率對Q值降低的作用不明顯，不可能進一步減少漿紗能耗、提高漿紗速度。這說明漿液總固體率的選擇應適當，不宜過高。有觀點認為，過高的漿液總固體率必然造成過高的壓漿輥壓力，以致紗線形狀被壓扁，并且紗線上漿不勻，還可能損傷壓漿輥。沿壓漿輥長度方向，單位長度上合理的高壓上漿壓漿力為98～294N/cm。

與常壓上漿相比，高壓上漿的漿紗質量有所提高，主要表現為：紗線表面毛羽貼伏，漿液的浸透量明顯增加。良好的漿液浸透不僅使纖維之間粘合作用加強，而且為漿膜的被覆提供了堅實的攀附基礎。于是表現出漿紗耐磨性能大大改善，見圖3-49所示。

適度的高壓漿力并不使?jié){紗的圓度下降。經高壓壓榨之后，紗線的結構發生壓縮，與常壓上漿的漿紗相比，其紗線密度有所增加，上漿均勻和紗線結構壓密效果使?jié){紗的織造性能得到改善。以漿紗的斷裂強度和斷裂伸長來比較，高壓上漿和常壓上漿之間不存在統計意義上的差別。這說明經高壓上漿的紗線中，纖維未受到高壓軋漿的損傷。

傳統漿料在高濃度時粘度極高，流動性太差，給煮漿、輸漿和上漿都帶來困難，因此不能用于高壓上漿。作為高壓上漿的漿料應具有高濃低粘的特點。目前用作高壓上漿的漿料有變性淀粉和變性PVA等。

由于壓漿輥的加壓力施于輥的兩端，因此高壓漿力會使壓漿輥彎曲變形，結果兩側經紗所受壓力大，中部經紗受壓力小，產生經紗上漿率橫向不勻現象，壓漿輥越長，不勻現象越明顯。見表3-19。

表3-19壓漿輥壓力與上漿率橫向不勻的關系

單位長度上壓漿輥壓力（N/cm）	中部與兩側經紗上漿率之比
	輥長98cm	輥長152cm
78.4	1.13	1.04
104.86	1.21	1.06
131.32	1.24	1.06

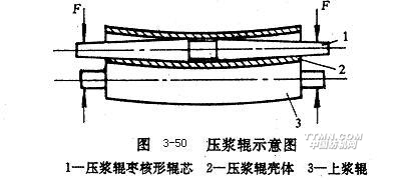

為克服上漿率橫向不勻，對上漿輥的材質提出了較高的要求，并且輥芯被設計成棗核形，見圖3-50所示（為說明設計原理，在圖中對施加高壓時上漿輥和壓漿輥的彎曲程度作了夸張），當壓漿輥兩端被施加高壓力時，由于棗核形輥芯的作用，壓漿輥殼體和上漿輥共同發生微小的彎曲變形，使經紗片上漿率能保持橫向均勻。
