漿紗機的安裝與維修
第一節漿紗機的安裝[16，67]
一、漿紗機的排列與配置
漿紗機處于前織準備的中心位置，從生產流程考慮，其機頭應靠近穿經問和織造車間，以便落軸后運送去穿經或結經。其機尾則應接近整經問或經軸儲存室，以利經軸架上軸。
從上部來看，應采光均勻，照度150～3001x。
為了順利輸漿，把調漿房位置升高至樓上已很普遍，這樣一來調漿房的設置最好和鋸齒形屋頂平行才能兼顧多臺漿紗機輸漿。因此在鋸齒形廠房中，漿紗機的機身必須和天窗垂直排列，實現多臺漿紗機由調漿房等距離供漿。同時要注意漿槽和烘房排汽罩不要處在大梁正下方，排汽出口應避開三角屋架。
從下部來看，要便于地基處理，能埋設各種管道和澆灌堅實的承重基礎。尤其要考慮排水的方位，要便于開鑿地溝排放處理廢水。
為避免影響鄰近車問的溫濕度，應有圍墻與其他車間隔開。為了加強對新型漿紗機貴重設備的保護，有的工廠還設置隔柵護欄與其他機臺隔開。
由于新型漿紗機是高產機臺，所需配置臺數較少，因而車弄盡可能留得寬裕。使用較多的機型其占地尺寸如表9—1所示。
表9—1新型漿紗機全長及寬度
項目 |
全長 20×φ800經軸 |
車頭寬度 |
||||||
2400 |
2500 |
2800 |
3000 |
3200 |
3400 |
3600 |
||
祖克漿紗機 |
28740 |
|
|
4750 |
|
5150 |
5350 |
5550 |
貝林格漿紗機 |
28595 |
5310 |
|
5710 |
|
|
6310 |
|
津田駒漿紗機 |
28155 |
|
4380 |
4680 |
|
|
5280 |
|
GA308型漿紗機 |
28200 |
|
|
|
5050 |
|
|
5730 |
GA338型漿紗機 |
28360 |
|
|
|
5240 |
|
|
6000 |
漿紗機占地寬度以其最寬處車頭寬度為準，車頭寬度又隨拖引輥工作寬度而定。拖引輥的工作寬度應為織軸工作幅寬加上兩端軸管伸出長度，不同幅寬織機的織軸加400～600mm。例如1900cm幅寬的織機，所需漿紗機門幅為1900+600=2500mm。但這是假定織軸工作幅寬在軸管上居中的情況，考慮到可能織造180em門幅或者更窄的織物，織軸工作幅寬在軸管上不居中，而在漿紗機上必須與居中的紗片對中，形成一端軸管偏長，所以選用漿紗機的工作幅寬一般為2800mm或3000mm。后者還因為考慮漿紗機各個廠家產品規格系列化的因素，例如國內大多生產3000mm和3600mm兩種。漿紗機的全長則隨經軸架容納的軸數，以及整經軸盤片直徑而定。目前為適應小批量、多品種的需要，整經軸大都采用φ800mm直徑的邊盤，軸數多訂購20軸及以上。
漿紗機車前為方便上落軸與運軸，車前通道應留3500mm。車尾經軸架后應留2000—3000mm，以便吊運經軸。側面機臺之問的通道，以機頭為準可取800～1400mm，但應有一側不窄于3000mm，以保證進行穿分絞棒的操作。機頭與電氣控制柜的距離以3000～5000mm為宜。單獨供氣的小型空壓機若裝在車間內者，可置于電氣柜旁。
漿紗車間
經軸架上方需配置運送經軸的導軌及能起吊1噸重物的電動葫蘆。車頭前有的也配吊運織軸工具或織軸運輸車。
排氣罩的設計與安裝要注意橫梁與風道的高度，排氣風道要避開橫梁。有的漿紗機汽罩排氣風道側向引出，可從左側或右側排氣。
電網供電應為三相四線制380V、50Hz。電壓要穩定，波動范圍要求在±5%以內，單臺裝機總功率60～70kw左右。
采用單獨空壓機供氣時，空壓機最小要求容量1.0m3/h，壓力1.0MPa，實際最小輸出壓力0.7MPa，流量不小于0.6m3/h除水分(干燥度大氣壓露點<一17℃)、除油分[過濾度<3μm，油分含<0.1mg/(kg·w)、除雜分(過濾度<3μm)]。
蒸汽要求使用飽和水蒸氣，壓力不低于0.5MPa，流量不低于1.5×103kg/h。
用水要求：煮漿不得用硬水，200mg/L以下，呈中性。清洗可用一般自來水。濕分絞棒宜用低溫水，15℃以下。
二、地基的準備
1.地基的要求
新型漿紗機的生產廠家均為用戶提供有地腳基礎圖和電氣安裝圖，用戶可根據本廠實際情況進行地腳、地溝、地面及埋管工作。
新型漿紗機屬于重載設備，各種機型的重量大致是車頭部分6000～8000kg(按不同幅寬)，烘干部分每組烘筒(4個)重2900～4900kg，全烘房總重約14000kg，每個漿槽重4100—4500kg，經軸架部分重13000kg。因此地基要求承載能力要高，要求地基混凝土承載能力達到10～15kPa。車頭、漿槽及烘房地基混凝土厚度大于300.mm，經軸架下混凝土厚度不小于200mm。現場土質松軟者，要求扎鋼筋加強地基
2.彈線要求
基準線繪制：地基做好后，應先在地面用墨斗、墨線彈制基準線，應按地腳圖精確繪制。
(1)根據設備排列布置，確定安裝中心線，并彈出全機中心線，從車頭到經軸架一線到底。
(2)按車頭位置彈出拖引輥中心線，嚴格垂直于全機中心線。
(3)根據地腳圖尺寸，分別彈制烘筒中心線、織軸中心線、上漿輥中心線、經軸中心線及其他導輥中心線。各線要確保與中心線垂直。彈制其他與中心線平行的輔助線要確保平行。
(4)在中心線上的車頭、經軸架部分分別埋入細小的水泥釘或鋼絲，使其尖端正在中心線上，并有標識作為長期保留中心線，備以后復查和檢修時用。
3.地面及地腳螺孔要求
地基表面為一平整水平面，地表水平誤差應小于10mm。地面應清潔干凈，不得有浮灰，以免影響畫基準線的質量。
地腳螺栓作地基時不埋人，僅在其位置預留地腳孔，尺寸一般為長×寬×深=100mm×100mm×250mm。有的漿紗機提供部分膨脹螺栓，用混凝土專用的振動鉆孔機打孔后錘入，膨脹螺栓用在不需要很大強度的地方。
4.電纜溝以及埋管的要求
一般機右設電纜溝，電纜及空壓管穿人鋼管或塑料管中，埋于電纜溝內。為避免各種干擾信號，空壓管放中間，高壓電纜和其他電纜分隔兩旁。除光纜和少量控制電纜外，其他電纜均采用屏蔽電纜。而屏蔽電纜只接一端地(通訊纜除外)。高壓屏蔽線各端設有隔離電容，使通訊、弱電、強電、高壓電各處電纜之間互不干擾。保證電氣控制系統工作安全可靠。
注意，電纜管要蓬在溝內，不可鋪在溝底，以免受潮。
電纜溝在安裝調試結束后應用水泥板或鋼板蓋上，最好用水泥封閉，以免浸水或鼠咬電纜造成故障。
機左主要是電動機動力電纜和控制信號電纜，可直接埋向控制柜，不用電纜溝。
5.排水溝的要求
設備下的排水溝主要作用為排放漿槽剩余廢漿、沖洗漿槽
三、漿紗機的安裝與調試
準備工作完成后，可進箱、開箱，開箱按安裝順序進行。先漿槽、后車頭，其次是烘房、經軸架，然后是各連接部件，最后是烘房管路、風道、全機蒸汽及壓縮空氣管路、漿管、水管等。
1.漿槽
(1)安裝：為整體裝箱，開箱后按地線位置放好。在墻板下墊入斜鐵，用平尺檢查水平，用斜鐵調節。用鉛錘吊線與基準線對正，放人地腳螺栓、澆注水泥，凝固后緊螺栓，精平漿槽。漿槽墻板對機臺中心線橫向偏移和機臺十字線平行度均應≤1mm。
(2)調試：上漿輥無銹斑、無碰傷，盤根壓緊適當不漏漿，軸頭氣密封，進氣壓力調至0.05MPa左右，過高會將漿槽吹冷起漿皮。同步帶傳動正常。
壓漿輥包膠質量符合要求，無氣泡，無碰傷。通過壓印試驗調節氣囊或汽缸彈簧，達到全幅壓印寬度均勻，顏色深淺一致，能隨車速調壓。
浸沒輥升降靈活、左右同步。側壓壓印試驗，兩端壓力一致。
進紗張力輥兩端彈簧調節一致，實際張力與刻度指示一致。
漿槽及預熱器、漿管、閥門無漏水或漏漿，溢流板調節輕快，溢水均勻。漿泵供漿充足，不漏漿。
預熱器液位控制作用好，壓力液位計及上漿率檢測電位計調整好。
通蒸汽后檢查是否有滴漏現象，魚鱗管噴汽均勻，自動和手動閥作用及溫控良好，漿槽各處溫度均勻，實際值與設定值誤差≤2℃。
引紗輥包膠無損傷，加壓輥氣動作用良好，測長作用正確。
漿槽氣動管路、閥門、旋鈕安裝正確，作用良好。汽管標記完整。
漿槽儀表(包括溫度計、壓力表)指示準確。
濕分絞棒平直、水平、平行、光潔，傳動正常，通水密封好。
2.車頭 <
(1)安裝：也是整體裝箱，開箱時轉到地基上，按地線位置放置到位。在墻板下墊入斜鐵，然后用平尺檢查車頭水平，通過斜鐵調整好水平。用鉛錘吊線，通過地上基準地線來確定漿槽前后位置。初平后，放入地腳螺栓，澆注水泥。待水泥凝固后，緊固地腳螺栓，精平車頭。車頭墻板對機臺中心線橫向偏移和壓機臺十字線的平行度均應≤lmm。
(2)調試：織軸活動車座橫向要求水平，左右移動靈活。箱體內傳動鏈條松緊適度，潤滑充分。
用空織軸調整托臂，校正織軸拍合位置。汽缸伸縮機件無碰擦。織軸夾盤軸承潤滑充分。
在壓紗托臂上放上壓紗輥，調節壓紗輥水平，并鎖緊壓塊使壓紗輥不易脫落。
測長輥抬落汽缸壓力應設定較小，以能抬起測長輥為宜。壓力過大會造成測長輥凸起，紗線壓不緊，中間松紗。測長輥軸頭裝有測長輪者，要固定緊，且不能碰軸承蓋，以免影響計長的準確性。
調整張力輥擺動與角電位器零點。張力輥向后靠在拖引輥時應能夾緊紗片。調調整伸縮筘左右移動及伸縮開合，調整伸縮筘的游動量。
調整卷繞電動機皮帶張力。氣動、液壓作用到位，無泄漏。
各控制按鈕動作與標記相符。
自動控制應正常使用，滿足工藝要求。
計算機界面及控制參數清晰、正確。
機械潤滑加油到位。
3.烘房
(1)安裝：首先是主機架安裝，經初平后，灌注地腳螺栓水泥，待水泥凝固后緊固地腳螺栓，精平機架。要求立柱對機臺中心線橫向偏移≤1mm，立柱垂直度≤200：0.05，立柱橫跨水平度≤1000：0.20。
機架安裝后安裝烘筒，以從下向上，從后向前的原則進行。安裝時應先將軸承座取下，用標準軸、軸套、鉛錘校正烘筒水平及前后位置，并將軸承座打上銷釘，再將烘筒裝上。要求烘筒與機臺十字線平行度，烘筒鏈輪平齊度以及導紗輥與機臺十字線平行度均≤lmm。烘筒水平度≤1000：O.10。烘筒進汽側軸
(2)調試：烘筒傳動鏈條松緊適當，要調節好彈簧調節裝置的螺桿位置或氣動調節裝置的壓力，特別是無齒鏈輪傳動時，鏈條張力要適當，以剛剛能帶動烘筒轉動為宜。
進汽側在烘筒內的最下方安裝虹吸管，注意不能使它與軸頸和烘筒壁相摩擦。蒸汽軟管和冷凝水軟管不應張緊和壓扁、扭曲。
通蒸汽后要檢查溫控作用、疏水器作用以及漏汽等。溫控作用要檢查薄膜閥開啟正常，皮碗無損傷，各電磁閥與薄膜閥連接與電氣控制一致。
分汽缸應安裝在距進汽側2.5～3.5m處，不影響烘房門的開關及操作巡回。
檢查汽罩排濕、風機工作情況，汽罩不應滴水，噪聲小。
4.車前分紗區輔助裝置
車頭和烘房機架安裝后，即可安裝車前分紗區輔助裝置。
由于車頭工作幅寬加大，一般都在2800mm以上，而烘筒幅寬一般都采用2000mm，因而分紗的縱梁連接成梯形，注意左右的斜角不要超過7°，以免全幅紗片張力有顯著差異。
依次安裝張力輥、測濕輥、上蠟輥，校正其水平和平行度。調整張力輥彈簧或位移傳感器。校裝上蠟傳動裝置、蒸汽加熱及溫控裝置、噴印裝置及分絞棒托腳。
5.經軸架
將軸架、踏板、導輥托腳安放好，灌注地腳螺栓水泥，待水泥凝固后緊固地腳螺栓，進行精平。要求軸架對機臺中心線橫向偏移、對機臺十字線平行度、踏板導輥的平行度均≤1mm。軸架橫跨水平(用標準軸檢查)及踏板導輥水平≤1000：O.20。
安裝制動杠桿、制動汽缸，要注意靈活。如果有制動杠桿的機型，杠桿與制動汽缸和制動帶的連接點，每個經軸要保持一致。杠桿要放平，保持相互平行。制動帶與經軸制動盤要對正對齊，制動貼合好。
退繞張力擺動輥兩端彈簧要一致，緩沖油缸注油，張力指針校零。張力固定輥軸承中的壓力傳感器也要校準。
6.壓縮空氣系統與蒸汽系統的安裝調試
壓縮空氣系統首先要檢查氣源質量，尤其是單獨小空壓機
蒸汽管路安裝主要圍繞進汽側的分汽缸進行分配，通過汽管進入漿槽、烘筒及蠟槽各個加熱點。汽管安裝橫平、豎直，整齊美觀。截止閥和氣動溫控閥、疏水器及各處接頭均無漏汽且用保溫材料對汽管進行包扎。整個系統安全閥、過濾器、減壓閥、壓力表裝配完善。
試通蒸汽時，可先將分汽缸下的疏水器打開，各路支閥關閉，再打開進汽總截止閥，清洗分汽缸。然后打開支路截止閥，清洗烘筒前應將其疏水器的旁通截止閥打開，使蒸汽排污從旁通}截止閥流走，以免堵塞疏水器。四、電氣安裝調試要求
1.開關箱
開關箱內各電器元件應排列整齊、安裝牢固，無松動、損傷。布線要整潔，元器件連線必須走線槽，不許裸露。
應在開關箱附近做標準接地電阻，電阻值≤4Ω。箱內照明、排氣正常，必要時應有空調器降溫。
2.車頭部分
車頭全部按鈕、限位開關、氣動板電磁閥連線必須進相應的接線盒，并應標明正確接線號。控制面板的各個按鈕、旋鈕功能正確，動作靈活，不能有誤動作。車頭各機構動作靈活，聯鎖保護控制到位。
卷繞電動機、拖引輥電動機、織軸座車電動機動力線進開關箱與控制線應分開。
顯示屏通訊線、旋轉編碼器連線、張力輥角電位器連線、壓力傳感器連線都必須用屏蔽電纜，經單獨鋼管進開關箱，不能與動力線一起走。顯示屏顯示數據準確，操作方便，不死機。車頭各走線應打固定卡，以免繞人轉動機件，造成故障。
3.烘房
電動機動力線不能與屏蔽線和控制線穿同一線管進開關箱。
各溫度傳感器必須用屏蔽線連接，而且屏蔽層正確接地
烘房照明要用安全電壓，燈罩能防蒸汽。
4.漿槽
漿槽兩側按鈕板連線正確并加防水墊。氣動箱內各電磁閥連線必須經接線端子，并標明接線號。電控比例閥必須用屏蔽電纜，輸出氣壓穩定。上漿輥、引紗輥傳動電動機動力線必須與屏蔽線和控制線分開。
各氣動動作正確到位，浸沒輥升降靈活，限位準確。漿泵電動機轉向正確。漿液位控制準確，壓力液位計及上漿率檢測電位計調整合格。
5.經軸架退繞
退繞控制箱內連線正確，動作正常。注意接線頭的連接，做好絕緣以免進水短路。
五、試運轉
安裝調試完畢首先試空車運轉。開車前對所有軸承、齒輪箱及鏈條加油潤滑。重點檢查烘筒軸承、漿槽壓漿輥、上漿輥軸承、拖引輥軸承和萬向節潤滑。
開車后先以爬行低速運行，檢查機械有無碰擦、纏繞。再進行升速、降速，檢查機械有無異響、振動。逐步升速，共需運轉4h以上，檢查機械有無發熱、松動以及電動機負荷電流等。
然后進行帶紗試運轉，操作人員上車，調整工藝，用漿生產，一般3缸紗后可算基本完成。
第二節漿紗機的保養檢修[67，68]
為了保證漿紗機長期正常運轉，各項功能得到全面、充分的應用，要求機械運行穩定，能持續發揮它的效能，預防故障和延長使用壽命，故必須進行定期維護檢修。
新型漿紗機采用組裝式，把漿槽和車頭部分一次性組裝完畢，使用廠家不需拆平再裝，而經軸架和烘房部分故障相對較少，因此對全機不需安排，通常3年6個月頻繁的大小平車。
目前，普遍采取的做法是保養檢修和揩車，周期一般項目為每月一次，個別項目規定每周或按指定運轉工作時數進行。保養工作可以結合狀態維修的方式，通過專業點檢和精密點檢等手.段監測，正常則不拆，哪部分有毛病就拆修哪部分。確定設備部位偏移或變形的技術標準可結.合隨機資料并參照行業標準執行。
必須說明，對于使用年限較長的工廠，由于零部件供應不及時或維修工作未跟上等原因，有的已經著
現將保養檢修和揩車項目列述如下，周期除加以說明外，均為每月一次。
一、經軸架部分
(1)檢查經軸和導紗輥軸承回轉靈活。
(2)檢查經軸制動帶、制動鏈條、制動皮塊、汽缸皮碗及汽管，要求完好及制動靈活。
(3)每周清洗氣壓回路中的過濾器。
(4)檢查張力調節裝置緩沖油缸中的油位，并進行補充。
(5)檢查固定張力輥的軸承及壓力傳感器，保持完好。
二、漿槽部分
(1)漿紗了機時要徹底清洗漿槽，要注意死角的殘漿和漿皮，過濾網要清潔，溢流板橡皮要完好不漏漿，預熱器浮球要清潔、活絡，出漿口不能堵塞。各個轉動輥不能有漿皮黏結和回絲纏繞影響轉動靈活。
(2)檢查電磁閥、漿泵的輸漿作用，溢流板調節及漿液循環作用，不能有漏漿情況。
(3)檢查上漿率檢測電位計及液位壓力計的工作情況，進行調整。
(4)上漿輥、壓漿輥、浸沒輥周末停開時要用熱水洗刷。注意檢查橡膠表面是否圓整和完好，遇有缺損、裂痕和脫膠起泡情況，應換下送交專用器材修補或重新包覆橡膠。
(5)橡膠上漿輥、壓漿輥、浸沒輥至少半年要研磨一次。應在配有專用支撐夾具的合適機上進行，并配備圓度儀等附件。研磨后注意應將直徑稍小的一根上漿輥裝在前方使用，以免加伸長率。
研磨時先使用粗粒研磨輪進行粗磨，然后用細粒研磨輪細磨和精磨，研磨各種參數不得超過表9—2所列數據，否則會使橡膠表面發熱和粗糙損傷。
表9-2漿紗橡膠輥研磨參數
項目 |
研磨輪線速度 (m/min) |
橡膠輥線速度 (m/min) |
每轉橫動動程 (mm/r) |
研磨深度 (mm) |
粗磨 |
1800 |
10 |
14 |
2～3 |
細磨 |
1800 |
12.5 |
8 |
0.5 |
精磨 |
1800 |
25 |
5 |
0.1—0.2 |
磨前要檢查面層膠的厚度，若厚度已小于6mm，或已露出緩沖膠層，則需重新包膠。同時，還要檢查輥面有無傷痕、孔洞等缺陷或鐵屑等異物，如有，應將其清除干凈再磨。
應注意，同臺漿紗機雙漿槽的同位壓漿輥以及同位橡膠上漿輥要同時換下，同樣磨削，以保證其直徑、硬度和表面狀況完全一樣，以免回用時出現上漿差異。
(6)檢查上漿輥、壓漿輥、浸沒輥、引紗輥、加壓輥、張力調節輥及導紗輥軸承完好，轉動靈活。
(7)檢查壓漿輥氣動升降作用，兩端加壓一致及壓漿力隨車速無級調壓。
(8)檢查浸沒輥升降及側壓作用。
(9)檢查張力調節輥彈箐作用及指針校零。
(10)檢查引紗加壓輥氣動升降作用及磁性齒輪脈沖傳感作用。
(11)檢查漿槽進汽、漏汽及溫控情況。
(12)檢查電動機、同步傳動帶及浸沒輥升降裝置的工作情況。
(13)檢查漿槽兩側控制面板上開關按鈕、旋鈕、壓力表完好情況。
(14)檢查濕分絞棒平直光潔、傳動穩定、通水密封好。
三、烘燥部分
(1)了機時用壓縮空氣吹凈烘筒表面，洗凈表面的灰塵、茸毛和殘留的漿皮，以免沉積附著，損壞聚四氟乙烯涂層。尤其在經常更換品種，使用不同寬度經紗片時，更要消除兩邊與中間的差異。
(2)檢查烘筒、導輥軸承是否有損壞及轉動是否靈活，檢查烘筒軸承油位是否缺油。
(3)檢查進汽閥及溫控器的作用。
(4)檢查疏水器及冷凝水的排放。
(5)檢查烘筒鏈輪磨滅及鏈條伸長和張力。
(6)檢查氣動鏈條張力調節裝置的作用，壓縮空氣過濾器的作用及氣壓值。
(7)檢查進汽頭及管路漏汽情況。
(8)檢查汽罩排濕、滴水情況。
四、車前部分
(1)檢查張力輥彈簧或位移傳感器的作用，張力表校正零位。
(2)檢查上蠟輥傳動裝置、汽管漏汽、熔蠟及溫控作用。
(3)檢查測長噴印裝置的作用。噴印是否集中，是否有滴漏、流印。
(4)干分絞棒是否平直、光滑。
(5)加壓測長輥升降作用。
(6)測濕儀作用及指示燈完好。
(7)伸縮筘齒是否彎曲、排列不勻、有紗痕。伸縮筘伸縮、橫動及往復升降作用完好。
(8)調節輥位置是否居中，向后是否能與拖引輥將紗片夾緊。角電位計校零。
(9)織軸活動箱座及傳動絲桿每周要做一次清潔。
(10)織軸壓紗輥及上落軸裝置作用完好。
(11)液壓系統油壓、油位及有無發熱、漏油現象。
(12)檢查橡膠拖引輥表面磨滅情況，必要時重新研磨再用。研磨參數參考表9—2。
(13)車前部分各導紗工藝部件的軸承完好，轉動靈活，無發熱、異響。
(14)拖引輥傳動電動機、織軸傳動電動機傳動帶、齒輪工作正常，無發熱異響。
(15)車頭左右側面板及中間面板上的開關按鈕、旋鈕、指示燈完好。
(16)計算機顯示屏幕完好，人機對話操作自如。
第三節漿紗機的潤滑
新型漿紗機各轉動部件已充分使用滾動軸承，因而主要采用脂潤滑的方式，包括鏈條、鏈輪的傳動也是這樣。其次，則是液壓和各齒輪箱以及烘筒軸承的油浴潤滑。總的來說，潤滑條件較好，保證了機械高速運轉，防止磨滅，延長了機械壽命。
正因為這樣，對潤滑劑的質量要求也很高，例如高性能的鋰基脂，黏度范圍很嚴的潤滑油，以及無殘渣、氧化性能穩定的油劑等。許多企業使用美孚公司(Mobil)等世界名牌油料。實際使用表明，對油料的高標準要求，從減少零配件的損耗，減少機器故障，保證機器效率等方面
由于潤滑方式及潤滑劑質量的改進，加油周期也較普通老式漿紗機延長。按機器運行時間從數十小時到上萬小時，具體可按規定掌握，并可結合前述保養、檢修、停車時間進行。
現將使用較多的幾種機型，其主要加油部位、選用油料、加油周期等分別列述如下。

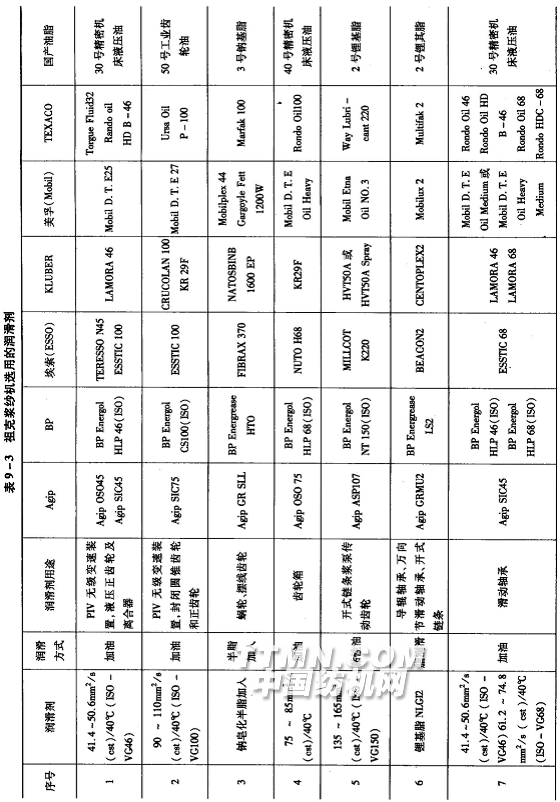

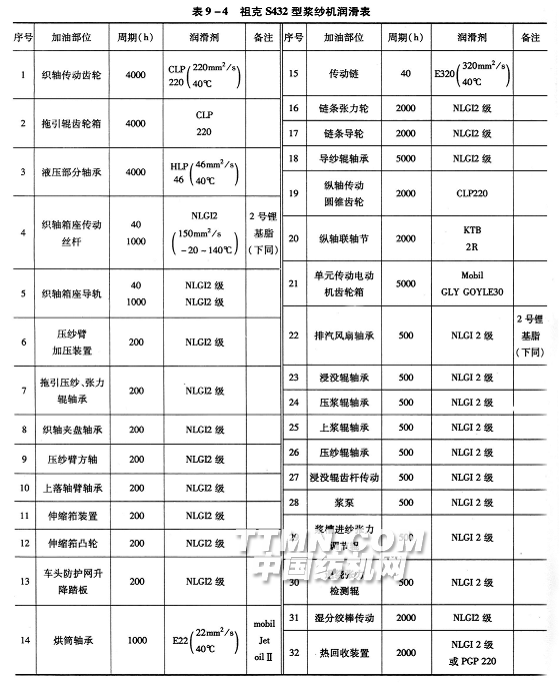

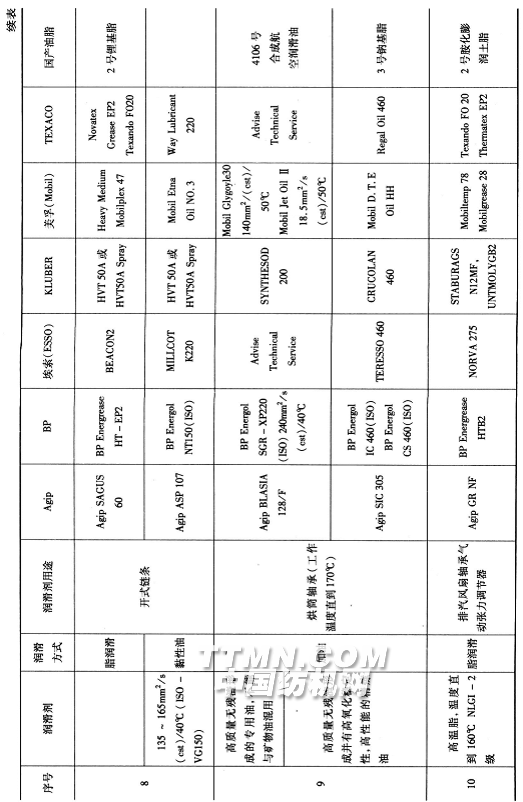

表9—3和表9—4為祖克S432型漿紗機選用的潤滑劑和潤滑表[15]。

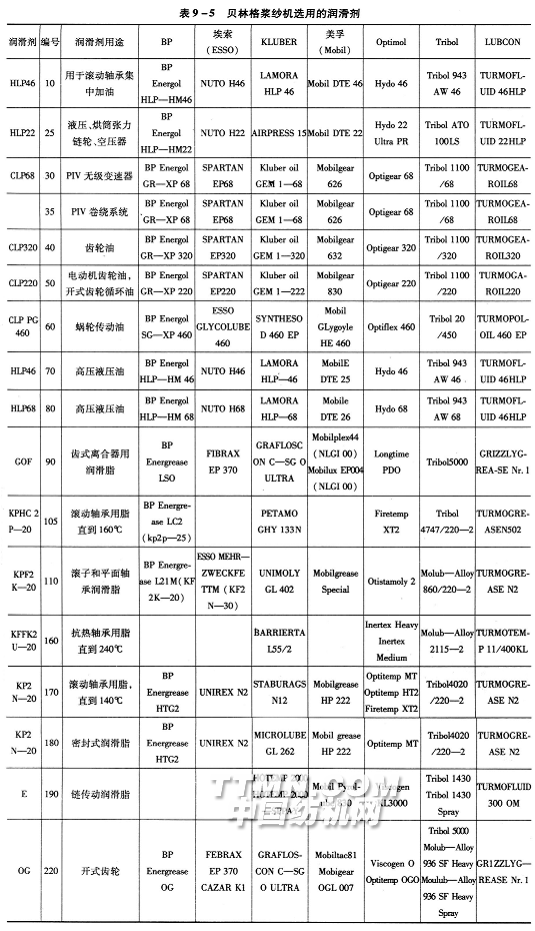

表9—5和表9—6為貝林格漿紗機選用的潤滑劑和潤滑表[18]。表9-5中第二行的編號數與表9—6中第四行的數字對應，查找更方便。
表9—6貝林格漿紗機潤滑表
序號 |
加油部位 |
周期 |
潤滑劑 |
備注 |
序號 |
加油部位 |
周期 |
潤滑劑 |
備注 |
l |
拖引輥電機齒輪箱 |
10000 |
50 |
5L |
20 |
油壓汽缸 |
5000 |
25 |
|
2 |
加壓輥軸承 |
1000 |
llO |
|
21 |
后烘?zhèn)鲃与姍C齒輪箱 |
5000 |
50 |
|
3 |
張力輥軸承(滑塊) |
1000 |
1lO |
|
22 |
張緊鏈輪 |
2000 |
110 |
|
4 |
擺動板支軸 |
1000 |
110 |
|
23 |
烘筒鏈輪、鏈條 |
250 |
190 |
|
5 |
拖引輥軸承 |
1000 |
llO |
|
24 |
烘筒軸承 |
1200 |
170 |
|
6 |
伸縮筘絲桿 |
1000 |
1lO |
|
25 |
小烘筒軸承及烘房導輥 |
500 |
170 |
|
7 |
伸縮筘升降及橫動裝置 |
1000 |
llO |
|
26 |
上漿輥電機齒輪箱 |
3000 |
50 |
1.6L |
8 |
織軸箱座傳動絲桿 |
1000 |
1lO |
|
27 |
引紗輥電機齒輪箱 |
3000 |
50 |
1.6L |
9 |
絲桿傳動電機齒輪箱 |
10000 |
60 |
0.18L |
28 |
浸沒輥傳動絲桿 |
250 |
190 |
|
10 |
離合器及軸承 |
1000 |
110 |
|
29 |
浸沒輥軸承 |
200 |
110 |
|
11 |
上落軸電機齒輪箱 |
10000 |
60 |
0.18L |
30 |
上漿輥軸承 |
200 |
110 |
|
12 |
上落軸臂支軸 |
1000 |
110 |
|
3l |
壓漿輥 軸承 |
200 |
110 |
|
13 |
上落軸鋼絲導輪 |
1000 |
llO |
|
32 |
加壓杠桿軸承 |
200 |
llO |
|
14 |
織軸夾盤軸承 |
1000 |
llO |
|
33 |
引紗軸軸承 |
200 |
llO |
|
15 |
卷繞電機齒輪箱 |
10000 |
50 |
4.5L |
34 |
張力檢測輥軸承 |
200 |
110 |
|
16 |
壓紗臂及轉子 |
1000 |
110 |
|
35 |
漿泵電機齒輪箱 |
10000 |
50 |
0.5L |
17 |
車前防護網鏈輪軸承 |
1000 |
190 |
|
36 |
排汽風機軸承 |
200 |
110 |
|
18 |
上蠟輥及傳動裝置 |
500 |
170 |
|
37 |
導紗輥軸承 |
200 |
110 |
|
19 |
張力輥及測濕輥 |
200 |
llO |
|
38 |
壓紗輥軸承 |
200 |
110 |
|

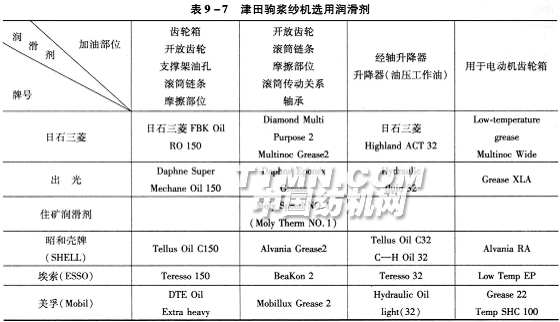

9—7和表9—8為津田駒漿紗機選用的潤滑劑及潤滑表[17]。
表9—8津田駒漿紗機潤滑表
序號 |
加油 部位 |
潤滑劑 |
周期 |
備注 |
l |
車頭卷繞齒輪箱 |
|
每3月檢查補充或更換 (第一次200h) |
|
2 |
上漿部分3.7kw電動機齒輪箱 |
|
每6月檢查補充或更換(第一次500h) |
加油量0.7L |
3 |
上漿部分2.2kw電動機齒輪箱 |
使用長壽命Alvania潤滑脂RA |
20000h或3年進行拆卸更換 |
減速機構補充240g 低速軸承補充140g |
4 |
油壓工作油 |
|
每3月檢查更換 第一次200h更換 |
最低每年更換一次 |
5 |
開放齒輪、滾筒鏈條 |
|
開始運轉一月內每2～3天加一次油，以后每周加一次油 |
開放齒輪及主傳動關聯以外的滾筒鏈條可不加機油而加黃油 |
6 |
支撐架加油孔、摩擦部位 |
|
開始一周每天加一次以后每周2—3次 |
浸沒輥升降機構應充分涂敷黃油，以免漿液硬固在上 |
7 |
烘筒軸承和旋轉接頭 |
MorispeedNO.1 |
每2周加一次 |
|
8 |
一般軸承 |
|
每3月加一次 |
|
表9-9和表9-lO分別為GA308型和GA338型漿紗機的潤滑表[16,19]，其中均已包含所用潤滑劑的規格。
表9—9GA308型漿紗機潤滑表
