漿液位檢測與上漿率監控
一、貝林格漿紗機的漿液位檢測裝置
如圖3—65所示，在漿槽預熱器4的后端面安裝有壓力傳感器1，利用漿液壓力與深度成正比例的關系，檢測預熱器中液位高低，自控輸漿補給。

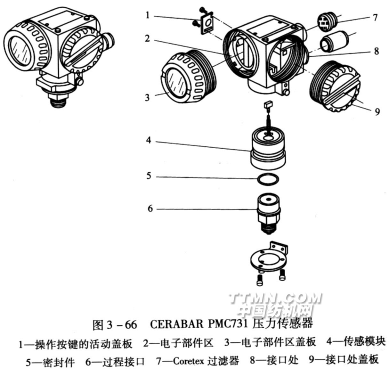

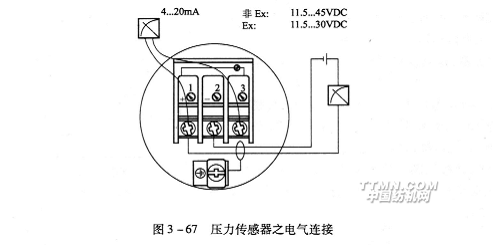

圖3—66為壓力傳感器的構造。該傳感器型號為CERABARPMC73l。其電氣連接如圖3—67所示，先將接口處蓋板(圖3—66中9)用螺絲安裝上，在接線圖中端1和端3之間接入電流計，隨著漿液位高低將獲得下列檢測值和顯示值(表3—5)。

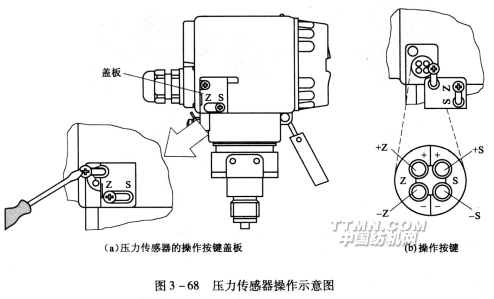

壓力傳感器的操作如圖3—68所示，即松開螺絲后把蓋板移至一側。同時按一下+Z和-S，操作按鍵鎖閉，同時按一下一Z和+S，操作按鍵解鎖。
表3—5壓力傳感器電流檢測值和液位顯示值
液位(mm) |
檢測壓力(kPa) |
檢測信號(mA) |
裝置上之顯示(mm) |
≤40 |
約0.05 |
4 |
40 |
260 |
約2.22 |
13.9 |
260 |
395 |
約3.55 |
20 |
395 |
壓力傳感器之校正：
(1)首先接入電流計(圖3—67)。
(2)將預熱器漿液放空，按下按鍵+z或-z，直至電流計上的值調節到4mA。
(3)往預熱器中注水，直至液位達260mm，按下按鍵+S或-S，直至電流計上的值調節到13.9mA。
壓力傳感器出廠前一般已經過校正。
二、津田駒漿紗機漿液位檢測及上漿率監控裝置

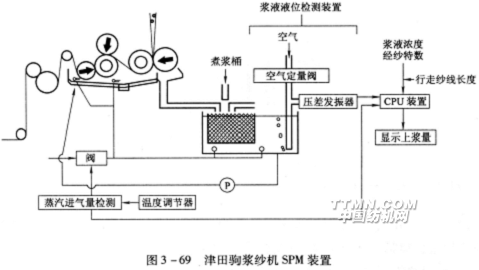

如圖3—69所示，為津田駒漿紗機SPM裝置示意圖。其漿液位的檢測是利用液位造成的空氣壓差。檢測用的空氣管豎直放置在預熱漿槽
三、祖克漿紗機的漿液位檢測和上漿率監控裝置
1.BMA裝置[28]

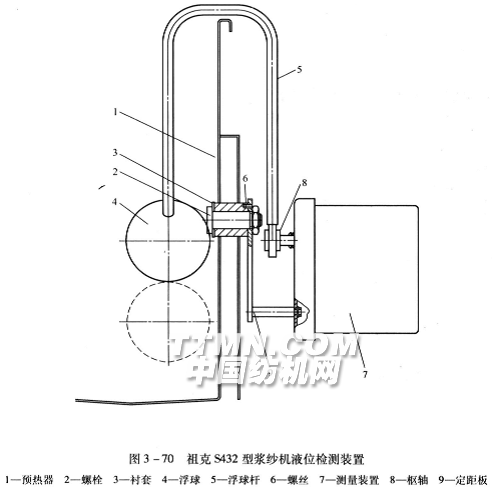

圖3—70所示為祖克S432型漿紗機漿液位檢測裝置。實線和虛線的圓4表示預熱器1中漿液在低位和高位時浮球的位置。它比一般有固定支軸的浮球優越，浮球桿5靠在預熱器1后壁的上沿，擺動靈活，不易被漿皮粘住。浮球桿外段下端插入樞軸8的套內，可將其擺動傳入電氣測量裝置7。定距板9通過螺栓2，、襯套3和螺絲6安裝在預熱器后壁上，電氣測量裝置7與定距板9用螺栓連接，保持穩定位置。

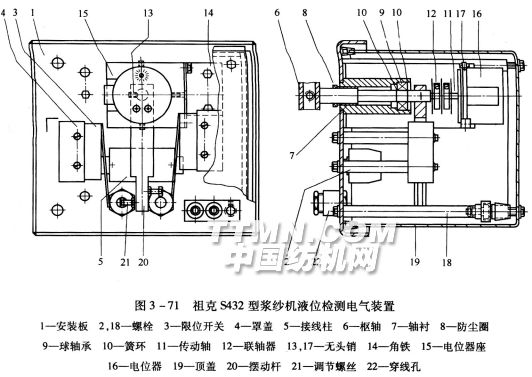

圖3—71所示為電氣裝置的內部結構。套著浮球桿的樞軸6通向盒內，有軸襯7和球軸承9支承，進而通過聯軸器12與電位器16的傳動軸11連接。樞軸6上裝有擺動桿20，其下端裝有調節螺絲2l，當預熱器中漿液位高低超過控制限度，浮球桿擺動使擺動桿達到最大角位移時，調節螺絲作用到左邊或右邊的限位開關3，電信號傳遞給輸漿電磁閥開始補給漿液或停止放漿，從而保持漿液位穩定。

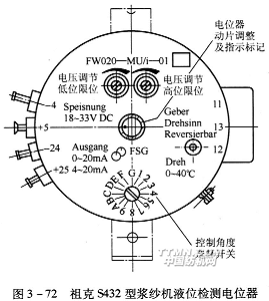

祖克S432型漿紗機BMA上漿率監測裝置的核心是圖3—72所示的電位器，其型號為：FW020一MU/i-0l。具有電壓調節的高低限位、電位器動片調整及指示標記、控制角度選擇開關。
其輸入電壓為18～33VDC；
輸出電流為0～20mA；
輸出電壓為O-16VDC(499Ω負載時)；
控制角度為18°-36°。
安裝：
(1)按照電路圖把引線焊接固定好。
(2)聯軸器傳動軸暫不緊固。
調試：
(1)控制角度選擇開關置于適當數字上，液位浮球在最低位，作為“0”位。
(2)整機送電，用數字萬用表測量控制盒中的紅、黑接線端子。
(3)調整電位器動片，使控制器有O.5—3V的電壓輸出，然后固定電位器動片。
液面高度的初始設定：如圖3—73所示。
(1)最低液面高度，用一高度為42mm的墊塊放在浮球正下方或注入100mm高的清水，調整電位器的電壓低位限位，使輸出電壓為O.5V，同時調整好浮球下限位。
(2)最高液面高度，用一高度為145mm墊塊放在浮球正下方或注入200mm高的清水，調整電位器的電壓高位限位，使輸出電壓為9.5V。同時調整好浮球上限位。
當電位器的傳動軸聯軸器緊固后，漿液消耗引起的浮球到樞軸的運動即傳遞給電位器，從而向計算機輸人電壓信號。計算機的BMA功能包括表3—6的計算程序和數據。
