漿槽的氣動控制
漿紗機的氣動控制裝置中漿槽是主要部分，氣路也最復雜。

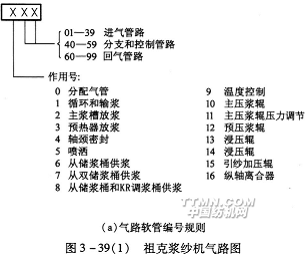

祖克漿紗機的氣路如圖3—39所示，其氣路軟管編號見圖3—39(a)。
漿槽所需壓縮空氣壓力：壓漿力為40kN時，氣壓為0.65MPa；壓漿力為100kN時，氣壓為0.85MPa。
壓縮空氣流量：?jiǎn)谓螇篠E、SVR漿槽為1.15m3/h，雙浸雙壓SD—S漿槽為1.65m3/h。
1.漿液的循環輸送

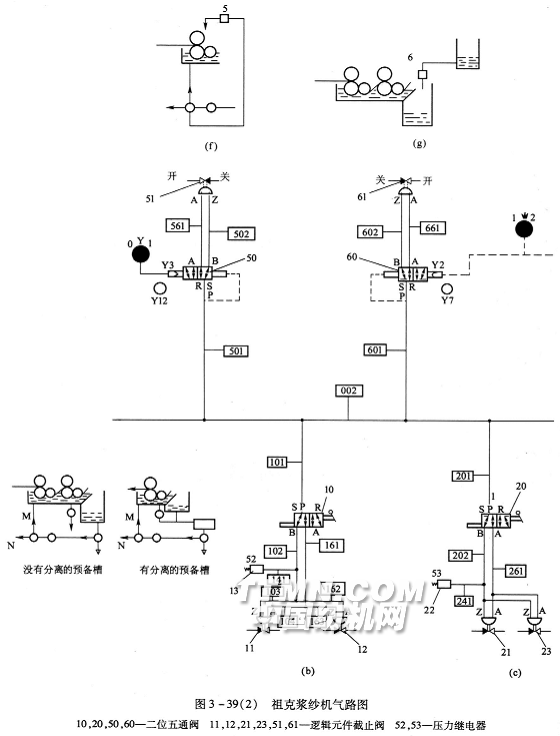

如圖3—39(b)所示，壓縮空氣經主汽管002、支汽管101流向二位五通閥10，由漿槽控制板上的選擇開關決定其位置。當選擇開關指向M時，氣流經閥P—B，由102、103進入邏輯元件截止閥11使閥M打開，并相應通過邏輯元件截止閥12使閥N關閉。使預熱器流入輸漿橫管的漿液由漿泵輸送進入漿槽，后由漿槽溢流板回到預熱器，完成漿液循環。當選擇開關指向N時，閥lO移位，氣流通人16l、163進入邏輯元件截止閥12使閥N打開，并相應通過閥11使閥M關閉，使預熱器流人橫管的漿液可由閥N排放或抽人回漿桶另行使用。
壓力繼電器52為保護開關，當管路失壓時，由其動作切斷電源，起到保護作用。
2.主漿槽排放
如圖3—39(c)所示，當漿槽控制板上的選擇開關指向槽底排放時，圖中二位五通閥20即接通P—B，由主汽管送來的壓縮空氣經支汽管201、202進入邏輯元件截止閥2l使槽底排放球閥打開，漿液或清洗漿槽廢水即可直接放掉。反之，停止排放時，選擇開關換向，壓縮空氣由261進入邏輯元件截止閥23使球閥關閉。壓力繼電器53為保護開關。
3.預熱器排放
如圖3—39(d)所示，與主漿槽排放相似，無須贅述。
4.軸頸密封
如圖3—39(e)所示，在上漿輥兩端軸頸處設置氣環。主汽管002送來的壓縮空氣經支汽
5.噴灑
如圖3—39(f)所示，主汽管002的壓縮空氣經501作用于二位五通閥50。當選擇開關位于l時，電磁閥50處于R—B位置，氣流經501進入邏輯元件截止閥51，使?jié){管中的閥5開啟，噴灑裝置向漿槽浸壓輥、上漿輥噴漿。當選擇開關換到0位時，閥50移到R—A位置，氣流經561進入截止閥51，使?jié){管中的閥5關閉，停止噴灑。
6.從儲漿桶供漿
如圖3—39(g)所示，主汽管002的壓縮空氣經支汽管601作用于二位五通閥60。當選擇開關處于位置1時，電磁閥R—B與氣路接通，壓縮空氣經602進入邏輯元件截止閥61，打開球閥6使儲漿桶內漿液輸入預熱器。當選擇開關處于位置2時，電磁閥60換位，壓縮空氣進入邏輯元件使閥6關閉，停止放漿。也可以不用這種選擇開關換向的手動供漿方式，直接由漿液浮球升降自動控制供漿。
7.從雙儲漿桶供漿

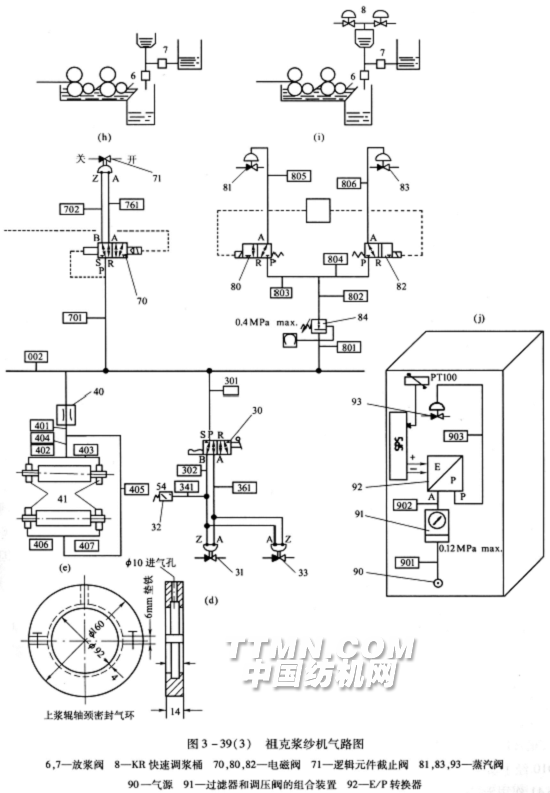

如圖3—39(h)所示，用雙閥6和7放漿的聯合裝置，雙閥同樣由電磁閥70和邏輯元件截止閥71操縱。但兩個漿桶可以放不同的漿液，使用中進行混合。
8.從儲漿桶和KR調漿桶混合供漿
如圖3—39(i)中，6和7為放漿閥，8為KR快速調漿桶，可以放在漿紗機附近現場調漿。KR桶的煮漿蒸汽閥由支汽管80l、802供給氣流控制。當電磁閥80和82線圈通電受激，閥芯移到R—A位置時，氣流即由803、805作用到蒸汽閥81和由804、806作用到蒸汽閥83，使其開汽煮漿。而閥6和7則按照前述氣控系統放漿或關閉。
9.溫度調節
圖3—39(j)中，氣源90供氣，經汽管901進入過濾器和調壓閥的
10.主壓漿輥的氣動控制

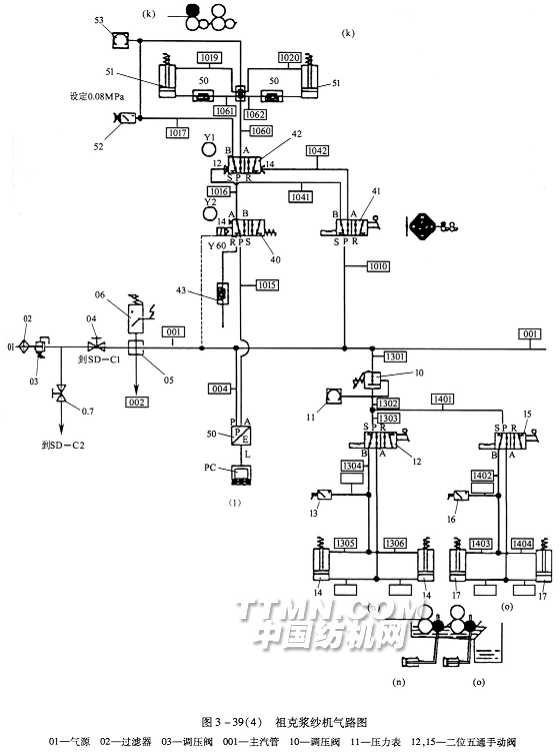

如圖3—39(k)所示，氣源01經過濾器02、調壓閥03向系統供氣，對于0～40kN的壓漿力，正常壓力為0.65MPa(0—100kN的壓漿力，正常壓力為0.85MPa)。向前通道由支汽管1010經手動閥41作為壓漿輥升降的控制源。當漿槽控制板上的手動開關向上撥動時，氣流經4l作用于二位五通閥42的右端14，管路R—A接通，主氣流經1060、單向閥50進入汽缸51下部，活塞上升將壓漿輥抬起，使停車時壓漿輥無法因自重而落下，不會因輥面橡膠長期一處受壓而變形。
需要開車加壓時，漿槽控制板上開關下?lián)埽瑘D中閥4l閥芯移位，流向閥42右端14的控制氣流切斷，左端12的控制氣流接通，從而使管路P—B導通，由電磁閥40過來的主氣流得以從閥42通向1017氣管。
圖3—39(1)中Pc為計算機，漿紗I速、Ⅱ速的壓漿力及其變化斜率均在計算機人機界面中設定。主汽管001通過支汽管004輸入的氣流到達P/E轉換器，與計算機設定值比較，確定輸送的氣壓。主氣流經1015汽管，經電磁閥40的P—A氣路，經1016汽管，和前述由控制氣流導通閥42的P—B管路，再經1017、1019和1020進入汽缸51活塞上部，使壓漿輥落下與上漿輥接觸，并且達到設定的壓漿力。
停車或突然停電時，電磁閥40因電力消失，彈簧作用移位，由P—A導通改換為B—R導通，為避免汽缸壓力消失過快，需事先調整節流閥43，保證在2—3min以后壓漿輥才會抬起。
圖中06和52為壓力保護
11.浸壓輥的氣動控制
如圖3—39(n)、(o)所示，支汽管1301從主汽管00l得氣，經調壓閥10減壓，由壓力表測量顯示。氣流經汽管1302后分為兩路，第一路經汽管1303進入二位五通手動閥12。需要施加側壓時，將漿槽控制板上的選擇開關向上漿輥方向撥動，從而使二位五通閥之P—B接通，氣流繼續經汽管1304，并經汽管1305和1306進入左右汽缸的上部，使活塞下壓，把浸壓輥拉向上漿輥加壓。第二路經汽管140l的氣流按同樣的路線進入后浸壓輥兩端汽缸，對后上漿輥加壓。當不需要側壓時則通過選擇開關使二位五通手動閥12和15移向R—A，使氣路放空，浸壓輥便由于汽缸頭端的彈簧使活塞桿復位，與上漿輥脫開。
12.預壓漿輥的氣動控制

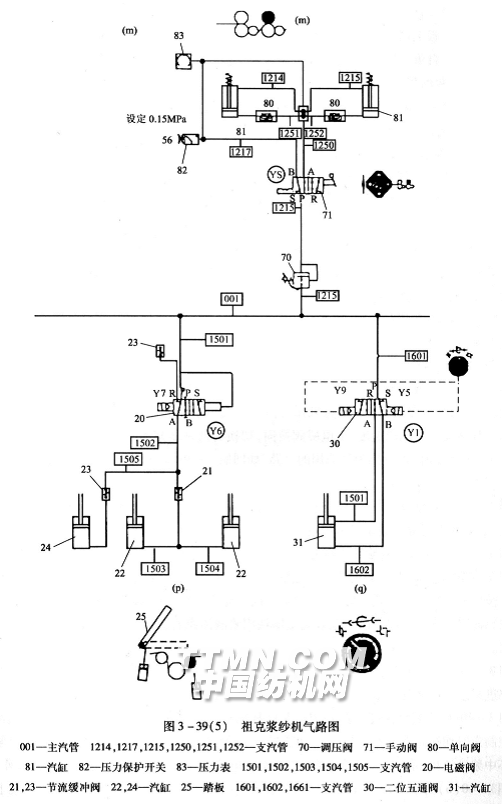

如圖3—39(m)所示，主汽管00l經支汽管1215供氣，經調壓閥70調定壓力(由壓力表83指示)經手動閥71處，當漿槽控制板上的選擇開關向上撥時閥R～A導通，氣流經汽管1250、1251和1252和單向閥80進入汽缸81活塞下部，將壓漿輥抬起。當選擇開關下?lián)軙r(shí)閥P—B導通，氣流經汽管1217、1214和1215進入汽缸81活塞上部，使壓漿輥下壓與上漿輥接觸，并達到設定的壓力。
82為壓力保護開關，應預設0.15MPa。
13.引紗加壓輥的氣動控制
如圖3—39(p)所示，氣流經主汽管001、支汽管150l到電磁閥20，當漿槽控制板上加壓輥選擇開關上撥時，電磁閥導通P—A，氣流經l502、節流緩沖閥21、支汽管1503和1504進入加壓輥兩端汽缸22，活塞使加壓輥上抬。同時氣流經支汽管1505、節流緩沖閥23進入汽缸24，活塞上升時使踏板25向上搖起。踏
當漿槽控制板上選擇開關下?lián)軙r(shí)，電磁閥芯移位，B—R導通，支汽管150l氣流不再輸入，加壓輥和踏板因自重下壓，活塞迫使汽缸余氣經支汽管1502和節流閥23緩緩放出。
14.縱軸偶合的氣動控制
如圖3—39(q)所示，當漿槽控制板上選擇開關左撥時二位五通閥30處于R—B接通的位置。由支汽管1601輸送的壓縮空氣經R—B和支汽管1602進入汽缸31下部，向上推動活塞桿，使離合器偶合，從而可傳動引紗輥。當選擇開關右撥時，二位五通閥30處于R—A導通位置，氣流從汽管1661進入汽缸活塞桿上方，使活塞下壓，從而使引紗輥的傳動脫開，便于起了機操作。

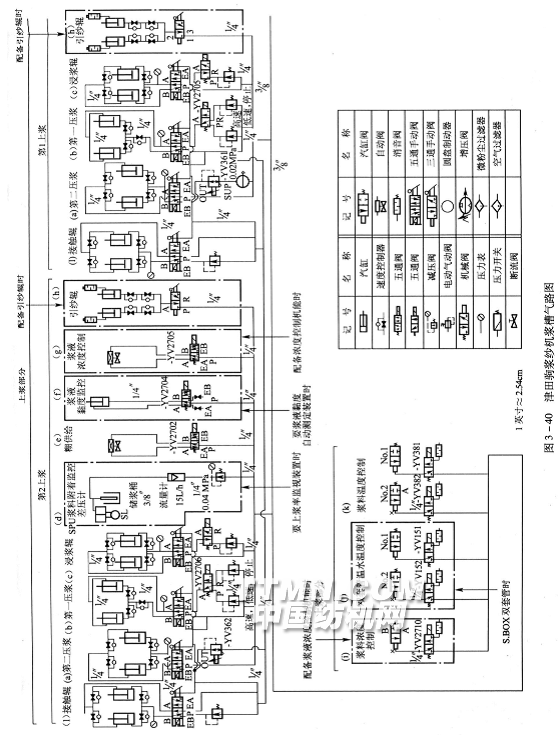

津田駒漿紗機的漿槽部分氣路如圖3—40所示，左邊為第二漿槽氣路，右邊為第一漿槽氣路，第一漿槽圖3—40(a)、(b)、(c)、(h)、(1)部分與第二漿槽相同。
圖3—40(a)為第二壓漿輥的氣路，最下方為增壓閥，從0.64cm(1/4英寸)汽管輸入的氣流首先在此閥中調節到O.92MPa，向上輸入YV361/YV362比例閥，再經五通手動閥，根據選擇開關決定氣流是進人壓漿輥加壓汽缸的下部將輥托住，或是進入汽缸的上部，使壓漿輥對上漿輥加壓。電控比例閥由PLC控制，按照計算機設定的壓漿力和壓漿力隨漿紗速度變化的比例確定汽缸的壓力。
圖3—40(b)為第1壓漿輥即預壓漿輥的氣路，在實行二級調壓時，“高速”設定左邊調壓閥較高的壓力，通過YV2705/YV2706電磁閥P—A輸送高壓氣流。低速到停止設定右邊調壓閥較低的壓力，通過電磁閥R—A輸送低壓氣流。當其后手動五通閥導通加壓回路時，第一壓漿輥就隨著漿紗運行的二段速度，由
圖3—40(c)為浸漿輥的氣路，進氣首先經過調壓閥設定壓力，再經過機械閥決定是否輸入，經過手動五通閥決定是要浸漿輥脫開或是對上漿輥加壓。
圖3—40(d)為津田駒漿紗機特有的SPU上漿率監控裝置的氣路。進入的壓縮空氣經調壓閥調到0.04MPa，通過15L/h的流量計定量由空氣豎管輸入漿槽預熱器，隨著漿液位高低不同，從橫管輸出的氣壓發生變化，通過壓差發振器向計算機CPU裝置發送相應信號，檢測漿液高度自動控制輸漿。進一步將反映的漿液高度即耗用漿液體積的變化，作為計算機檢測監控上漿率的依據。
圖3—40(e)和氣路相似，上部為供漿氣動閥，下部為YV2702/YV2708電磁閥。當預熱器需要進漿或者需要補充濃度較高的漿液時，電磁閥切換進氣方向，使氣動閥開啟進漿。
圖3—40(f)為漿液黏度監控測定中黏度杯的氣動升降裝置氣路。YV2704電磁閥由PLC程序控制定時切換導通氣路，當汽缸活塞升降時，用線牽引黏度杯升降，黏度杯上升出離漿液面直到杯中漿液流盡，重量消減，可記錄黏度秒數。電磁閥與兩個節流閥相連起氣流緩沖作用。
圖3—40(h)為引紗輥上加壓輥的抬起裝置氣路。在起機或其他操作需要將引紗輥上的加壓輥抬起時，可通過手動閥換位，使氣流通入加壓輥兩端的汽缸，活塞桿上升將加壓輥抬起。由于氣路中串聯正反向的單向閥和節流閥，汽缸的抬起和回落均較遲緩，避免沖擊。
圖3—40(i)為漿料濃度控制氣路：在漿液濃度配備的新型控制裝置中，信號輸入電磁閥YV2710，使氣流通入，操作汽缸閥，補充濃度較高的漿液，通過反饋信號保持漿液濃度穩定。
圖3&#
圖3—40(k)為漿料溫度控制的氣路。漿料溫度控制即是漿液溫度控制，由漿槽安裝的溫度傳感器信號反饋使電磁閥YV381/YV382(雙漿槽1和2)操縱汽缸閥改變進汽，調整溫度。
圖3—40(1)為接觸輥加壓裝置的氣路。在津田駒HS20一Ⅱ型漿紗機漿槽上漿輥下方安裝.有接觸輥(圖3—31中9)。本氣路圖中設有調壓閥和手動五通閥。五通閥決定壓縮空氣進入汽缸活塞的上方或下方，即接觸輥是需要對上漿輥加壓或脫開。而調壓閥則確定壓力的大小。
貝林格漿紗機的氣動控制如下：

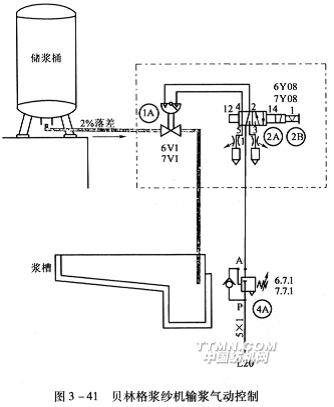

貝林格漿紗機輸漿氣動控制如圖3—41所示。已經調制好的漿液存放在儲漿桶中，桶位于高臺上，且輸漿管向下傾斜有2％的落差，可以自流放漿。氣路L20輸人壓縮空氣經減壓閥4A通向電磁閥2A再進入邏輯元件的截止閥1A。由漿槽預熱器中的液位控制器操縱電磁閥2A，決定是否輸入漿液，以保持漿槽液面高度穩定。

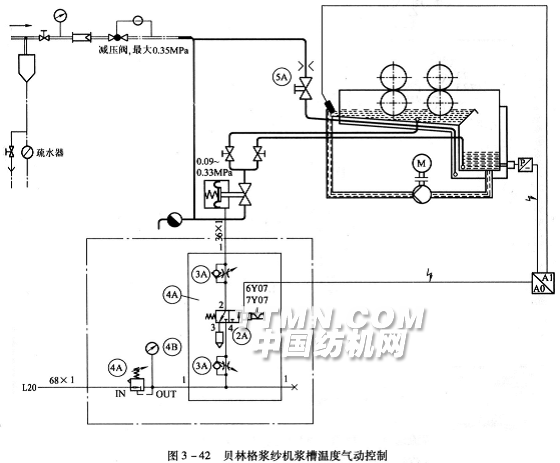

貝林格漿紗機漿槽溫度的氣動控制如圖3—42所示。氣路20輸入壓縮空氣經調壓閥lA(及壓力表1B)，節流閥、止回閥3A通向電磁閥2A。如能通過，再經節流閥、止回閥3A進入薄膜閥，控制流經薄膜閥的蒸汽從兩個截止閥分別通入主漿槽和預熱器的魚鱗管對漿液直接加熱。裝在漿槽中的溫度傳感器與I/P轉化器的信號經過模擬輸入輸出信號A1/Ao，控制電磁閥2A決定其是否導通，使蒸汽加熱漿液保持在設定的溫度。
漿槽夾層內的蒸汽對漿液間接加熱保溫，由恒溫阻斷器5A控制。

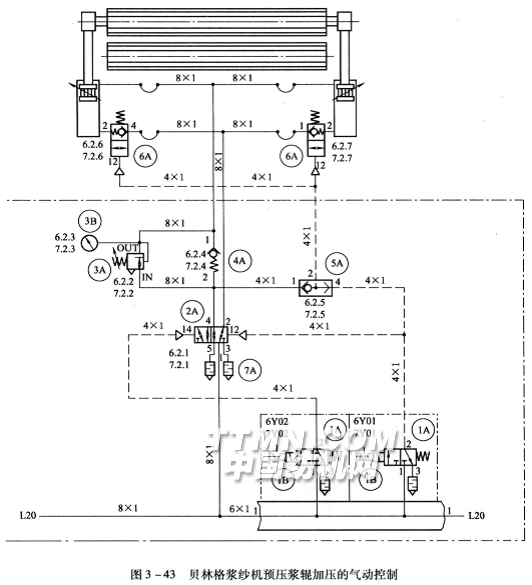

貝林格漿紗機預壓漿輥加壓的氣動控制如圖3—43所示。
由L20輸入的壓縮空氣經1A(1B
輸入汽缸下部的氣流通過7A后再經6A單向閥才能進入汽缸，此時單向閥5A沒有氣流通過。當氣流改換為輸入汽缸上部時，有部分氣流從單向閥5A通向6A使其換向，汽缸下部的空氣得以從6A經7A排出。

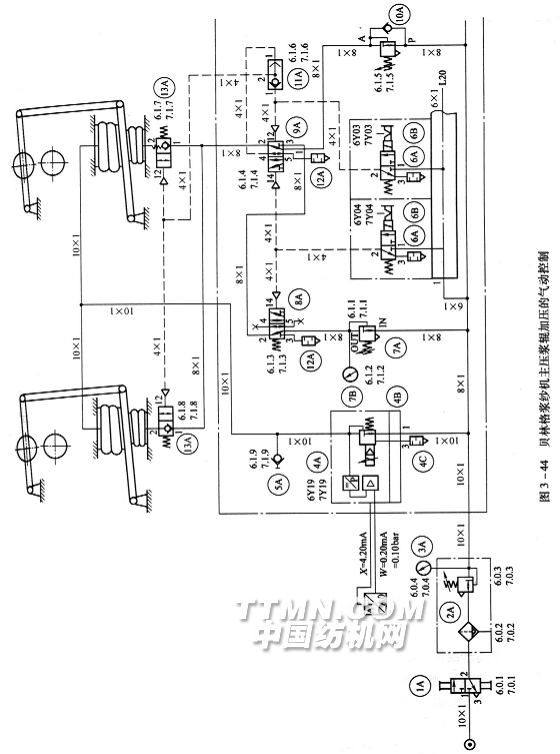

貝林格漿紗機主壓漿輥加壓的氣動控制如圖3—44所示。
氣源經換向閥1A，過濾、調壓、測壓裝置2A、3A形成L20氣路。氣路經比例閥4A、止回閥5A進入上部氣囊加壓。氣路經調壓閥7A，電磁閥8A(在通過6A的氣流配合下)電磁閥9A(在通過6A的氣流配合下)止回閥13A進入下部氣囊，將壓漿輥抬起。同樣，氣路經調壓閥10A，電磁閥9A(在電磁閥6A配合下)止回閥13進入下部氣囊，也可將壓漿輥托住。氣路經電磁閥6A作用到電磁閥9A的一端或通過單向閥11A使13A換向，下部氣囊空氣可排出。

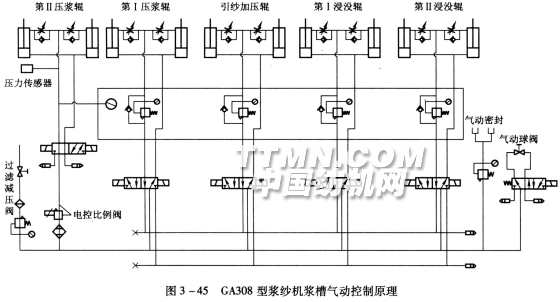

GA308型漿紗機漿槽氣動控制原理如圖3—45所示。氣源經過濾、減壓后并聯七路輸入。首先是第二壓漿輥，氣流由電控比例閥隨車速無級調壓，電磁閥轉換決定氣流是輸入汽缸上部加壓或是輸入下部抬起，壓力傳感器提供反饋信號。第一壓漿輥，引紗加壓輥，第I、第Ⅱ浸沒輥均由電磁閥換向，決定氣流輸入是加壓或是將輥抬起，調壓閥供設定壓力大小。氣動密封為該機型專有的裝置，位于上漿輥軸承處，由壓縮空氣作用，可避免漿液浸入軸承破壞油脂潤滑，造成損傷。氣動球閥為控制輸漿用，預熱器浮球隨漿液面升降，其支軸杠桿與限位開關作用產生電信號傳遞給電磁閥，使氣動球閥轉換、停止或放漿。
