計算機控制系統的操作

一、GA308型漿紗機計算機控制系統的操作[16]

控制系統的界面是按照整機的工藝流程分別設置和顯示。按畫面序號依次敘述。

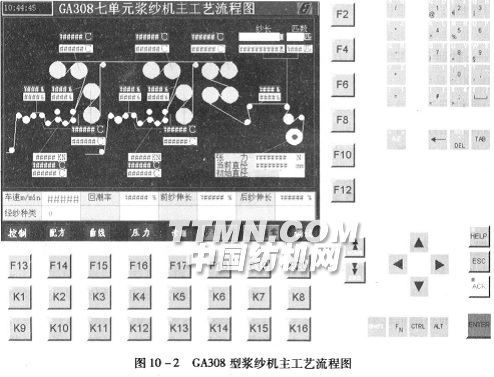

1.主工藝流程圖總覽界面

如圖10—2所示。

(1)主工藝流程圖中各功能鍵的含義：圖下方各功能鍵按其所對上列文字依次F13為控制，F(xiàn)14為配方，F(xiàn)15為曲線，F(xiàn)16為壓力，F(xiàn)17為診斷，其他F鍵和K鍵在此畫面中不用。

(2)主工藝流程圖中顯示的數據：漿紗過程中的各個工藝參數的設定值和實際值都在畫面中顯示。其上行為藍色設定值，可進行更改。下行黃色實際值，只可顯示。

下面還有當前車速、回潮率、前紗和后紗伸長以及經紗種類等顯示。

2.控制畫面

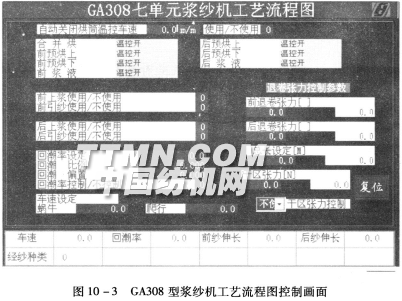

在主工藝流程畫面中按控制功能鍵F13，即可進入控制畫面，如圖10—3所示。

在圖中可設置工藝參數：

(1)按上、下、左、右鍵把光標對準要改動的參數，然后按0……9數字鍵設定，最后按ENTER鍵即可。

(2)畫面中的“自動關閉烘筒溫控車速”，其含義為當其后面的“使用/不使用”選擇1時為使用，當前車速小于此車速，所有烘筒將自動關閉，以避免在低速時烘筒溫度過高把紗線烘得太干；如果選擇0時為不使用，烘筒溫控始終處于開啟狀態。

(3)前后上漿，引紗也是選1時使用，選0時不用，可作為單漿槽使用。

(4)干區張力控制選1時使用，即干區是由張力控制的，伸長控制不起作用，選O時不使用，干區用伸長控制。

蝸牛車速可在0.5～1.5m/min之問設定，一般設定在O.5m/min。

爬行車速可在2～5m/min之間設定，一般設定在2m/min。

總長設定：此參數設定為單軸總經退繞的長度。

回潮率設定：根據工藝要求設定所需回潮率的值。

回潮比例和偏置是回潮顯示和控制的兩個重要參數

表10—1不同品種常用的回潮比例和偏置值

回潮率控制/不控制選擇：選1時回潮率自動控制，選0時回潮率不控制。

3.配方畫面

在主工藝流程畫面中，按配方功能鍵F14可進入配方畫面，如圖lO-4所示。

(1)在配方畫面中按工藝要求依次輸入所需設定的工藝參數，并輸人品種編號，然后按EN。TER鍵存儲，即可按“退出”返回主畫面。

(2)參數的設定方法為按鍵把光標對準需要改動的參數，然后按0……9數字鍵設定所需參數，最后按ENTER鍵確認即可。

配方畫面最下排左起第1鍵為新工藝參數設定。第2鍵為應用新工藝配方，把配方的參數下載到主工藝流程畫面。第3鍵為存儲工藝參數配方。第4鍵為刪除工藝參數配方。第5鍵為把主工藝流程畫上載到配方畫面。

4.曲線畫面

在主工藝流程畫面中，按“曲線”功能鍵F15，進入曲線畫面，如圖10—5所示。

曲線畫面包括24h車速曲線，全機各部分的溫度曲線，其他為公共部分。需要更換曲線畫面時，按畫面左下角的符號即可。

5.壓力畫面

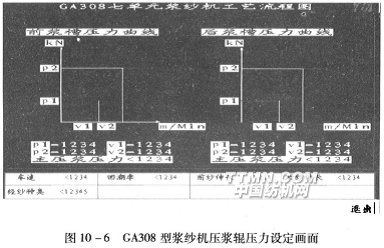

在主畫面中按壓力功能鍵F16，進入壓漿輥壓力設定畫面，如圖10-6所示。

當機器運行過程，壓漿輥的壓力隨著車速變化而作線性變化。其自控曲線及數據如圖10—7所示。

壓漿力設置：

壓力曲線p1：0～15kN；壓力曲線υ1：0～5m/min。

壓力曲線p2：15～40kN；壓力曲線υ2：5～80m/min。

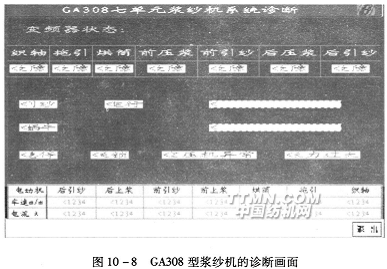

6.診斷畫面在主工藝流程畫面按“診斷”功能鍵F17，即進入診斷畫面，如圖10—8所示。

此畫面可以顯示當前各部分電動機是否正常工作、運行狀態及故障原因，不能正常開車時可查看。

7.調試畫面

因?yàn)榇水嬅嫔婕耙恍┲匾獏?shù)，不正確的修改會導致致命錯誤，使?jié){紗機嚴重?fù)p壞。所以只能由制造廠家和掌握密碼的專業人員使用。

二、津田駒漿紗機用MDS—e計算機控制系統的操作[17]

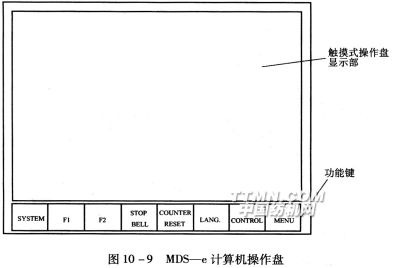

如圖10—9所示，采用彩色液晶觸摸式操作盤，條件設定等幾乎所有的操作可以通過直接觸摸該顯示部進行。

其功能鍵如下：

(1)SYSTEM鍵，用于顯示器本體調整。

(2)STOPBELL鍵，可以使計數器計數完了時的鈴聲停止。

(3)C0UNTERRESET鍵，當通過手動操作使計數器值(測定值)復原為“O”時，使用此鍵。

(4)LANG鍵，顯示“語言設定”的畫面。

(5)CONTROL鍵，顯示“控制盤”的畫面。

(6)MENU鍵，觸摸該鍵可以在MDs—e畫面的右下方使“主菜單”彈出。通過此主菜單，可以調出其他的畫面和功能。

菜單的層次：

從主菜單可以進一步調出“子菜單”、“維修菜單”。

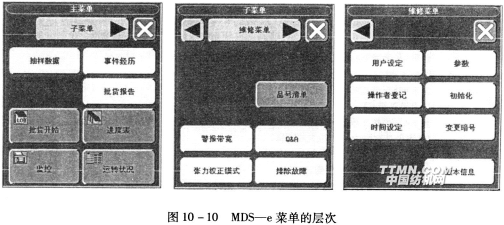

如圖10—10所示，觸摸按鈕，可以返回到前面的1個菜單上。觸摸按鈕，可以使各項菜單關閉。

各項菜單的顯示見后述各個畫面。數據的輸入，可以通過觸摸顯示于畫面上的鍵盤進行。

(一)共通操作

(1)通過↑↓←→鍵，使光標上下左右移動。

(2)觸摸CLR時，可使數據變?yōu)?#8220;0”。

觸摸DEL時，光標上的一個文字消失。

(3)觸摸can時，如若是在數據輸入過程中，則會返回到變更之前的數據。但是，當一旦按動END并確定了輸入內容時，或者通過按動↑↓I進行了項目移動時，即使觸摸Can也不會返回到原來的數據。

(4)觸摸END，可以使數據的輸入結束。

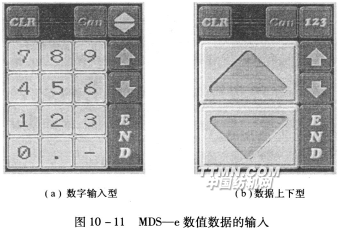

(二)數值數據的輸入(圖10—11)

通過“設定變更”和“品號編輯”等，可以在運轉條件數據輸入時進行顯示。

當觸摸右上角的“”時，即可以切換為圖10—11(b)數據上下型，當觸摸“123”時，即可以切換為圖數字輸入型。

當在運轉中進行設定值變更時，最初是顯示為圖10—11(b)數據上下型。這樣做是為了防止在運轉中發生數據的急劇變化。如有必要對設定值進行大幅度變更時，觸摸“123”切換為圖數字輸入型。即可以進行相應變更。但是應該謹慎操作。

(三)文字?jǐn)?shù)據輸入(圖10一12)

當通過“品號編輯”等進行有關信息等輸入時，可以進行文字?jǐn)?shù)據輸入。數字或者英文字的切換，可以通過觸摸“123”、&#

(1)英文字體輸入型：包括A～0和P～Z輸入用的兩個種類，切換是通過“A～”和“P～”的操作進行。

(2)數字輸入型：觸摸“123”，即可變?yōu)?#8220;數字輸入型”，觸摸右上方的“”，即可切換為“數據上下型”。

(四)關于畫面

1.共通的顯示與操作

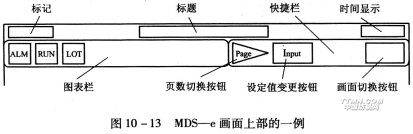

如圖10—13所示。

(1)標記，顯示機種、機臺的號碼。

(2)標題，顯示畫面的標題。

(3)時間顯示，顯示時間，可在“時間設定”畫面上修改。

(4)圖表欄部，對于機械的狀態，或者各種控制開關的選擇狀態，可通過圖表欄顯示。

(5)快捷欄，將正在顯示的畫面中，頻繁使用的按鈕顯示于此部位。

2.“語言設定”畫面

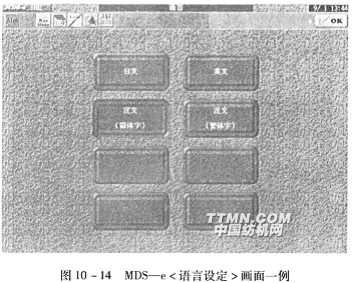

如圖10—14所示，可以進行日、英、中等8種語言之間切換。

操作：觸摸功能鍵LANG即顯示“語言設定”畫面。選擇了想要設定的語種之后，即可以觸摸快捷欄中的“OK”。

3.“控制盤”畫面

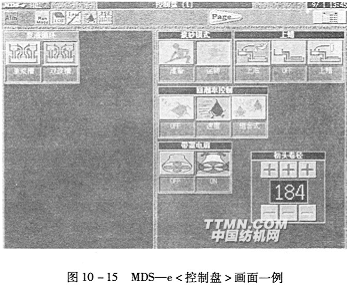

各種控制開關可以在MDs—e上設定，被選擇的開關會被推向下方，并且變?yōu)椴噬D10—15為畫面一例。

操作：按動CONTROL鍵，即可顯示控制盤畫面。觸摸想要選擇的項目，并進行設定。關于紅色框子中的項目，是以防止誤操作為目的的，具體步驟是：觸摸想要變更的項目的標題部分(標題部分變?yōu)樗{(lán)色)，觸摸想要選擇的項目，并且進行設定(與此同時，標題部分恢復為原來的灰色)。

可以進行設定的項目如表10—2所示。

表10R

注1.標有(*)記號的，表示為采用選擇件裝置的場合下。

2.從上至下的4個項目，為紅色框子中的項目。

4.“監控”畫面

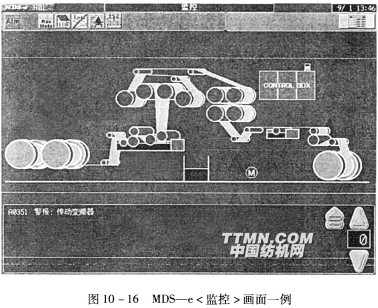

如圖10一16，將機械的狀態，主要是警報和故障以圖畫表示。在畫面的下部還同時顯示警報的信息及警報編碼。當從警報、故障的狀態復原時，圖畫和信息的顯示均會消失。

當一個畫面容納不下的時候，觸摸▲▼就可以閱覽其他頁。觸摸按鈕，可以在瞬間返回到最前面的那一頁。

當正在顯示警報、故障信息的時候，

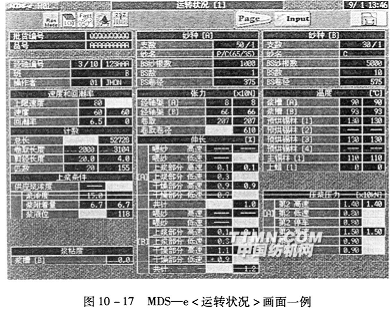

5.“運轉狀況”畫面

圖10一17為“運轉狀況”畫面。“運轉狀況”畫面共有2頁，通過觸摸Page按鈕，即可以進行畫面切換。

6.“事件經歷”畫面

圖10—18畫面顯示停臺原因和一部分操作等事項的記錄。觸摸“MENu”一“事件經歷”即可顯示此畫面。當一個畫面容納不下時，可以通過觸摸▲▼進而閱覽其他的頁，觸摸按鈕，可在瞬間返回到最前頁。

7.“取樣數據”畫面

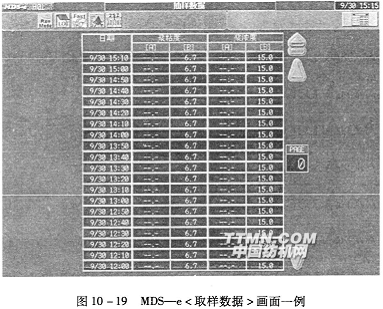

圖10—19為以10min為單位，將測定的漿液黏度和漿液濃度予以顯示。依次觸摸“MENU”→“取樣數據”即可顯示此畫面。也可通過▲▼進而閱覽其他頁，或通過返回到最前頁。

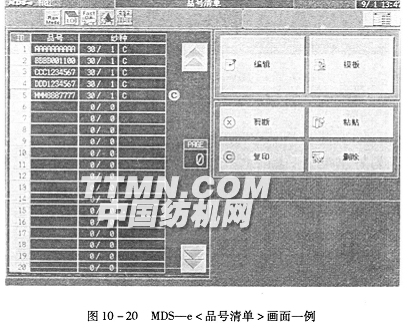

8.“品號清單”畫面

如圖10—20所示，可以進行品號的編輯和品號的制作。

在MDS—e中，事先將運轉條件作為品號予以設定，即可以通過批貨開始的操作，將事先登記好的品號調出來(LOT模式)。

品號可以在MDS—e上最多登記300個。

可以在畫面左側的品號清單中，直接觸摸品號進行選擇，被選擇的品號進行反白顯示。

9.“警報帶寬”畫面

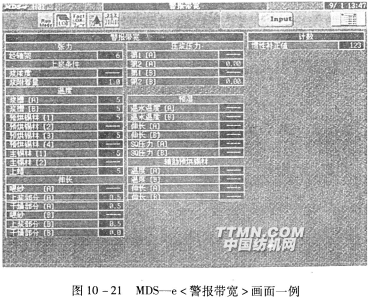

警報帶寬：如圖10—2l所示，觸摸畫面右上方的Input就可使光標顯示出來，同時顯示出鍵盤，此時即可進行數據輸入，完畢后觸摸鍵盤上的END。

當張力、溫度、伸長、壓漿力等各項測定

計數器慣性補償值：進行計數器事前停止用的設定。比如設定為5m時則會在計數器預置值的5m之前，使機器減低速度。

10.“張力校正模式”畫面

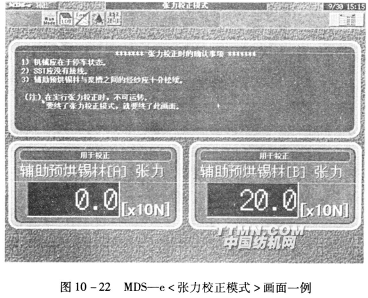

如圖10—22所示，顯示為了通過張力指示裝置進行零點校正、跨度校正所需要的張力。進行張力校正的時候，應該在使此畫面顯示出來之后再開始。

11.“Q&A”畫面

在運轉中，有時會由于紗線松弛、紗片的擺動以及速度不穩定等各種原因而引起機械失調的現象。在這里，通過回答“Q&A”里提出的問題，可以縮小原因所在的范圍，進而找出解決問題的方法。

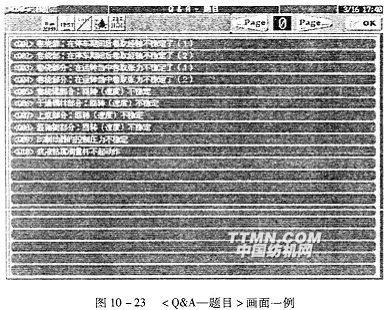

(1)“Q&A一題目”畫面。從子菜單按動“Q&A”按鈕，即可以顯示“Q&A一題目”畫面，如圖10一23所示。

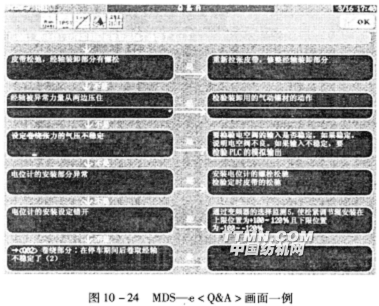

(2)“Q&A”畫面。在“Q&A一題目”畫面中觸摸想要查找的題目，即可移動到“Q&A”畫面，如圖10—24所示。

操作：顯示與選擇的題目相對應的內容(原因與處理方法)。在項目欄內，會出現寫有“題目”的項目，如果在此項目上觸摸，還可進一步跳到該題目的畫面上。

12.<排除故障>畫面

故障排除的顯示，有如下三個方法：

(1)由監控畫面顯示，觸摸其下面的信息部分即可顯示相應的故障排除處理方法。但是對于有關升降等操作的警報，將不顯示故障排除處理方法。

(2)由事件經歷畫面顯示，通過觸摸畫面的信息部分，即可顯示相應的故障排除處理方法。但是，對于有關升降等操作的警報，將不顯示

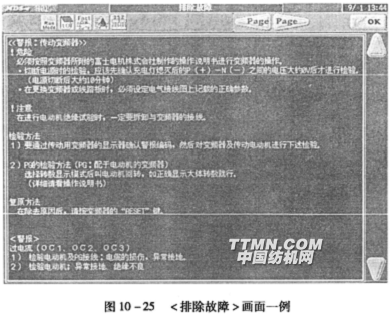

(3)平時可由子菜單顯示，依次觸摸[MENU]→[子菜單]→[排除故障]，即可顯示<排除故障>畫面，如圖10—25所示。

三、貝林格BEN-SIZETEC型漿紗機計算機控制系統的操作

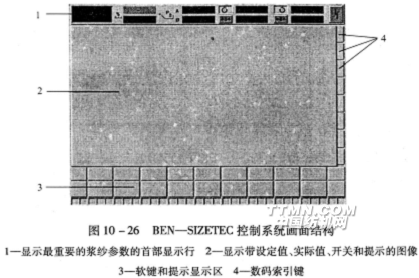

控制系統的畫面結構如圖10—26所示。

顯示的顏色如下表10—3所示，顏色與實際操作系統一致。

表10—3畫面顯示顏色表

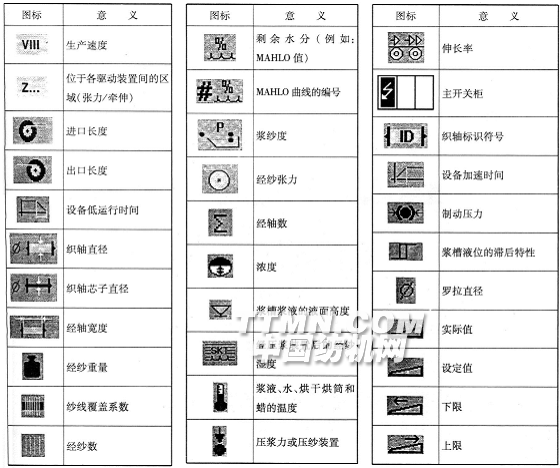

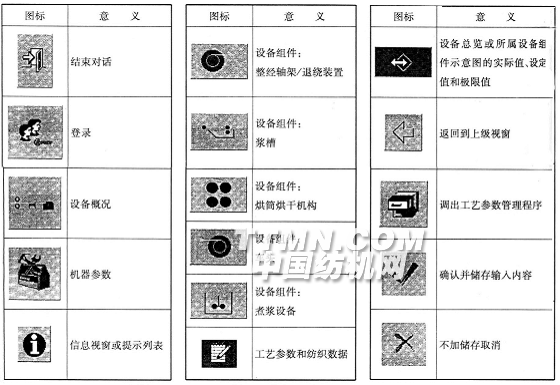

軟鍵區中的圖標

描繪性的圖標

這些圖標用于描繪設備組件、設定值、實際值和開關等。它們大多為黃顏色。

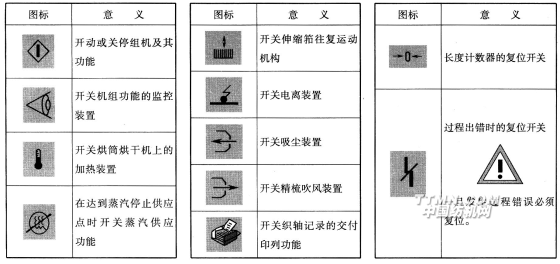

用于設備組件、功能等的開關

開關的狀態如下標示：

1、設備總覽畫面

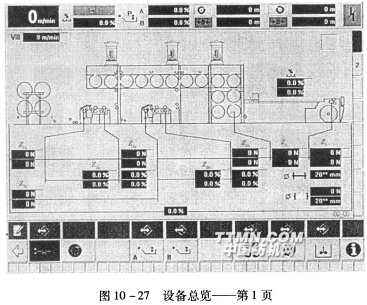

通過觸摸軟件可調出設備總覽第1頁，

調整生產的設定值并對實際值監控。

對漿紗回潮率的設定值進行調整，并對實際值監控。顯示黃色、紅色、綠色分別表示回潮率在公差范圍、過大或過小。

對漿槽A和漿槽B漿紗度的實際值監控。

調整輸入、輸出長度的設定值，監控實際值及計算器歸0。

調整退繞張力Z1a和Z1b，漿槽喂人張力和伸長率Z2a和Z2b，濕分紗區的張力和伸長率Z3a和Z3b，干分絞區的張力Z4，卷繞張力Z5的設定值并監控實際值。

在織軸上軸嵌入之前設定芯子直徑使用卷繞力遞減調節裝置時，調整第二拉力設定值和相應的織軸直徑。

例如：芯子直徑為150mm時，卷繞力為3200N。

直徑為1000mm時，卷繞力為2800N。

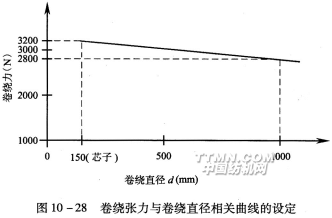

這樣卷繞力與卷繞直徑的相關曲線如圖10一28。

在輸入值為0的第二拉力設定值時，卷繞力遞減調節裝置關斷。

監控整體伸長率實際值。

監控所有針對BEN—SIZETEC設備的一般性指示、警告和故障提示。觸摸提示、警告或故障信號圖標，在顯示屏上即會出現相應圖標的解釋。

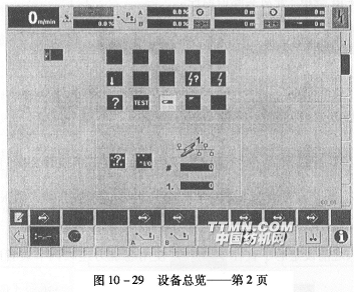

通過觸摸數碼索引鍵2可調出設備總覽的第2頁，圖10—29中可顯示。

監控所有針對BEN—SIZETEC設備的一般性指示、警告和故障提示。

監控CPU的出錯提示和監控專業匯流排模塊(Profibusmodules)的出錯提示和。

設定極限值：

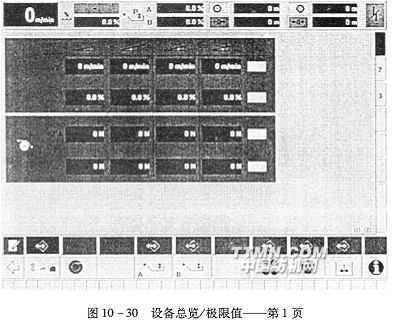

通過觸摸軟鍵上方的軟鍵可調出設備總覽/極限值畫面的第1頁，如圖10—30所示。

在圖示的畫面上可調節生產速度、回潮率、干分絞區張力Z4、卷繞張力Z5的設定值、上限和下限值并監控實際值。

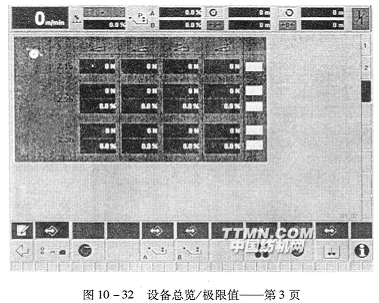

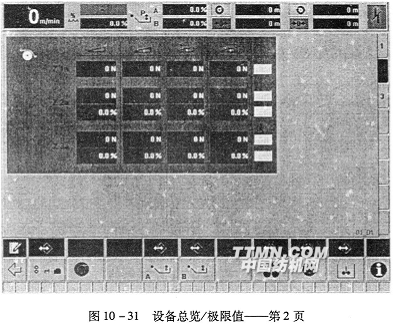

通過觸摸數碼索引鍵2、3調出設備總覽/極限值畫面的第2頁、第3頁，如圖10—31和圖10—32所示。

在這兩個畫面上可調整漿槽A和B的經紗退繞

除此之外，還可在極限值畫面的所有各頁上監控極限值監控系統中的一切警告和故障提示。

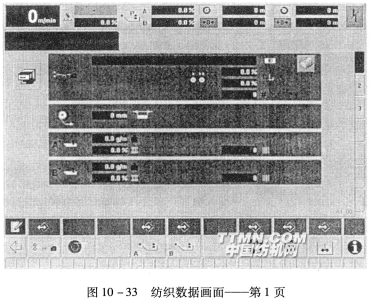

2.紡織數據通過觸摸軟件可調出紡織數據的第1頁，如圖10—33所示。

畫面第l頁包含漿紗工藝參數中的一般數據。在本畫面中：

可以監控工藝參數的名稱(由工藝參數管理程序中設定，通過傳送顯示出來)。

輸入織軸名稱織軸名稱只可由字母、數字和下劃線構成，其他符號系統無法處理)。

設置MAHL0曲線的編號。觸摸此圖標，顯示屏上即顯示計算機儲存的各種紗線馬羅曲線列表以供參考。

調整設備減速運行時Z2和Z3區內的伸長調節裝置的因數。

設置經軸寬度設定值。

設置漿槽A和漿槽B的紗線根數。

設置經紗重量和紗線覆蓋系數。

將織軸記錄交付印列的功能接通(綠色)或關斷(米色)。

通過觸摸軟鍵調出工藝參數管理程序。

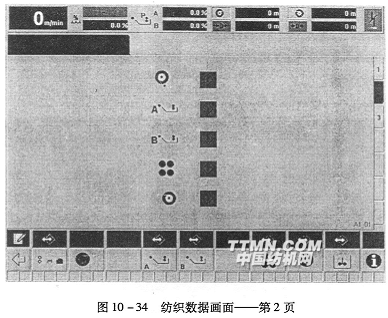

通過觸摸數碼索引鍵2調出紡織數據畫面第2頁，如圖10—34所示。

在此畫面可以將漿紗設備的設備組件接通(綠色)或關斷(米色)。但這些開關的設定只可在設備靜止時進行。

通過觸摸數碼索引鍵可調出紡織數據畫面的第3頁，如圖10—35所示。

此畫面可輸入紗線數據，如紗線類型、紗線性質、線密度和線密度單位等。這些數據在織軸記錄中印列。

輸入注釋，包括漿紗配方、經紗特點或者加工工藝的說明。

3.關于設備組件的控制畫面

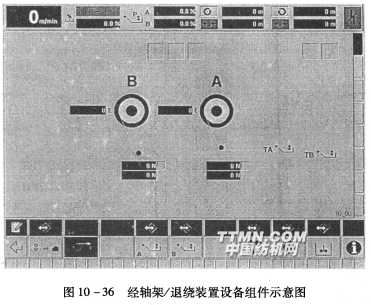

(1)經軸架/退繞裝置：圖10—36所示的畫面中，可調整對應漿槽A、漿槽B的經軸數，退繞張力設定值并監控實際值。

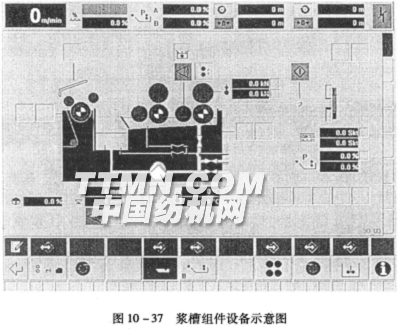

(2)漿槽：圖10—37示意的畫面中：

可調整漿液濃度設定值。

可調整漿液高度設定值，監控實際值。

可調整漿液溫度設定值，監控實際值。

可監控壓漿力設定值(車速對應)和實際值。

設置壓出回潮率設定值，監控實際值。

設置漿紗度設定值，監控實際值。

將漿液高度極限值監控裝置接通(綠色)或關斷(米色)。

將浸漿輥監控裝置接通(綠色)或關斷(米色)。

將分絞棒電動機(若有此配置)接通(綠色)或關斷(米色)。

監控所有與漿槽有關的指示、警告和提示。

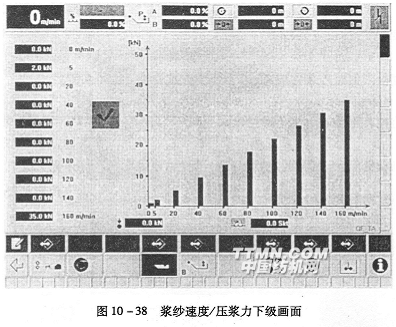

(3)壓漿力特性曲線：圖10一38所示的畫面中，可根據界定的速度輸入所需壓漿力參數，采用線性特性曲線(界定兩種速度下的壓漿力)，也可采用任意的特性曲線(界定直至10種速度下的壓漿力)工作。該特性曲線將以圖表形式顯示。軟件(米色/黃色)閃動。通過觸摸閃爍狀態下的軟鍵(米色/黃色)，對新設置的特性曲線加以確認。開關狀態先變換到(綠色)，再變換到(米色)，新的特性曲線即為設備所接受。

此畫面還可監控壓出回潮率的實際值。

(4)漿槽工藝極限值的設置：通過觸摸在軟件之上的軟件，調出漿槽/極限值設備組件示意圖如圖10—39所示。在此畫面中可以調整壓漿力、漿液高度、漿液溫度、上漿度以及壓出回潮率的設定值、下限值、上限值，并監控實際值，監控極限值監控裝置的所有警告和故障提示。

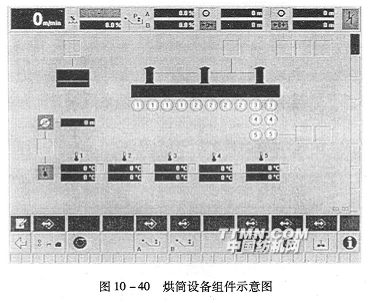

(5)烘筒干燥機構：圖10—40所示的烘筒干燥設備畫面中：

可以設定單個烘筒或烘筒組的溫度的設定值，監控實際值。

設置蒸汽停止供應段的設定值，即指在達到關斷蒸汽供應時的出口長度之前的區段(與紗線有關)。

將烘筒加熱裝置接通(綠色)或關斷(米色)。

繼續加熱(綠色)烘筒或在達到蒸汽停止供應段時關斷蒸汽供應(米色)。

監控所有與烘筒有關的指示性、警告性提示和故障顯示。

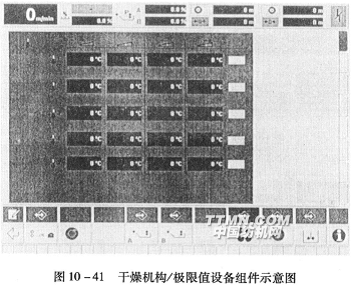

(6)烘筒干燥機構工藝極限值的設置：觸摸軟鍵上面的軟鍵可調出烘筒干燥機極限值畫面，如圖10一41

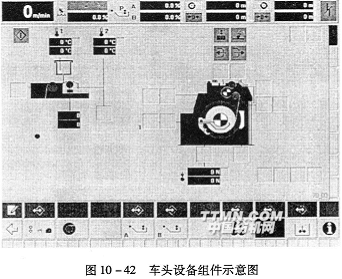

(7)車頭：如圖10—42所示的車頭設備組件畫面中：

可以設置上蠟裝置設定值，監控實際值。包括蠟備料溫度，上蠟裝置中的蠟溫，上蠟速度，即上蠟表面速度與機器速度之比。

將上蠟裝置接通(綠色)或關斷(米色)。

可設置調整壓紗裝置的設定值，監控實際值。

將伸縮筘往復運動機構接通(綠色)或關斷(米色)。

將電離裝置接通(綠色)或關斷1  2  3  4  5  6  7  8  9  10  11  12  13  14
