整經工藝與質量控制
一、分批整經工藝
(一)分批整經工藝流程

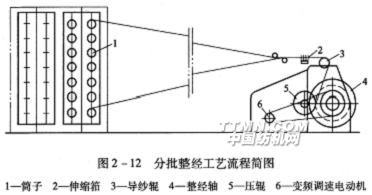

圖2—12所示為分批整經的工藝流程簡圖，錐形筒子1放置在筒子架上，經紗從筒子l上引出，經過筒子架上的張力器、導紗部件及斷頭自停裝置后，被引到整經機的車頭，通過伸縮筘2后形成排列均勻、幅寬合適的片狀經紗，再經導紗輥3，卷繞在整經軸4上。整經軸4由電動機直接傳動，壓輥5以規定的壓力緊壓在整經軸上，使整經軸獲得均勻適度的卷繞密度和圓整的外形。在壓輥5或導紗輥3上裝有測長傳感器，為線速度測量和計長采集信息，當卷繞長度達到工藝規定的整經長度時，計長控制裝置發動關車，等待進行上、落軸操作。
(二)分批整經工藝設計
分批整經工藝設計的主要內容為整經張力、整經速度、整經根數、整經長度、整經卷繞密度等項內容。
1.整經張力線從筒子上退繞下來一直到卷繞到整經軸的過程中，經受了由氣圈運動、張力裝置、導紗部件、空氣阻力等產生的機械作用，使紗線張力逐步增加。整經張力與纖維材料、紗線線密度、整經速度、筒子尺寸、筒子架形式、筒子分布位置及伸縮筘穿法等因素有關。工藝設計應盡量保證單紗張力適度、片紗張力均勻。單紗張力過大，會引起經紗強力及彈性損失使后道工序特別是織機上經紗斷頭增加。單紗張力過小，使整經軸卷繞密度降低，繞紗量少，且易造成經軸成形不良。片紗張力不勻會影響漿紗生產和漿軸質量，并在織機上產生開口不清、“三跳”織疵等種種疵病。
整經張力通過張力裝置工藝參數(張力圈質量、彈簧加壓壓力、摩擦包圍角等)以及伸縮筘穿法來調節。
2.整經速度選擇的整經速度應使整經機具有較高的效率，一般情況下，隨著整經速度的提高，紗線斷頭將會增加，影響整經效率。若斷頭率過高，整經機的高速度就失去意義。高速整經條件下，整經斷頭率與紗線的纖維種類、原紗線密度、原紗質量、筒子卷
目前整經機的速度已超過1000m/min，在使用自動絡筒機生產的筒子時，整經速度一般選用600m/min以上。當整經軸幅寬大，紗線質量差，紗線強力低，筒子成形差時，速度可設計稍低一些。
3.整經根數整經軸上紗線排列過稀會使卷裝表面不平整，從而使片紗張力不勻。因此，整經根數的確定以盡可能多頭少軸為原則，根據織物總經根數和筒子架最大容量，計算出一批經軸的最少個數，然后再分配每個經軸的整經根數。為便于管理，各軸整經根數要盡量相等或接近相等。
整經軸盤片間距為1384mm時，棉紗的整經根數如表2一1所示。其他纖維的整經根數可參考此表。
表2—1棉紗分批整經根數
紗線線密度 |
每軸經紗根數(根) |
粗特(92以上) |
360～460 |
中特(2l～32) |
400～480 |
細特(20以下) |
420～500 |
一次并軸時總經根數與軸數的關系為：
式中：M—織物總經根數；
n—一次并軸的軸數；
z——各軸整經根數的平均值。
4.整經長度整經長度的設定依據是經軸的最大容紗量，即經軸的最大繞紗長度。經軸最大繞紗長度可由經軸最大卷繞體積、卷繞密度、紗線線密度和整經根數求得。整經長度應略小于經軸的最大繞紗長度，并為織軸上經紗長度的整數倍，同時還要計及漿紗的回絲長度以及漿紗伸長率。
5.卷繞密度經軸卷繞密度的大小影響到原紗的彈性、經軸的最大繞紗長度和后道工序的退繞
表2—2分批整經經軸卷繞密度
紗線種類 |
卷繞密度(g/cm3) |
紗線種類 |
卷繞密度(g/cm3) |
19rex棉紗 |
0.44-0.47 |
14texx2棉線 |
0.50-0.55 |
14.5tex棉紗 |
0.45—0.49 |
19tex粘纖紗 |
0.52—0.56 |
lOtex棉紗 |
0.46～0.50 |
13tex滌/棉紗 |
0.43—0.55 |
二、分條整經工藝

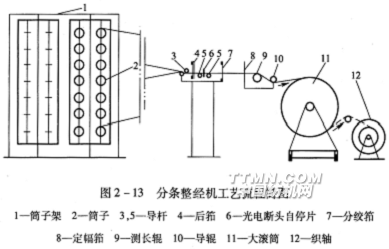

(一)分條整經工藝流程分條整經機工藝的流程簡圖如圖2—13所示。經紗從裝在筒子架1上的筒子2上引出，經過張力裝置進入一對導桿3，穿入后筘4，經過導桿5及光電斷頭自停片6、分絞筘7、定幅筘8，形成排列及幅寬符合要求的經紗條帶。再經測長輥9、導輥10卷繞到大滾筒11上。待所有的條帶都卷繞到大滾筒上之后，再通過倒軸將全部經紗同時卷繞到織軸12上，紗路行徑如圖中的虛線所示。
(二)分條整經的工藝設計
分條整經工藝設計包括整經張力、整經速度、整經條帶數、整經條寬、定幅筘每齒穿人數、整經長度、斜度板錐角計算等內容。
1.整經張力分條整經的整經張力設計分大滾筒卷繞和織軸卷繞兩個部分。
大滾筒卷繞時，整經張力的
表2—3分條整經經軸的卷繞密度
紗線種類 |
卷繞密度(g/cm3) |
棉股線 |
0.50—0.55 |
滌／棉股線 |
0.50～0.60 |
粗紡毛紗 |
0.40 |
精紡毛紗 |
0.50—0.55 |
毛滌混紡紗 |
0.55—0.60 |
2.整經速度受換條、再卷等工作的影響，分條整經機的效率比分批整經機低。據統計，分條整經機整經速度(大滾筒線速度)提高25%，生產效率也僅僅增加5%，因此，它的整經速度提高就顯得不如分批整經那么重要。
新型分條整經機的設計最高速度為800m/min，實際使用時則遠低于這一水平，一般為300—500m/min。紗線強力低、筒子質量差時應選用較低的整經速度。
3.整經條帶數在條格及隱條織物生產中，整經條數n為：
式中：M——織軸總經根數；
Mt——每條經紗根數；
Mb——兩側邊紗根數總和。
每條經紗的根數Mt系每條所整的花數與每花配色循環數之積，應小于筒子架的容量。第一和最后條帶的經紗根數還需修正：
(1)加上各自一側的邊紗根數。
(2)對應n取整數后多余或不足的根數做加、減調整。
4.整經條寬整經條寬即定幅筘中所穿經紗的幅寬，整經條寬為：
式中：Kt——條帶寬度；
KZ——織軸寬度；
M——織軸總經根數；
Mt——每條帶的經紗根數。
由于第一和最后的條帶紗線根數與中間的條帶不同，因此條帶的寬度也不相同。
5.定幅筘每齒穿入數
式中：Cm——每筘齒穿入經紗根數；
Mt——每條帶的經紗根數；
Kt——條帶寬度；
H——筘號。
每筘齒穿人經紗根數一般以大滾筒上紗線排列整齊、筘齒不損傷紗線為原則。
6.整經長度整經長度為：
式中：L——整經長度；
lmp——每匹織物用紗長度；
np——織軸卷繞的匹數；
ls——織機的上機回絲長度；
l1——織機的了機回絲長度。
7.斜度板錐角與導條器移動速度的配合在分條整經機用大滾筒卷繞紗線的過程中，為了保證良好的卷繞成形，條帶的傾斜角應該與斜度板的傾斜角相同。第一條帶以滾筒的錐形斜面為支撐，第二條帶以第一條帶為支撐，依次類推。滾筒每轉一轉，導條器上的定幅筘帶動紗線條帶向左橫移一定距離，形成的紗層橫截面應為平行四邊形，如圖2—14所示。
通過控制導條器的橫移距離h和斜度板傾角α，可以控制條帶的卷繞成形，兩者關系為：
式中：R—
r——大滾筒半徑，cm；
H——卷繞一個條帶過程中定幅筘的動程，cm；
α——大滾筒傾斜板傾角；
n——卷繞一個條帶過程中大滾筒的轉數；
h——大滾筒一轉期間定幅筘移動的距離，cm。
為保證條帶在滾筒上有良好的成形，斜度板傾角α一般為10°～25°。如果紗線特數較高，則條帶不易塌落，α可以大一些。如果紗線比較光滑，為了使條帶穩定，宜采用較小的α。表2—4為選用不同原料時α的推薦值。
表2—4斜度板傾角的選擇
紗線原料 |
紗線間摩擦系數 |
α的最大值(°) |
棉 |
0.27—0.50 |
15—26.5 |
錦綸 |
0.42 |
23 |
滌綸 |
0.40 |
22 |
腈綸、維綸 |
0.35 |
19 |
羊毛 |
0.32 |
17.5 |
粘膠纖維 |
0.24 |
13.5 |
滌綸低彈絲 |
0.20—0.30 |
11—16 |
在有些分條整經機上，大滾筒斜度板的傾角

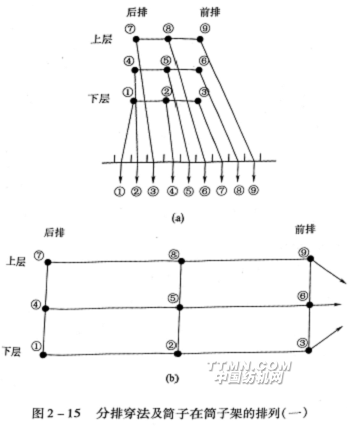

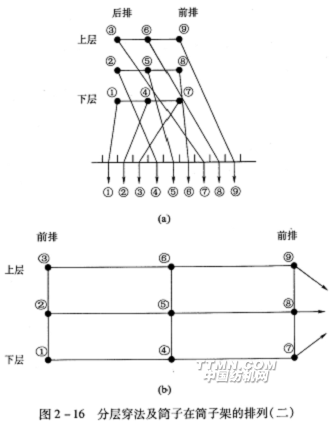

8.經紗在筒子架上的排列方法整經時卷繞到織軸上的經紗，必須按照織物設計的經紗配色循環排列。色紗筒子在筒子架的排列方法與經紗穿人后筘的方法有關，在圖2—15(a)所示的分排穿法中，為了獲得①、②、③……的經紗排列順序，在筒子架左側的色紗筒子排列方法是：從下層到上層、從后排到前排，如圖2—15(b)所示。由于引自筒子架左右兩側的經紗在后筘的穿法對稱，因此筒子在筒子架右側的排列順序為：從上層到下層、從前排到后排。在圖2—16(a)所不的分層穿法中，在筒子架左側的筒子排列方法是：從后排到前排、從下層到上層，如圖2—16(b)所示。同樣道理，筒子在筒子架右側的排列順序為：從前排到后排、從上層到下層。
三、整經質量控制
整經質量包括卷裝中紗線質量和紗線卷繞質量兩個方面，整經的質量對后道加工工序影響很大，因此抓好整經質量是提高織物質量和織造生產效率的關鍵。
(一)紗線質量
為了保證整經后紗線的整體質量，經過前道工序加工的經紗的質量必須符合一定的要求。而紗線經過整經加工后，在張力的作用下發生伸長，其線密度、強力和斷裂伸長均有減小趨勢。為保持紗線原有的物理機械性能，整經時紗線所受張力要適度，紗線通道要光潔，盡量減少紗線的磨損和伸長。
采用軸向退繞方式，紗線從固定的筒子上退繞下來，其捻度會有改變。筒子退繞一圈，紗線上就會增加(z捻紗)或減少(s捻紗)一個捻回。隨著筒子退繞直徑減小，紗線的捻度變化速度加快。而采用側向退繞方式的紗線捻度沒有變化。研究表明，在正常生產情況下，整經后紗線的物理機械性能無明顯改變。
(二)紗線卷繞質量
良好的紗線卷繞質量表現為整
1.經紗長短不一由于測長裝置失靈和操作失誤造成的各整經軸卷繞長度不一的疵點。在分條整經中指的是各整經條帶長度不一致。經紗長短不一疵點增加了漿紗或織造的了機回絲。
2.卷裝成形不良由于筒子的退繞張力不勻、伸縮筘紗線分布不勻、筘齒齒隙不勻、經軸對滾筒的壓力不勻造成。
3.片紗張力不勻因張力裝置作用不正常或其他機械部件調節不當?shù)仍蛩鸬恼?jīng)疵點。整經加工所造成的紗線張力不勻在漿紗過程中不可能被消除，遺留到織機上會產生開口不清、飛梭、織疵等一系列弊病，嚴重影響布面質量。在漿紗工序中，整經軸紗線張力不勻也會導致漿軸上紗線倒、并、絞頭等疵點。
4.絞頭、倒斷頭、搭接頭由于斷頭自停裝置失靈，整經軸不及時剎車，使斷頭卷入；有的是擋車工操作不良，沒有及時處理斷頭，或是接錯頭和把斷頭紗任意搭在一旁造成的整經疵點，它是影響漿紗工序好軸率的主要因素。分條整經的織軸絞頭、倒斷頭使織機開口不清，影響布機效率，增加織疵。
5.嵌邊、塌邊和破邊整經軸或織軸的邊盤與軸管不垂直，伸縮筘左右位置調整不當，邊紗纏繞過緊，或分條整經機倒軸時對位不準，都容易引起整經軸或織軸的嵌邊、塌邊和破邊疵點。在后道漿紗并軸時造成邊紗浪紗，織造時形成豁邊壞布。
由于操作不善，清潔工作不良，還會引起錯特、雜物卷入、油污、滾絞、并絞、紗線排列錯亂等各種整經疵點，對后加工工序產生不利影響，降低布面質量。
