張力裝置

整經筒子架上張力裝置的一個作用是給紗線以附加張力，使經軸獲得良好成形和較大的卷繞密度；另一個作用是調節片紗張力，即根據筒子在筒子架上的不同位置，分別給以不同的附加張力，抵消因導紗狀態不同產生的張力差異，使全片經紗張力均勻。

按照工作原理的不同，張力裝置有累加法和倍積法兩種類型。累加法是讓紗線通過兩個相互擠壓的平面。倍積法是紗線繞過一個或多個弧面，兩種方法都是依靠紗線與接觸面的摩擦作用，使紗線張力增加。

(一)單張力盤式張力裝置

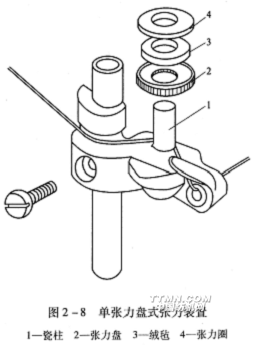

單張力盤式張力裝置如圖2—8所示，經紗從筒子上退出并穿過導紗瓷眼后，繞過瓷柱1，張力盤2緊壓著紗線，絨氈3和張力圈4放在張力盤上，當經紗直徑變化使張力盤上下振動時，絨氈能起緩沖吸振作用。張力圈的質量可根據紗線特數、整經速度、筒子在筒子架上的位置等因素選定。

該張力裝置綜合運用了累加法和倍積法的原理，紗線的附加張力取決于張力圈質量和紗線對瓷柱的包角。該裝置結構簡單，但由于倍積法的因素，擴大了經紗的張力波動，遇到紗疵及結頭時，張力盤會跳動，不適于高速整經。

(二)雙張力盤式張力裝置

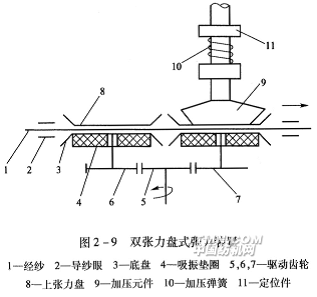

圖2—9為該裝置的示意圖。該張力裝置由兩套張力盤組成，第一套張力盤主要起減振作用，保證紗線進入第二套張力盤時運動平穩，由第二套張力盤來調節經紗的張力。經紗l通過導紗眼2之后進入第一套張力盤，因棉結雜質引起的振動由吸振墊圈4緩沖吸收，并給紗線附加一定的張力。第二套張力盤之間的壓力由加壓元件9和加壓彈簧10產生，調節定位件11的上下位置，便可改變彈簧對上張力盤的壓力，從而調節經紗的張力。該張力裝置中由于沒有瓷柱，消除了倍積法的作用，不會擴大經紗張力的波動幅度。底盤3在驅動齒輪5、6、7的作用下積極回轉，不易聚積污垢，有利于均勻經紗張力，適應高速整經的需要，且圓盤表面磨損均勻，不會損傷經紗。

(三)導紗棒式張力裝置

導紗棒

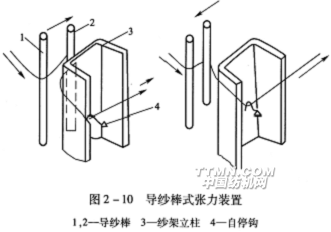

式張力裝置的設置主要是為了調節片紗的張力均勻程度，如圖2—10所示，筒子架每排設有一套導紗棒式張力裝置，紗線自筒子引出后，經過導紗棒1、2，繞過紗架立柱3，再穿過自停鉤4而引向前方。通過調節導紗棒2的位置來調節導紗棒l、2問的距離大小，從而以調節紗線對導紗棒的包圍角來改變和控制經紗張力，它只能調節整排經紗張力，不能調節單根經紗的張力。

(四)電磁張力裝置

有些新型整經機上配置了電磁張力裝置，如圖2—1l所示，它利用可調電磁阻尼力對紗線施加張力。紗線包繞在一個轉輪上，轉輪由軸承支撐，其機械摩擦阻尼力矩很小。轉輪內設有電磁線圈，產生電磁阻尼力矩施加給轉輪，通過改變線圈電流參數，即可調節紗線張力的大小。
