渦流紗的結構性能介紹
1.紗體中纖維形態
如前所述，纖維在渦流管內受渦流推動而高速回轉，形成似圓形的紗尾環。

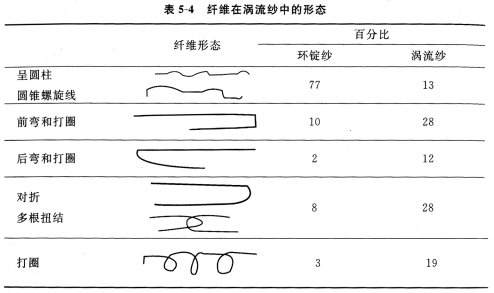

單纖維從輸送孔進入渦流管，先碰撞到紡紗堵頭處的管壁而彎曲，再下滑與纖維環搭接，捻人紗尾中。纖維添加到纖維環上的位置和時間都是隨機的。這種纖維轉移、凝聚、伸直、加捻成紗的全過程，都是利用氣流的吸引和旋轉來完成的，纖維在紗中的平行伸直度和定向性很差，彎鉤、打圈、對折纖維很多，纖維在紗中的分布狀態如表5—4所示。
新纖維搭接在紗尾環上是連續進行的。纖維按先后次序卷在自由端上而成紗。如果將渦流紗用手緩慢拉斷，紗體先繞中心軸向旋轉；繼續增加張力，會產生一段滑脫現象，最后斷裂，斷裂的纖維多數在紗芯部位。所以渦流紗的結構模型和鉛筆卷刀削下的鉛筆木片結構相似，如圖5-13所示。
2.捻度

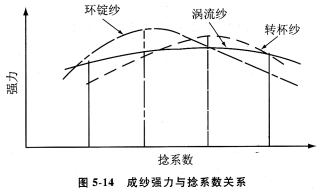

圖5—14所示為環錠紗(RS)、轉杯紗(OE)和渦流紗(VT)的捻系數。αT與成紗強力Py的關系曲線。
轉杯紗的捻度一般比環錠紗高10%，渦流紗的捻度比環錠紗低。對環錠紗和轉杯紗而言，在臨界捻系數以下，成紗強力隨捻度增加而增加；超過臨界捻系數后，紗的強力隨捻度增加而下降。曲線斜率大，說明捻度與成紗強力關系密切。而渦流紗的捻系數在較大范圍內變化時，其成紗強力變化不大，紗的捻系數與強力的關系不密切，曲線斜率平坦。
3.強度與伸長

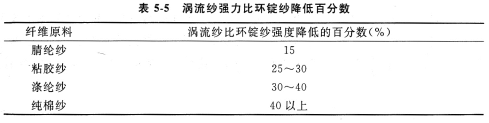

渦流紗的結構特點，決定了其成紗強度低于環錠紗。不同纖維原料所紡的渦流紗，其強度也不同。表5—5表示它與同等環錠紗的對比數據。
紡化纖時，只有腈綸紗的強度較好，其他紗線的強度都較低。
渦流紗的強度雖比環錠紗低，伸長卻大，所以斷裂功相差不大，制成織物經處理后的縮率也不大，尺寸穩定性好。
4.磨損與染色
渦流紗表面的外層纖維由于多呈現閉環形毛羽，在與其
由于渦流紗呈蓬松狀態，染色時對染料的吸收性很好，上染率高。
5.與環錠紗的質量對比

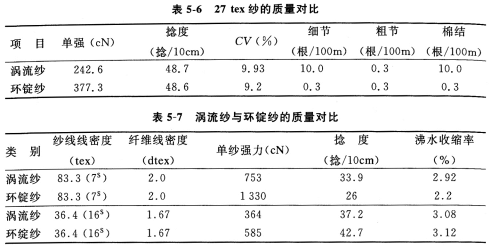

表5—6、5-7為渦流紗與環錠紗的質量對比情況。
從表中數據可見，渦流紗的質量比環錠紗差，強力低、條干差，黑板條干的目測也顯示毛羽多，由于蓬松，黑板條干為小粗節等。
但渦流紗也有它的獨特性能，如強力不勻、重量不勻、捻度不勻及斷裂伸長都比環錠紗好；結構蓬松，纖維兩頭端多纏繞在紗芯中，紗線表面成閉環形毛羽，纖維成套環狀，很利于加工起絨織物；在倒筒、卷緯、并紗過程中，飛花少，強力不降低。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
