梳棉機之錫林與蓋板
任務：
繼續開松成單纖維
清除殘雜
去除短絨和棉結
纖維縱向定位
1.蓋板(Flats)
100~110根，用鏈條聯結成環狀，沿圓弧狀曲軌緩慢移動。
40~46根蓋板形成分梳區，其余為空程。
2.錫林與蓋板的針齒配置——平行配置
按分梳作用配置
蓋板針面對錫林針面形成傾斜度，使纖維進口處大，出口處小；
因?yàn)閂錫>>V蓋，錫林拋出雜質沉積在蓋板針面上，排出機外；
從分梳原理講，蓋板與錫林運動可以同向，也可異向。
對于異向，清潔蓋板從道夫側進入分梳區，向后移動，邊移邊被纖維充塞，其承載能力逐漸減小，但除雜能力仍充分。雜質能被立即除掉，獲得清潔棉網，提高成紗質量。
3.錫林與蓋板的隔距
錫林與蓋板隔距宜小不宜大；隔距過大，降低分梳除雜效果，且有浮游纖維在針面間往復搓擦而會生成棉結。
蓋板花由斬刀剝下；
錫林需定時抄針（5~10天）

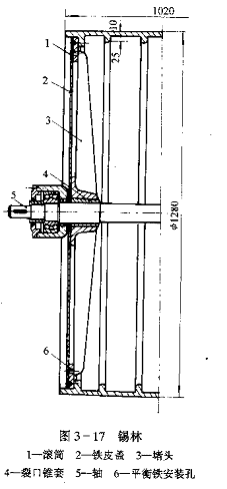

4.錫林設計要求
材料：鑄鐵或鋼板卷焊
組成：滾筒、堵頭、芯軸
大錫林f1290，小錫林f706
轉速300~500r/min，雙列向心球面滾動軸承；
小錫林轉速>大錫林轉速，離心力大，除雜能力強，向道夫轉移纖維能力提高，但刺輥直徑相同時，小錫林抓取弧長S小，抓取和伸直纖維能力差于大錫林；
小錫林針面上纖維分布不如大錫林均勻，易產生棉網云斑；
小錫林轉速高，棉結、短絨增加；
故高產梳棉機用大錫林。
5.錫林剛度
錫林與刺輥、蓋板、道夫間隔距小(0.1~0.2mm)；
錫林幾何誤差、動不平衡、包針布產生中凹變形會影響隔距，造成纖維轉移變化，棉網不勻、條干惡化。
提高錫林剛度的方法： <
筒體內壁鑄有圓環形加強筋或網格形加固筋；
為減小筒體內凹，可將錫林筒體兩端在包針布前磨斜成圓錐體，或更改法蘭盤（堵頭）設計，使其和圓環形筋有相同的剛度。

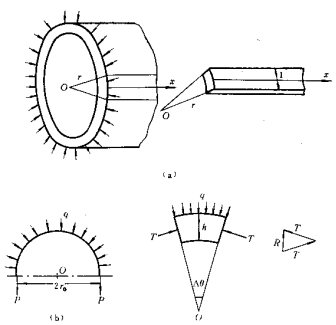

6.錫林筒體撓曲變形計算
包針布后受分布載荷
采用材料力學公式，取一條單位寬度
例如：無加固圓環筋時，筒體最大變形>0.06mm；有加固筋時最大變形<0.02mm。
