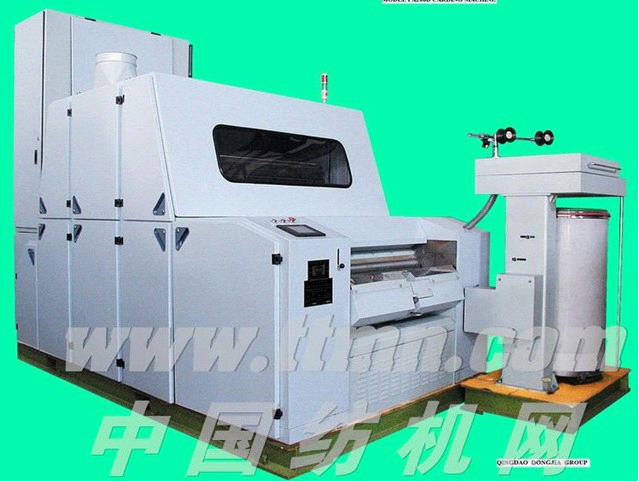

FA206型梳棉機的技術規格分析及應用
主要技術規格：
1.車別：右手車
2.機幅：1020mm
3.適紡纖維品種及長度：棉及化纖，長度22～76mm
4.喂入棉層定量：350～500g/m
5.喂入棉層寬度：980mm
6.輸出生條定量：3.5～6.5g/m
7.總牽伸倍數：68～140
8.生條輸出最高速度：220m/min
9.棉卷羅拉直徑：φ152mm
10.給棉羅拉直徑：φ70mm
11.給棉加壓重量：3.5～5.7kg/cm
12.錫林工作直徑：φ1289mm
13.錫林速度：397r/min（50HZ時）
14.道夫工作直徑：φ706mm
15.道夫速度：10～60r/min
16.回轉蓋板/工作蓋板：82/30
17.蓋板速度：150mm/min（50HZ時）
18.固定蓋板：前3后6
19.棉網清潔器：前1后1
20.剝棉形式：三羅拉剝棉
21.適用條筒：φ600×900mm，φ600×1100mm
22.裝機總功率：6.98kw
三、電器控制原理：
1.系統構成及工作過程
FA206電氣控制系統由PLC、觸摸屏、接近開關、光電傳感器、旋轉編碼器、富士變頻器及執行機構組成。其中PLC是本系統的中央處理單元，它擔負著數據的采集與運算，以及發送各種指令給執行單元，完成相應動作的任務；觸摸屏能對PLC設定相應的參數，顯示相應數據及故障，以及設備各個部分的運轉情況，接近開關、光電傳感器、旋轉編碼器負責數據采集；變頻器是執行機構的驅動單元。
工作過程:
在初始狀態下，由觸摸屏輸入工藝設定以及滿筒長度。由PLC處理各個輸入信號,
2.軟件系統設計
控制系統軟件設計分為PLC編程與觸摸屏編程。PLC編程分為信號采集、數據運算、數據存儲以及各邏輯控制。觸摸屏編程分為畫面與數據通訊。
外部信號輸入有旋轉編碼器信號、斷條光電傳感器信號、厚卷檢測信號、蓋板檢測信號、刺輥檢測信號、金屬檢測信號、圈條器檢測信號、觸摸屏設定信號以及按鈕輸入信號。觸摸屏設定錫林轉速、蓋板轉速、出條速度、牽伸倍數,以及滿筒長度。上電后PLC自動控制汽缸打開棉條集束器以方便生條，NT顯示“歡迎使用東佳集團FA206型梳棉機”5秒鐘后顯示監視畫面1，通過觸摸NT上的向上向下鍵翻看4個監視畫面，觸摸NT上的工藝設定功能鍵可進入工藝設定畫面工藝速度、牽伸倍數,以及滿筒長度，觸摸試車畫面功能鍵進入試車畫面可對各個執行單元單獨任意啟停。工藝畫面和試車畫面都采用密碼保護，工藝密碼防止隨便改動工藝參數，從而使棉條質量得到保證；試車密碼可防止非工作人員誤操作，避免誤操作造成的損失和傷害。能從監視畫面觀察驅動執行機構是否運轉及運轉速度、棉條設定長度、剩余長度、已有長度、班產、總產、昨天產量以及滿筒顯示。系統各部分檢測正常以后直接按“全機啟動”按鈕，則剝棉輥、蓋板清潔輥全速啟動，錫林通過變頻器加速啟動（時間為420秒），NT自動顯示報警畫面，綠色指示燈亮；刺輥轉速達到后，NT顯示監視畫面才能開道夫與道夫清潔輥，道夫、喂入、圈條器按設定的牽伸倍數及比例增益慢速運行，生好棉條擋住斷條光電傳感器后，棉條集束器自動閉合，道夫逐漸升速至NT設定的速度同時PLC自動計算喂入、圈條器所需的速度通過模擬量控制模塊控制其轉速，PLC通過旋轉編碼器實時檢測道夫轉速，與設定值形成閉環控制，保證道夫運行的穩定性從而
