片梭織機的引緯過程
片梭織機的引緯系統主要包括筒子架、儲緯器、緯紗制動器、張力調節裝置、遞緯器、片梭、導梭裝置、制梭裝置、片梭回退機構、片梭監控機構、片梭輸送機構等。

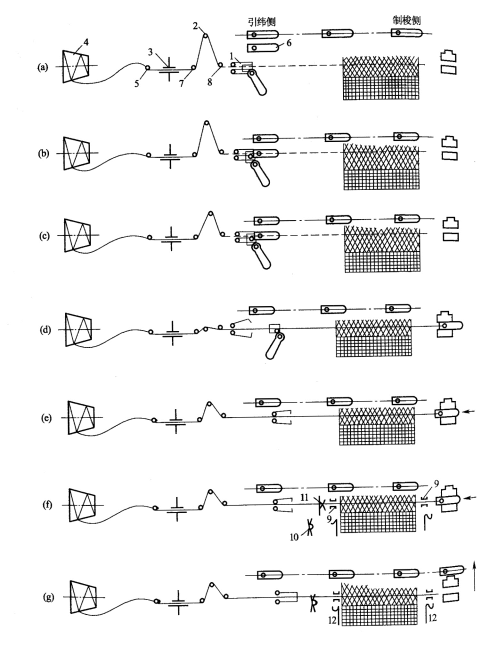

片梭織機的引緯過程可分為十個階段，如圖8—3所示。
圖8—3(a)中，緯紗從筒子4上引出，經導紗器5、7、8，緯紗制動器3和緯紗張力調節桿2，最后被遞緯器1夾住緯紗頭。此時張力調節桿處于最高位置，制動器壓住緯紗，使緯紗不能從筒子上退繞下來，遞緯器與制動器之間的緯紗被繃緊。引緯箱內的盛梭盒(圖中未畫出)翻轉，使片梭6由垂直位置轉向水平位置，梭夾打開鉤(未畫出)把梭夾的鉗口打開。
圖8—3(b)中，片梭已翻轉到引緯位置，這時張開的梭夾鉗口對準遞緯夾的鉗口，準備接納緯紗。
圖8—3(c)中，梭夾鉗口閉合，握住緯紗，遞緯器的鉗口張開，完成緯紗從遞緯器到梭夾的交接。緯紗制動器3開始上升，張力平衡桿2則開始下降，片梭6作好了向梭口飛行的準備。
圖8—3(d)中，投梭以后，片梭帶著緯紗向接梭箱方向飛行，緯紗從筒子上退繞下來，此時制動器3已上升到最高位置，完全解除對緯紗的制動，張力調節桿則降到最低位置。
圖8—3(e)中，片梭6在制梭側被制動后，依靠片梭回退器(圖中未畫處)，將片梭推回到靠近布邊處，其目的是為了使鉤人布邊的緯紗頭長度控制在最低限度(1.2～1.5cm)內。這時緯紗制動器3壓緊緯紗，張力調節桿2略微上升，以便將片梭回退后多余的緯紗拉緊。同時遞緯器1移動到布邊處并張開鉗口，準備夾持剪斷后左側的緯紗頭。
圖8—3(f)中，定中心器ll向前靠近緯紗，將緯紗推入張開的遞緯器鉗口中心線上。兩個邊紗鉗9則在布邊夾持住緯紗。
圖8—3(g)中，遞緯器1的鉗口第二次閉合夾住緯

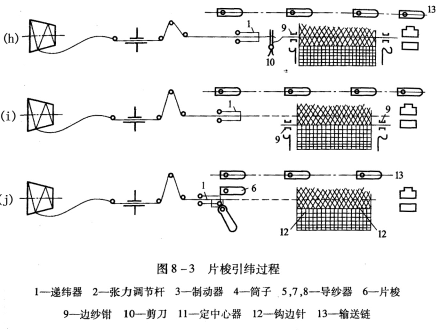

圖8—3(h)中，剪刀10在遞緯器1和邊紗鉗9之間剪斷緯紗，制梭箱內的片梭鉗口再次被打開，釋放所夾持的緯紗頭。同時，制俊側的片梭被推入輸送鏈13，再由輸送鏈送回引緯側。
圖8—3(i)中，遞緯器1握持著緯紗向左移動，制動器3仍壓緊緯紗，張力調節桿2上升，張緊由于遞緯器回退而釋放的緯紗。兩只邊紗鉗9與鋼筘一起運動，將緯紗打入織口，而剪刀10自投梭線位置下降。
圖8—3(j)中，遞緯器1再次回到最左側位置，即與梭夾發生緯紗交接的位置。張力調節桿2上升到最高位置，使緯紗保持張緊。邊紗鉗9所夾持的緯紗頭被兩側的鉤邊針12鉤入下一梭口，由下次打緯時形成布邊。與此同時，在引緯側又有一個片梭開始從輸送鏈13同投梭位置翻轉。周而復始地執行上述步驟，就是片梭引緯的全部過程。其中一些主要?jiǎng)幼鞯臅r(shí)間配合如表8—3所示。
表8—3各種主要?jiǎng)幼鞯臅r(shí)間配合表
動作時間 動作項目 |
|
說明 |
調節桿升降 |
|
|
制動器升降 |
|
|
片梭開鉗器 (左側) |
|
340°-350°與片梭相遇 |
擊梭 |
|
125°—36°扭軸扭轉，105°擊梭開始 |
遞緯器開閉 |
|
85．18°第一次打開，105°開足；303°第二次打開，332°開始閉合 |
遞緯器移動 |
|
60°-310°遞緯器離開布邊向右側極限位置移動 |
剪刀剪切 |
|
357．17°開始剪緯，1°時 剪斷 |
打緯 |
|
0°-50°打緯進程，50°—105°打緯回程 |
制梭器運動 |
|
6．23°制梭器完全釋放片梭 |
片梭回退器 運動 |
|
0°—65°片梭回退器的回復動程 |
片梭開鉗器 (右側) |
|
7．17°開始開鉗，63°開鉗器離開片梭 |
片梭推出 梭箱 |
|
20°開始推梭 |
注主軸位置角確定時以50°為打緯時間。
