片梭在梭口中的飛行及輸送
(一)片梭在梭口中的飛行

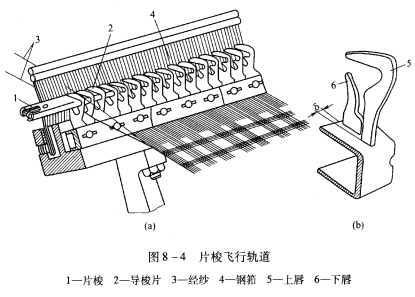

片梭在梭口中一般以30m/s左右的速度飛行，加之片梭質量輕、體積小，須采用由導梭片組成的通道來控制片梭的飛行。導梭片的形狀如圖8—4所示，它們等間隔固裝在筘座上，隨筘座一起擺動。因投梭機構與筘座是分離的，這就要求引緯時筘座靜止在最后方，讓片梭在導梭片組成的通道中飛越梭口。片梭到達接梭箱后，筘座向機前擺動打緯，導梭片逐漸從下層經紗退出，緯紗便從導梭片的脫紗槽中脫出留在梭口，被鋼筘打入織口形成織物。打緯后隨著鋼筘向后擺動，導梭片又逐漸從下層經紗進入梭口，直至位于梭口中央并靜止，供下一引緯的片梭飛行。
導梭片插入或退出梭口引起經紗磨損，新型的導梭片已由原來上、下唇相對改為上、下唇錯開6距離，如圖8—4(b)所示，使集中的經紗磨損得到分散，這有利于高密織物和不耐磨經紗的織造。
片梭飛行時受到導梭片的摩擦阻力、緯紗張力和空氣阻力等作用，其飛行速度逐漸下降。有資料介紹，片梭出梭口的末速度比進梭口的初速度下降約10%～18%。
(二)片梭輸送
片梭飛到對側的接梭箱后，由位于經紗下方的輸送鏈將片梭從接梭箱側運回到投梭箱的升梭器內。輸送鏈的鏈條節距是12.7mm(0.5英寸)，每隔20節鏈條，裝有一個推梭塊，片梭在推梭塊推動下返回投梭側，相鄰兩個推梭塊的間距為25.4cm，兩個推梭塊間有一個片梭。因此，每臺織機所需的片梭個數與上機筘幅的大小有關，可按式(8—1)計算：
例如，320cm上機筘幅的織機，須配備18個片梭。蘇爾壽片梭織機最小公稱筘幅為190cm，最大可達540cm。
