片梭引緯參數
片梭引緯是各機構運動時間精確配合投梭時間、投梭力和制梭力來進行的。
1.主要機構運動時間配合

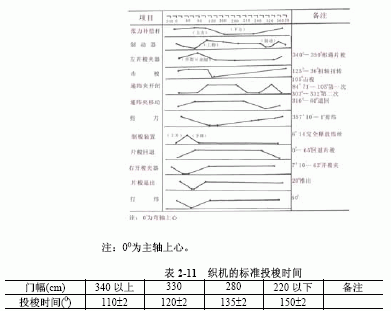

表2-10所示為片梭引緯主要機構運動時間配合實例。
(1)投梭時間(picking time)按織機的標準投梭時間設定，表2-11所示，在扭軸處于零位狀態，調節投梭凸輪8在軸上的安裝位置，如圖2-34所示。不同的織機門幅，標準投梭時間不同，門幅越寬，投梭時間越早。
表2-10片梭引緯主要機構運動時間配合實例
(2)在每次引緯過程中，遞緯夾必須有兩次打開和閉合的過程。當遞緯夾位于最左側緯絲交接的極限位置時，片梭的梭夾閉合并夾住緯絲頭后，遞緯夾打開，片梭飛入梭口后，遞緯夾閉合。當遞緯夾位于最右側夾持緯絲的極限位置時，遞緯夾打開，定中心片將緯絲送入遞緯夾后，遞緯夾閉合。
(3)在每次引緯過程中，梭夾有兩次打開和閉合的過程。當片梭位于最左側從輸送鏈上開始提升時，梭夾逐漸打開，進入緯絲交接與擊梭位置，梭夾閉合后夾持緯絲。引緯結束后，當片梭被推回右側布邊處，鉤邊夾將緯絲夾住后，梭夾打開，釋放緯絲。
(4)張力補償桿與制動器相互配合控制緯絲張力，確保引緯順利進行。在片梭開始被加速引緯時，制動器已完全釋放，張力補償桿開始下降，便于引緯時緯絲無曲折，保證順利引緯；在引緯后期，制動器逐漸對緯絲產生作用，張力桿開始上升，使緯絲保持一定的張力，防止緯縮；在片梭回退時，張力補償桿上升拉緊梭口內的緯絲，制動器對緯絲發生最大制動，只有當緯絲在梭口內伸直到具有一定張力時，張力補償桿才能通過制動器將緯絲從筒子上退解一小段，從而對梭口中的緯絲實現精確的張力調整；當遞緯夾夾持緯絲后退時，張力補償桿繼續上升拉緊緯絲，而制動器上升到中等位置，使緯絲張力減小。
2.投梭力與制梭力
投梭力(picking force)由扭軸
如圖2-35所示，制梭力由制梭腳的高低位置控制，即制梭通道間隙越小，制梭力越大。在片梭引緯中實現自動調整制梭力，在制梭腳前側安裝有接近開關a、b、c，如圖2-37制梭力監控原理圖所示，接近開關b用于檢測片梭飛行到達時間，如果在規定時間未能觸發接近開關b，則片梭投梭力不足，進入制梭裝置的時間太遲。接近開關a、c用于監測片梭的制停位置。在規定的時間，當片梭制停在位置1時，接近開關a、c均產生信號，說明制梭力正常，制梭馬達6不發生作用；當片梭制停在位置2時，接近開關a沒有產生信號，說明制梭力不足，制梭馬達6立即發生作用，使制梭腳1下降一級；當片梭制停在位置3時，接近開關c沒有產生信號，說明制梭力太大，如果連續27次引緯中有20次制梭力偏大，制梭馬達6發生作用，使制梭腳1抬高一級，反復幾次調整直至片梭制停在位置1上。
