劍桿織機分類
劍桿引緯的型式最多，可按以下幾個特征分類。
（一）劍桿的配置
劍桿的配置有單劍桿引緯和雙劍桿引緯之分。單劍桿引緯僅在織機的一側安裝比布幅寬的長劍桿及其傳劍機構，由它將緯紗送入梭口至另一側，或空劍桿伸入梭口到對側握持緯紗后，在退劍過程中將緯紗拉入梭口完成引緯。雙劍桿引緯在織機兩側都裝有劍桿和相應的傳劍機構，這兩根劍桿分別稱之為送緯劍和接緯劍。引緯時，緯紗由送緯劍送至梭口中央，然后交付給對側也已運動到梭口中央的接緯劍上，兩劍再各自退回，由接緯劍將緯紗拉過梭口。
這兩種型式相比，單劍桿引緯時，緯紗不經歷梭口中央的交接過程，故較可靠，劍頭結構簡單，但劍桿尺寸大，增加占地面積，且劍桿動程大，限制車速的提高。而雙劍桿引緯時，劍桿輕巧，結構緊湊，便于達到寬幅和高速，梭口中央的緯紗交接現已很可靠，極少失誤，因此目前廣泛采用的是雙劍桿引緯。
（二）緯紗交接方式
雙劍桿引緯時，緯紗在梭口中央由送緯劍交付給接緯劍，交接方式有叉入式和夾持式兩種。叉入式的特征是送緯劍與接緯劍之間以紗圈交接緯紗，叉入式又可分為單緯叉入式和雙緯叉入式。單緯叉入式引緯過程如圖8-14所示，緯紗從筒子引出，經過張力器１和導紗器

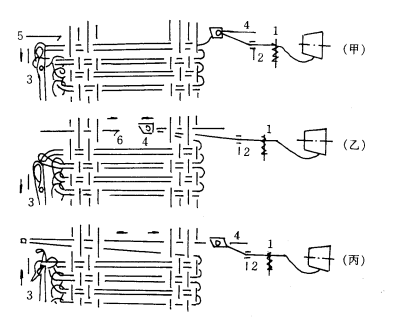

圖8-14單緯叉入式引緯過程
1－張力器2－導紗器3－夾紗片4－送緯劍5－接緯劍6－導紗器
２、6后，緯紗頭端夾持在供緯夾紗片3中，送緯劍４和接緯劍5在梭口開啟時相向進入梭口，當送緯劍頭經過導紗器6時，緯紗便掛在送緯劍的叉口中，但緯紗紗端仍夾持在夾紗片3中，如圖中（乙）所示。在梭口中央交接時，接緯劍５勾住緯紗紗圈，緯紗紗端則從夾紗片3中釋放，接下來隨接緯劍退出梭口，緯紗不再從筒子退繞，接緯劍將緯紗拉成單根留在梭口中，打緯后已織入的一緯仍與筒子相連，如圖中（丙）所示，待送緯劍４將下一緯的緯紗紗圈交付給接緯劍時，導紗器６已將緯紗納入剪刀剪斷，與
雙緯叉入式的引緯過程如圖8-15所示，緯紗經張力器１、導紗器２后，穿入送緯劍４的
圖8-15雙緯叉入式引緯過程示意圖
1－張力器2－導紗器3－撞緯片4－送緯劍5－接緯劍6－接緯劍鉤端
孔眼中，被送緯劍送入梭口，兩劍在梭口中央交接，接緯劍鉤端6伸入送緯劍中勾住緯紗，如圖（乙）所示。接緯劍５已勾住紗圈退出梭口，在打緯的同時由撞緯片3使紗圈從接緯劍鉤頭上脫下來套到成邊機構的舌針上，由舌針將它與上一個緯紗紗圈串套成針織邊，如圖（丙）所示。送緯劍在退劍時，緯紗仍穿在劍頭的孔內，接緯劍退回時，緯紗繼續從筒子上退繞，這樣每次引入梭口的緯紗為雙根緯紗。雙緯叉入式引緯只適于制織雙緯織物，且無法換緯，故只能用于單色緯紗制織，有著很大的局限性。
夾持式的特征是送緯劍與接緯劍之間以紗端形式交接緯紗。夾持式引緯過程如圖8-16所
