剪刀、定中心器和制梭機構
一、剪刀與定中心器

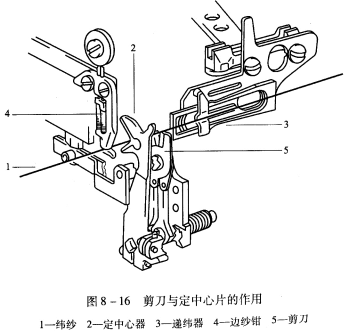

在引緯側靠近布邊處，裝有剪刀5和定中心器2，如圖8—16所示。剪刀剪斷緯紗之前，定中心器的凹槽把緯紗1向織機前方推送，使緯紗處于遞緯器3的鉗口，以便遞緯器和邊紗鉗4正確夾持緯紗。待遞緯器和邊紗鉗夾住緯紗后，剪刀5把緯紗剪斷。這樣，右側的緯紗頭由遞緯器移送到緯紗交接處，進行下一次引緯。左側的緯紗頭(露出于布邊長度1.2—1.5cm)由邊紗鉗4和鉤針(圖中未畫出)鉤入布邊。
從梭道中高速飛來的片梭在織機右側的接梭箱中受到制動而靜止，片梭被退回到靠近布邊處釋放緯紗頭，然后這把片梭被推出制梭箱，由輸送鏈把片梭返回到織機左側。為完成這些動作，接梭箱內有制梭、片梭回退、梭夾打開和推梭等機構。
二、制梭機構

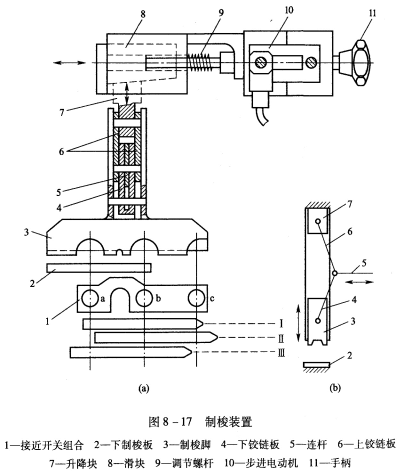

片梭在通過梭口時需要克服梭道的摩擦阻力和緯紗阻力，出梭口時仍然具有很高的速度。進入接梭箱后，由制梭裝置吸收片梭的剩余動能，使片梭的速度迅速下降為零，并準確地制停在一定位置上，制梭裝置如圖8—17所示。在片梭進入制梭箱前，見圖8—17(b)，連桿5向左推進，制梭腳3下降，直至下鉸鏈板4和上鉸鏈板6位于一條直線，即進入死點狀態。下制梭板2和制梭腳3之間構成了制梭通道。片梭飛人制梭箱后，進入制梭通道，下制梭板和制梭腳的制梭部分采用合成橡膠材料，對片梭產生很大的摩擦阻力，使片梭制停在一定位置上。
制梭腳的前側裝有接近開關組合1，上面有接近開關a、b、c。接近開關b用于檢測片梭的飛行到達時問，接近開關a、e則用于檢測片梭的制停位置，從而以下述的三種途徑自動調整制梭力。
(1)當片梭制停在位置I，接近開關a、c均有信號發出，說明制梭力正常，步進電動機10不發生調節作用。
(2)當片梭制停在位置Ⅱ，接近開關a無信號發出，說明制梭力不足，步進電動機立刻轉
(3)當片梭被制停在位置Ⅲ，接近開關c不發出信號，說明制梭力偏大，計算機自動記錄制梭力偏大的次數，如果27次引緯中有20次制梭力偏大，則每27次引緯后步進電動機反向轉動一步，使制梭腳上升一定距離，經幾次調整直至片梭被制停到位置Ⅱ，然后，再自動調整到位置I。這樣的調整方式有助于消除機構間隙對制梭的影響。
連桿5向右回退時，制梭腳上升，對片梭的制動被解除，以利片梭的回退和推出制梭箱，進入輸送鏈
