遞緯器開鉗機構

在織機每一引緯的過程中，遞緯器開閉兩次，第一次開閉是在升梭器處，遞緯器將所夾持的緯紗交給剛剛翻轉到擊梭位置的片梭；第二次開閉是在布邊處，遞緯器在剪刀剪斷緯紗前夾住緯紗。

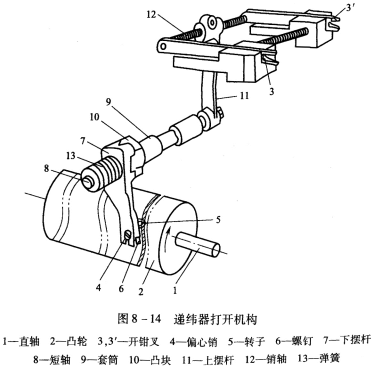

遞緯器的開鉗機構如圖8—14所示。在直軸1上固裝著具有三條溝槽的凸輪2，遞緯器開鉗叉3與3′由這一溝槽凸輪的第一槽(靠近織機前側)傳動。活套于偏心銷4上的轉子5便在這一溝槽內滾動，偏心銷4依靠螺釘6緊固于下擺桿7的端部。下擺桿7又活套于短軸8上，下擺桿7上部的凹槽與套筒9的凸塊10互相嚙合，套筒9則緊固于短軸8上。依靠彈簧13使下擺桿的凹槽壓緊在凸塊上，兩者保持有一定的咬合力。

當溝槽凸輪2轉動時，下擺桿7、短軸8以及緊固在短軸8上的卜擺桿11同時發生擺動。上擺桿的頂端固裝有銷軸12，它與兩個遞緯器開鉗叉3與3′聯結。當上擺桿11擺動時，兩只頭部成叉形的遞緯器開鉗叉3與3′就做前后運動。開鉗叉3在左側，它的作用是在遞緯器與片梭交接緯紗時打開遞緯器的鉗口。開鉗叉3′在右側，它的作用是遞緯器在布邊處夾取緯紗時打開遞緯器的鉗口。

(四)遞緯器往復機構

片梭位于投梭位置時，遞緯器處于左側的極端位置與片梭交接緯紗；遞緯器夾取緯紗時靠近布邊的剪刀處，此時遞緯器位于右側極端位置。因此，每引一次緯紗，遞緯器必須在左、右側極端位置之間往復運動一次，動程為130mm，這種運動由遞緯器往復機構完成。

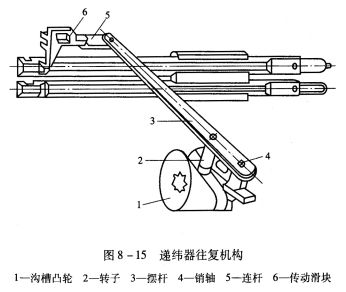

遞緯器的往復運動由溝槽凸輪1傳動，如圖8—15所示。轉子2嵌在溝槽凸輪1的溝槽中，遞緯器擺桿3的后端以銷軸4為擺動中心，前端通過連桿5與傳動滑塊6連接，傳動滑塊的凸頭深入到遞緯器滑桿的凹槽中。當溝槽凸輪轉動時，擺桿便做往復擺動，通過連桿5、傳動滑塊6，使遞緯器滑桿做往復運動。
