噴水引緯原理

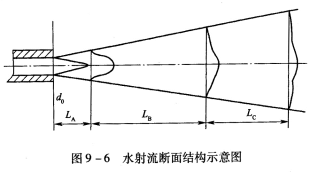

噴水織機的水射流與噴氣織機的主噴嘴射流相似，如圖9—6所示。射流在噴嘴軸線上的速度最高，在核心區內速度相等，按射流離開噴嘴的距離可分為三段：
(1)初始段LA：這一段的長度就是核心區的長度，在初始段的軸線上，各點的流速都等于噴嘴噴出的水流速度。
(2)基本段LB：在這一段中，由于射流周圍的空氣不斷地進入射流錐內，使射流的速度逐漸降低，射流截面逐漸擴大，但射流并未出現分離現象，仍能起到牽引緯紗的作用。
(3)霧化段LC：這一段射流中的水滴出現分離，射流束解體，水滴霧化而消散在大氣中，因而已失去對緯紗的牽引能力。
由此可見，噴水引緯依靠的是初始段和基本段內的射流對緯紗的牽引作用，因而織機的引緯幅寬與LA、LB的長度有關。根據試驗，各段長度與噴嘴孔徑d0有如下關系：
LA=(69～96)d0
LB=(150-740)do
引緯幅寬除了受噴嘴孔徑d0影響外，還取決于噴嘴水壓的大小。水壓決定了射流的速度，因而影響緯紗獲得的飛行速度和能夠飛行的距離。

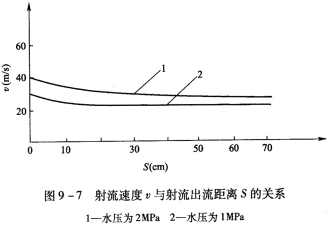

實測的射流速度與射流出流距離的關系如圖9—7所示。當水壓為1MPa時，噴嘴出口處射流速度為29m/s。水壓為2MPa時，出流速度為40m/s。

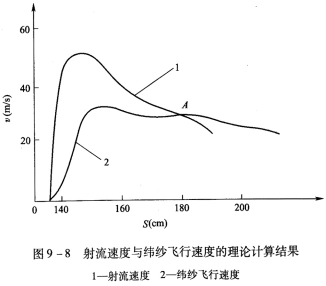

根據射流速度及射流對緯紗的作用力，可計算出緯紗的速度變化，如圖9—8所示。在A點之后區域內，射流速度低于緯紗飛行速度，緯紗依靠自身的運動慣性繼續飛行，但飛行速度下降。
