噴水引緯系統之噴嘴

引緯機構的作用是將緯紗引入梭口，使之能與經紗交織成織物。噴水織機的引緯機構是以水為載體，利用高壓水的噴射依靠水流與紗線的摩擦力將緯紗引入梭口，這使得噴水織機在速度、省力、節能等方面占有優勢，但僅限于織造疏水性織物。

一、噴水引緯系統

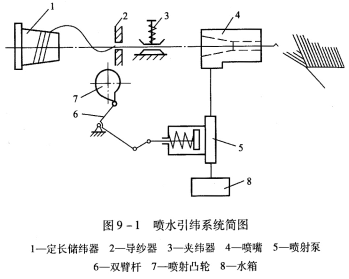

噴水引緯系統如圖9—1所示。在織機引緯時，夾緯器3開放，釋放緯紗，噴射凸輪7的工作點從大半徑轉入小半徑，于是噴射泵5的活塞在內部壓縮彈簧的回復力作用下快速移動，將水流經管道壓向噴嘴4，并通過噴嘴射出。噴嘴的射流牽引緯紗，將緯紗從定長儲緯器1上退繞下來，引入梭口。引緯結束后，夾緯器閉合夾持緯紗。這時，噴射凸輪的工作點已從小半徑轉入大半徑，將水由水箱8吸入噴射泵中，為下次噴射做好準備。

(一)噴嘴

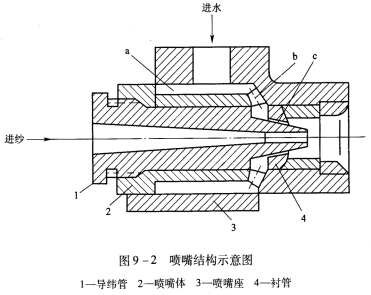

一種典型的噴嘴結構如圖9—2所示，它由導緯管I、噴嘴體2、噴嘴座3和襯管4等組成。壓力水流進入噴嘴后，通過環狀通道a和6個沿圓周方向均布的小孔b、環狀縫隙c，以自由沉沒射流的形式射出噴嘴。環狀縫隙Eh導緯管和管襯構成，移動導緯管在噴嘴體中的進出位置，可以改變環狀縫隙的寬度，調節射流的水量。6個小孔b對渦旋的水流進行切割，減小其旋度，提高射流的集束性。

射流的擴散性取決于噴嘴的結構、水流通道工作表面的光潔程度、導緯管和襯管的同心度等。

噴嘴的規格包括噴針和噴嘴(內孔)的直徑。目前，常用的規格，噴針有1.4、1.6、1.8、2.0，噴嘴有2.1、2.4、2.5、2.6、2.8。織物的品種與噴針和噴嘴的直徑的關系見表3—1。

表3—1 緯紗品種與噴針和噴嘴直徑的關系

注 隨轉速、幅寬、水泵柱塞和彈簧的不同應作相應的變動。根據圖3—4所示2是噴外噴針規格1.4、1.6指什么地方尺寸，噴嘴2.1、2.4只是指各中什么地方尺寸。
