噴水引緯系統之噴射泵
噴射泵是噴水引緯裝置的主要部件，每臺織機都配有一臺噴射泵，它在織機的每一回轉中，提供可引入一緯的高壓水流。按噴射泵的工作方式不同有彈簧泵和凸輪泵兩種，兩種泵的活塞將水吸入缸體的運動都是靠凸輪驅動產生的，但活塞壓水的動力不相同。彈簧泵在吸水的同時也使彈簧壓縮，噴射時對缸體內水的加壓是利用彈簧的回復力驅使活塞運動實現的。而凸輪泵對缸體內水的加壓也由凸輪驅使活塞運動實現。彈簧泵送出的水速、水壓和水量不隨車速變化，但噴射時間(噴射過程占織機主軸回轉的角度)隨車速增加而增加，因壓力調節容易，已成為噴水織機的主要形式。凸輪泵的噴水量和噴射時間不隨車速變化，而水速和水壓隨車速增加而增加，因壓力調整相當困難，故在噴水織機上很少采用。

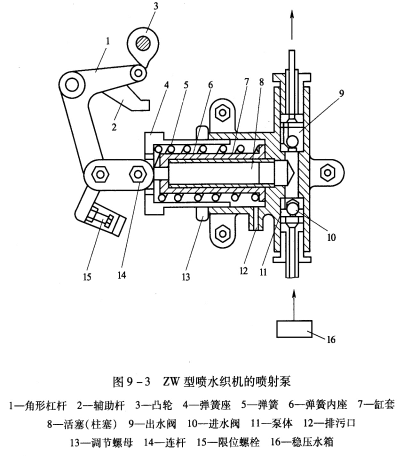

噴射泵按活塞在工作時的狀態又分為立式和臥式，圖9—3為zw型噴水織機上的臥式彈簧泵，它由引緯水泵、進水閥、出水閥、穩壓水箱和輔助引緯裝置等組成。
凸輪3做順時針方向的轉動，當由小半徑轉向大半徑時，通過角形杠桿1和連桿14，拖動活塞8向左移動，則彈簧內座6連同彈簧5一起向左移動，彈簧被壓縮，同時水流被吸入泵體。當凸輪轉至最大半徑后，隨凸輪繼續轉動，角形杠桿1和凸輪脫離，角形杠桿被釋放，活塞8在彈簧5的作用下向右移動，缸套內的水被加壓，增大的水壓使出水閥9打開，射流從出水閥經噴嘴射出，牽引著緯紗進入梭口飛行。
進水閥10與出水閥9都是一種單向球閥，其作用原理也相同。當活塞8在凸輪作用下向左運動時，缸套7內為負壓狀態，出水閥9的鋼球與閥座下方密接，出水閥被密封。進水閥的鋼球被頂起，水流被吸入缸套內。當活塞在向右移動對水流進行加壓時，進水閥關閉，出水閥打開。
穩壓水箱16向噴射泵提供穩定的引緯用水，消除水中氣體并進行最后的過濾。供應水箱的水壓應保持一定，一般以6.9×104～29.5×

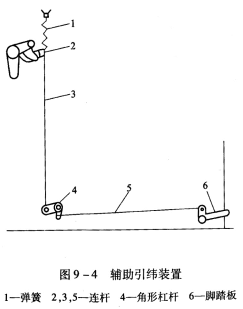

在織機的墻板外側還裝有一套輔助引緯裝置，如圖9—4所示。腳踏板6被踩下時，通過連桿5和角形杠桿4，帶動連桿3向下運動，借助于另一連桿2上的轉子壓下輔助桿(圖9—3)，使活塞向左移動，泵體吸水。當腳踏板被迅速釋放后，水流就會從噴嘴噴出。在正常開車前連踩幾次腳踏板，可以排除里面的空氣；在處理完緯紗故障后踩一次腳踏板，可補入一根緯紗。
