噴射泵及噴嘴位置的調整
噴水織機的工藝參數主要包括開口、引緯、卷取、送經、織邊、剪切等。正確的設定和調整工藝參數是噴水織機高效運轉和良好產品質量的保證。在設定工藝時，應根據織物的規格、織機的類型選擇最適合的條件，表9—1為兩種噴水織機的基本工藝時間。
表9—1兩種噴水織機的基本工藝時間
工藝參數 |
津田駒公司ZW303型 |
日產公司LW54型 |
綜平時間 |
355° |
350° |
噴水時間 |
85°－90° |
85°－90° |
夾紗器開閉 |
105°－265° |
105°－265° |
左織邊裝置 |
280° |
280° |
右織邊裝置 |
20° |
20° |
左剪刀 |
30° |
5°－10° |
右剪刀 |
0° |
30° |
接近開關 |
315° |
320° |
噴水織機引緯工藝的調整包括噴射泵、噴嘴和夾緯器的調整。
一、噴射泵的調整
與噴射泵調整有關的引緯工藝參數有噴水量、噴射開始時間和水壓。
(一)噴水量調節
改變活塞直徑、噴射凸輪大小半徑差和角形杠桿的長短臂長度比，能夠改變噴水量的大小，以適應不同品種的織物加工要求。在上述參數確定后，噴水量可通過調整限位螺栓15(圖9—3)的長度，以改變活塞在彈簧作用下前進的動程來進行調
(二)噴射開始時間的調節
噴射開始時間為噴射凸輪的工作點從大半徑轉入小半徑的瞬間，因此，改變凸輪在凸輪軸上的位置，就可調整噴射開始時間。噴射開始時間過早，會使水流束擴在鋼筘上，造成水流束飛散，影響緯紗正常飛行。而過遲會造成先行冰噴出不足，飛行的緯紗頭抖動，容易產生空停車。噴射開始時間一般在主軸位置角的85°～90°，而水流從噴嘴實際噴出的時間約比設定時間遲5°。織機幅寬增加，噴射開始時問可適當提前。
(三)水壓的調節
水壓的調節可通過活塞直徑、彈簧剛度和彈簧初始長度的變化調節。在滿足引緯穩定的前提下，水壓以小為好，過高或過低都會對引緯帶來不利影響。加工薄型織物時，水壓一般為0.9～1.0MPa。
二、噴嘴位置的調整

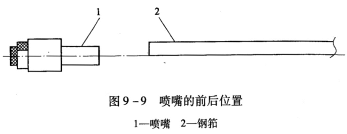

在噴射開始時，噴嘴的前后位置應使噴嘴的中心與鋼筘的前面平齊，如圖9—9所示。在綜平時，噴嘴的高低位置應使噴嘴的中心與經紗平齊。若織物筘幅較寬(超過160cm)，噴嘴的中心位置可降低1～2mm，以便讓噴嘴略向上傾斜噴射。

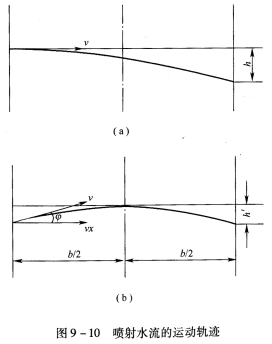

在織制窄幅織物時，噴嘴可沿與鋼筘平行的方向噴射；織制寬幅和加捻絲織物時，可將噴嘴的噴射方向調整到使緯絲飛行到右側探緯器前面20mm左右。在考慮噴射的上下方向時，必須考慮水射流因重力引起的落差。圖9-10(a)為水平噴射，出梭口側因水流重力引起的落差為h。圖9—10(b)為上仰噴射，以仰角φ噴射的射流最高點在上機筘幅中點處，水射流的落差為h′。如果其他條件不變，噴嘴水平噴射與上仰噴射的落差存在關系：
為保證引緯質量，要求水流軌跡不能與上層和下層經紗相碰，可見上仰噴射比水平噴射優越，落差要小3/4。上仰角φ的
式中：g——重力加速度；
ν——噴嘴出口的水流速度。
顯然，上仰角度與水流的初速度、開口大小等因素有關。在織機轉速高、ν較大、h′為定值時，φ值很小。例如當ν=35m/s，h′=4mm時，φ為0.46°。而當ν=80m/s時，φ僅為0.2°。由于φ值很小，噴嘴需十分準確地調整。
