夾緯器的調節及噴水引緯工藝分析
噴水織機的工藝參數主要包括開口、引緯、卷取、送經、織邊、剪切等。正確的設定和調整工藝參數是噴水織機高效運轉和良好產品質量的保證。在設定工藝時，應根據織物的規格、織機的類型選擇最適合的條件
三、夾緯器的調節
夾緯器的開閉控制引緯的開始與停止，在這段時間主軸轉過的角度稱為緯紗飛行角，它是通過調整夾緯器凸輪的位置實現的。夾緯器的開放時間一般為100°-120°，閉合時間為260°～275°。
在引緯開始前，為了使噴嘴出口處彎曲向下的緯絲頭伸直，需設定比緯絲運動先行的水柱，將緯絲伸直并穩定引緯，此水被稱為先行水。因而夾緯器的開放時間應晚于噴嘴的開始噴水時間，噴水時間與夾緯器開放角度的差值稱為先行角，先行水的設定是通過先行角的設定來完成的，即噴水在前，放紗在后。如噴水時間為90°，夾緯器開放時間為105°，則先行角等于15°。先行角的大小與緯絲種類、粗細有關，一般在15°-30°，使先行水的水程在50～lOOmm范圍內。
四、噴水引緯工藝分析

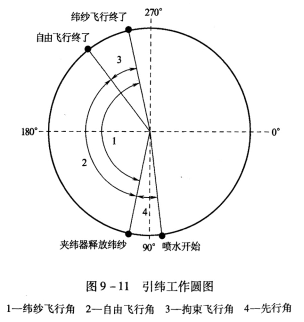

噴水引緯工藝圓圖如圖9—11所示。圖中4為先行角，1為緯紗飛行角，它包括自由飛行角2和拘束飛行角3，自由飛行是指夾緯器開放后緯絲從儲緯器上退繞的飛行，拘束飛行是指儲緯器上的緯絲退繞完后繼續飛行的緯絲受定長盤表面線速度影響的飛行。拘束飛行對伸展緯絲、防止緯縮有利，但會使飛行角增加，調整時應使自由飛行終了位置在距織物右邊0-50mm的范圍內。有的定長儲緯器不設拘束飛行，對降低緯絲飛行角有利，但不適應強捻絲的引緯。通過增大噴射壓力和噴水量，可以縮短自由飛行角，從而使總飛行角減小。
噴水織機在加工平紋織物時常用的引緯工藝為：
活塞動程：10
彈簧壓縮力：壓縮量
噴射泵水壓(kPa)：882～980
射流速度(m/s)：35～40
緯絲速度(m/s)：30～35
噴水量(mL/緯)：2.5
表9—2是三種典型織物在噴水織機織造時的上機工藝參數。
表9—2噴水織造上機工藝實例
產品名稱 |
滌平紡 |
傘面綢 |
桃皮絨 |
機型 |
LW542 |
ZW303 |
ZW405 |
經絲線密度[dtex(旦)] |
75(68) |
75(68) |
83(75)DTY |
緯絲線密度[dtex(旦)] |
75(68) |
75(68) |
167(150)DTY |
總經根數(根) |
6300 |
6580 |
8400 |
筘幅 |
168 |
182 |
168 |
緯密(根／10cm) |
300 |
240 |
260 |
轉速(r／min) |
710 |
635 |
530 |
噴水時間(°) |
93 |
90 |
85 |
夾紗器開(°) |
105 |
105 |
105 |
夾紗器閉(°) |
265 |
265 |
260 |
先行角(°) |
12 |
15 |
20 |
水量 |
8 |
9 |
10 |
水壓(P尺寸)(mm) |
30 |
35 |
45 |
拘束飛行(°) |
235 |
235 |
230 |
