主噴嘴與輔助噴嘴的啟、閉時間
(一)主噴嘴的啟、閉時間
主噴嘴的噴氣時間是從主噴嘴開啟到關閉這段時間內主軸所轉過的角度，它取決于織機的轉速、幅寬、供氣壓力和開口機構的類型等因素，一般在70°～110°。當織機轉速高或上機筘幅大、緯紗速度要求高時，噴氣時間應長，以便緯紗順利通過梭口。當織機的轉速低或上機筘幅小時，噴氣時間可短些。供氣壓力大，緯紗的飛行速度高，可適當減少噴氣時問，使引緯后期主噴嘴閉合后，緯紗靠自身慣性完成引緯，有利于減少耗氣量。開口機構不同，允許緯紗通過梭口的時間也不同，也會影響噴氣時間的設定。
主噴嘴開啟的時間與儲緯器上磁針的提升時間相同或略微提前，主噴嘴開啟時間過早，緯紗容易發生掛經紗、頭端故障或彎頭等問題。一般主噴嘴的關閉時間在180°±15°，主噴嘴閉合后仍有輔助噴嘴在噴射氣流，有利于減少緯紗前擁后擠的情況，增加緯紗的伸展。另外，提早主噴嘴的閉合時間，可減少緯紗在主噴嘴入口附近的斷頭。
因織機啟動后轉速不能馬上達到正常轉速，在有的織機上，開車后第一緯主噴嘴的開啟時間比正常引緯晚約10°，這樣安排可避免由于引緯不協調所造成的長緯。
另外，在采用輔助主噴嘴的噴氣織機上，輔助主噴嘴的開啟時間可比主噴嘴的開啟時問晚10°，閉合時間可比主噴嘴的閉合時間早10°。
(二)輔助噴嘴的啟、閉時問
輔助噴嘴是成組控制的，一組由2～6個輔助噴嘴組成，由一個電磁閥控制，一臺噴氣織機的輔助噴嘴組數與織機的筘幅有關。每組輔助噴嘴的開啟與閉合時間與其在織機幅寬方向上的位置有關，只有當緯紗飛行到某一輔助噴嘴時，它所噴射的氣流才會對緯紗有牽引作用，因此，靠近供緯側的輔助噴嘴開始噴氣的時間早，遠離供緯側的輔助噴嘴開始噴氣的時間晚。在實際生產中，為了確保對緯紗的可靠控制，各組輔助
開啟時間=緯紗頭到達該組第一個輔助噴嘴的時間一先噴角
閉合時間=該組輔助噴嘴的開啟時間+噴氣時間
輔助噴嘴的噴氣時間應保證相鄰兩組輔助噴嘴有一定的噴氣重疊時間，使緯紗能夠順利地從上一組交接到下一組。噴氣時間過短，引緯氣流對緯紗的控制能力差，容易產生引緯故障。噴氣時間過長，會使織機的耗氣量明顯增加。實驗證明，噴氣時間在60°～110°范圍內均能滿足正常引緯，例如，ZAX型噴氣織機的標準輔助噴嘴噴氣時間為80°。但在滿足順利引緯條件下，輔助噴嘴的噴氣時間以短為好，以減少耗氣量。

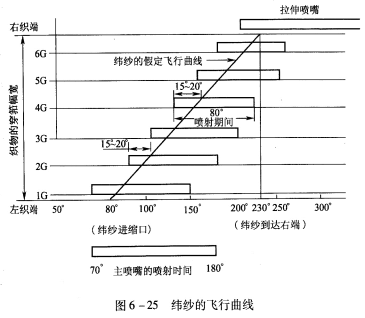

確定各組噴嘴的啟閉時間，關鍵是確定緯紗飛行到各組第一個輔助噴嘴的時間，常用的方法是：先沒定緯紗的飛行曲線，然后根據該曲線設定每組的始噴時間，再用頻閃觀測儀確認引緯的飛行開始角度。下面以zAx—e(190)織機為例，說明其設定過程，如圖6-25所示，圖中橫坐標表示主軸的位置角，縱坐標代表織物的穿筘幅寬。具體設定過程如下：
(1)觀察主噴嘴側經紗的開口狀態，當上、下層經紗分別距離筘槽的上、下唇≥5mm時，確定開始引緯的時間，例如80°。
(2)觀察出梭口側經紗的開口狀態，當上層經紗距筘槽的上唇約3mm，且輔助噴嘴的噴射口在下層經紗1～2mm以上時，設定緯紗到達右端的最遲時間，例如230°。
(3)把緯紗的位移曲線近似看成一條直線，在圖上將引緯開始角度(80°)和緯紗到達梭口右端的角度(230°)用直線連接起來，該直線即為設定的緯紗飛行線。
(4)主噴嘴的開啟時間等于引緯飛行開始時間減去10°
(5)在各組輔助噴嘴的第一個噴嘴處畫一條水平線，與緯紗飛行線的交點即為緯紗到達該組的時間，再將到達時間減去先行角(15°一20°)，即為該組輔助噴嘴的開始噴射角度(開啟時間)，關閉時間為開啟時間+噴氣時間(例如80°)。
(6)第一組輔助噴嘴的開啟時問和主噴嘴的開啟時間相同或略遲；最后一組的結束時間可推遲為上層經紗進入鋼筘的筘槽、下層經紗覆蓋住輔助噴嘴的噴孔時，這樣安排有利于加強氣流對緯紗的控制，使緯紗處于伸直狀態與經紗交織，減少緯縮疵布的產生。
(7)織機在運轉狀態下，調整主噴嘴和輔助噴嘴的供氣壓力，使緯紗到達右端的角度為230°。
(8)使用頻閃觀測儀確認引緯的飛行開始角度。
設計輔助噴嘴的開啟時間，是以緯紗頭到達某組的第一個輔助噴嘴的時間為確定依據，一組輔助噴嘴包括4～6個噴嘴，由一個電磁閥統一控制，這樣設計的缺點是：各組只有第一個輔助噴嘴的啟閉時間設計合理，該組其他輔助噴嘴的先行噴射角會很大，也就是緯紗頭在尚未到達第二個及以后的輔助噴嘴時，這些輔助噴嘴噴出的氣流相當一部分都已放空了。為了節約能耗，新型噴氣織機普遍減少了電磁閥控制輔助噴嘴的個數，即在輔助噴嘴總數不變的條件下增大了輔助噴嘴的組數，使緯紗到達前空耗氣流減少。同時，在不改變相鄰兩組輔助噴嘴噴氣重疊時間的條件下，輔助噴嘴的噴氣時間可縮短。
